3. Produktdetails

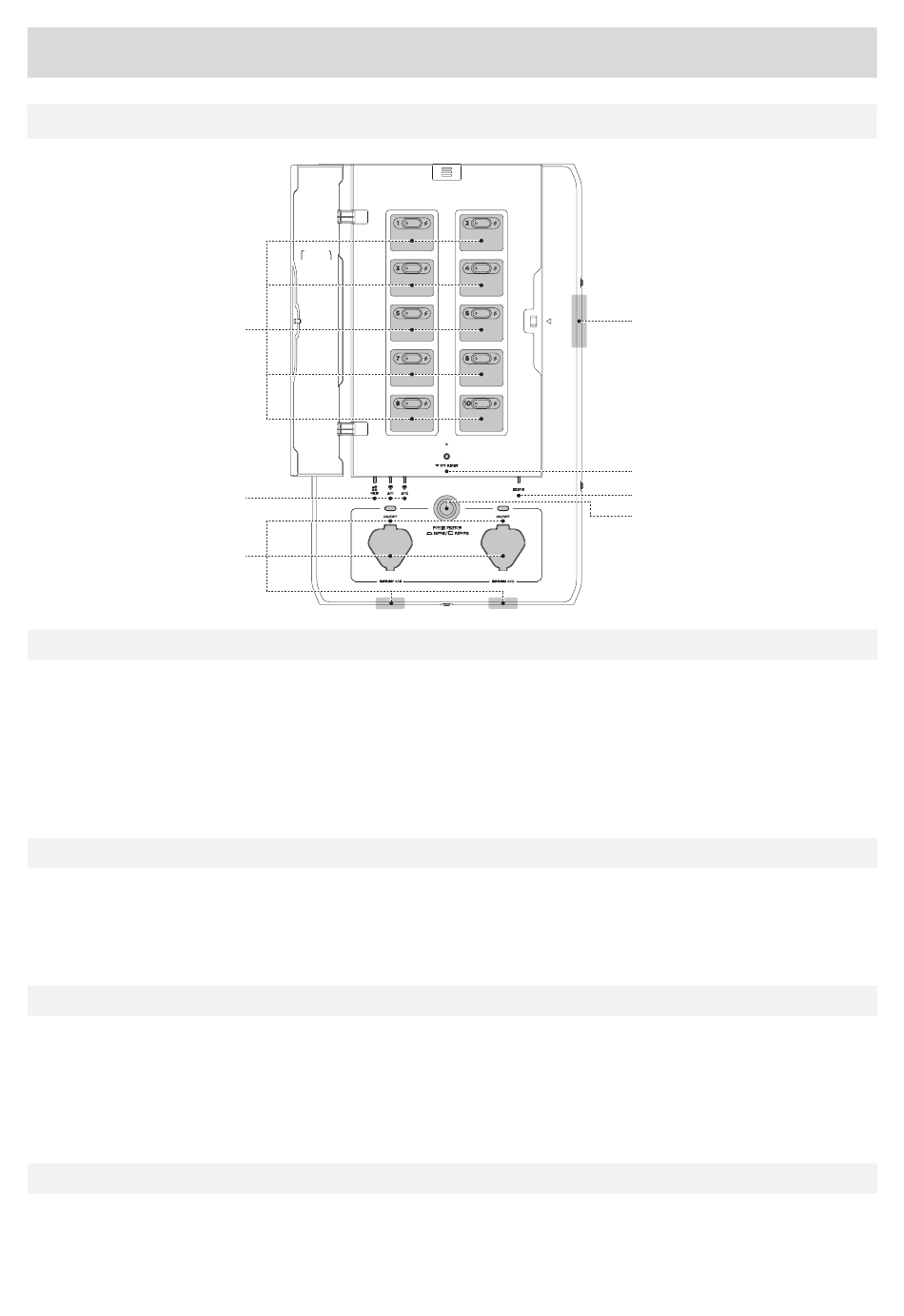

3.1 Externe Elemente
1. Lastkreis-Steuerplatine
Das SHM kann so eingerichtet werden, dass insgesamt 10 Lastkreise gesteuert werden: Stromkreise 1-5 links und
6-10 rechts. Es gibt eine Taste, mit der Benutzer jedes Relais manuell zurücksetzen können, wenn ein Überstrom
im Stromkreis vorhanden ist. Die Taste leuchtet außerdem rot, wenn ein Fehler in diesem Stromkreis vorliegt.
Leuchtanzeigen für jeden Lastkreis leuchten auf, wenn der jeweilige Lastkreis durch eine der Quellen unter
Spannung gesetzt wird.
2. Netzstromanzeige und Infinity-Anschluss-Anzeige
Es gibt drei Stromversorgungsanzeigen am SHM, eine für das Netz, zwei für die DELTA Pro-Einheiten. Wenn eine
dieser Anzeigen leuchtet, bedeutet dies, dass das SHM von dieser Quelle mit Spannung versorgt wird und daher
nicht zu Wartungszwecken geöffnet werden kann.
3. Infinity-Anschluss und Freigabe-Taste
Es gibt zwei Infinity-Anschlüsse am SHM, die entweder auf der Unterseite des SHM (Standard) oder auf der
Vorderseite angebracht sind. Sie verbinden die DELTA Pro-Einheiten über das Infinity-Kabel mit dem SHM.
Nach dem Anschließen versuchen SHM und DELTA Pro, eine Verbindung über die Kommunikation herzustellen.
Benutzer müssen die Freigabetaste drücken, um DELTA Pro für den Output bereit zu machen.
4. Alarmsystem bei Öffnung des SHM
Wenn die Frontplatte geöffnet wird, ohne dass das Gerät vollständig stromlos geschaltet wurde, ertönt
ein Alarmton. Um das Produkt stromlos zu schalten, müssen alle vorgeschalteten Leistungsschutzschalter
ausgeschaltet und die DELTA Pro-Einheiten ausgesteckt werden.
