Smart-Home-Panel
Installationshandbuch
Das Smart-Home-Modul von EcoFlow muss von einem professionellen Elektriker
installiert werden, der unter anderem mit den nationalen Elektrorichtlinien, den
nationalen Brandschutzvorschriften, den Verfahren zur elektrischen Verkabelung und
der Arbeit an Haus-Stromnetzen vertraut ist. Für Unfälle, Schäden oder Verletzungen,
WARNUNG
die durch eine falsche Installation verursacht werden, ist allein der Benutzer
verantwortlich.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EcoFlow Smart-Home-Panel
Inhaltszusammenfassung für EcoFlow Smart-Home-Panel
- Seite 1 Smart-Home-Panel Installationshandbuch Das Smart-Home-Modul von EcoFlow muss von einem professionellen Elektriker installiert werden, der unter anderem mit den nationalen Elektrorichtlinien, den nationalen Brandschutzvorschriften, den Verfahren zur elektrischen Verkabelung und der Arbeit an Haus-Stromnetzen vertraut ist. Für Unfälle, Schäden oder Verletzungen,...
-
Seite 3: Haftungsausschluss
Es ermöglicht zudem die Steuerung per App, sodass Sie diese Stromkreise überall und jederzeit überwachen und steuern können. Das EcoFlow SHM erfüllt die Kriterien des National Electrical Code Article 702.6 für optionale Standby-Systeme. In diesem Handbuch werden die Installationsschritte für die Hardware des Smart-Home-Moduls beschrieben. -
Seite 4: Inhaltsverzeichnis
INHALT 1. Sicherheitshinweise 2. Spezifikationen 3. Produktdetails 3.1 Externe Elemente 3.2 Interne Elemente 4. Lieferumfang 5. System-Einrichtung 5.1 Einrichtung Einphasen-Modus (120V) 6. Installationsschritte 6.1 Vorbereitung 6.2 Installation 6.2.1 Installation des Relaismoduls 6.2.2 Montage 6.2.3 Verkabelung 7. Systeminbetriebnahme und App-Einrichtung 8. FAQs... -
Seite 5: Sicherheitshinweise
1. Sicherheitshinweise Das Produkt muss von einem zugelassenen Elektriker installiert und von einem Inspektor der lokalen Abnahmebehörde überprüft werden. Das SHM schaltet standardmäßig in den Netzmodus, wenn es keinen Strom erhält. Stellen Sie sicher, dass die Stromversorgung der Lastkreise sicher ist. Greifen Sie bei einem internen Fehler bitte nicht auf den Lastkreis zu. Dieses Produkt ist nicht für den Einsatz als Trennvorrichtung vorgesehen. -
Seite 6: Spezifikationen
2. Spezifikationen Allgemeine Informationen Gewicht 9 kg (20 lb) Abmessungen 500 mm x 300 mm x 120 mm (19,7 x 11,8 x 4,7 Zoll) Montageart Bündige Montage Standardsteckverbinder Ecoflow Infinity-Anschluss Schutzklasse IP20 Angaben zur Garantie 3 Jahre Maximale Anzahl an gesteuerten Stromkreisen System-Nennspannung 220 V/240 V Relaismodul-Nennstrom 6 A, 13 A, 16 A, 20 A, 30 A Max. Eingangs-Nennwert für DELTA Pro max. -
Seite 7: Produktdetails

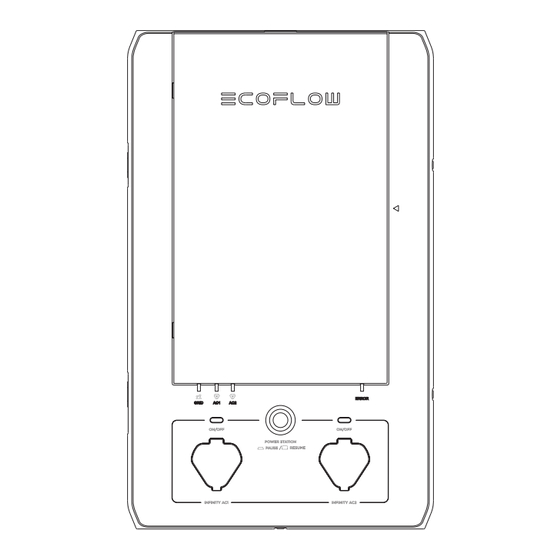

3. Produktdetails 3.1 Externe Elemente 1. Lastkreis-Steuerplatine Das SHM kann so eingerichtet werden, dass insgesamt 10 Lastkreise gesteuert werden: Stromkreise 1-5 links und 6-10 rechts. Es gibt eine Taste, mit der Benutzer jedes Relais manuell zurücksetzen können, wenn ein Überstrom im Stromkreis vorhanden ist. -
Seite 8: Iot-Reset-Taste Und -Anzeige
5. IOT-Reset-Taste und -Anzeige Mit dieser Taste kann der Bluetooth-Hotspot für fünf Minuten aktiviert werden, damit der Benutzer eine Verbindung herstellen kann. Wenn die Taste 5 Sekunden lang gedrückt gehalten wird, wird die Bluetooth- und IOT-Verbindung zurückgesetzt. 6. Fehleranzeige Diese Leuchte ist normalerweise aus, wenn im SHM kein Fehler vorliegt. Wenn ein Fehler am Produkt vorliegt, leuchtet sie rot. -
Seite 9: Infinity-Anschlüsse
1. Ausgangskabelanschlüsse Dies sind die Kabelanschlüsse für die stromführenden Ausgangsleiter, die zur Last führen. 2. Kommunikationsanschlüsse, die an das Tastenfeld angeschlossen werden 3. Relaismodule Die Relaismodule sind in verschiedenen Nennströmen 6 A, 13 A, 16A, 20 A und 30 A erhältlich. Diese Module enthalten zwei Relais für jeden Stromkreis sowie die Überstromschutzsicherung. -
Seite 10: Lieferumfang
4. Lieferumfang Smart-Home-Modul Infinity-Kabel und -Leiter Zubehör Installationshandbuch Wandhalterungen Benutzerhandbuch... -
Seite 11: System-Einrichtung
5. System-Einrichtung 5.1 Einrichtung Einphasen-Modus (220V-240V) Im Folgenden ist die übliche Einrichtung für den Betrieb im Einphasen-Modus dargestellt. Das SHM kann an das Lastzentrum angeschlossen werden und so zehn 220-V-Lastkreise mit Notstrom versorgen. Alle Eingangskabel sollten durch den unteren Kabelkanal in das SHM und die Ausgangskabel durch den oberen Kabelkanal geführt werden. -
Seite 12: Installationsschritte
6. Installationsschritte 6.1 Vorbereitung Der Hauptzweck des SHM besteht darin, dem Benutzer die Integration von DELTA Pro zur Notstromversorgung zu Hause zu ermöglichen. Einige typische Lasten, für die wir Ihnen eine Notstromversorgung empfehlen, sind folgende: • Kühlschrank • Steckdosen in wichtigen Bereichen •... - Seite 13 Beispiel für die Lastberechnung Die Gesamt-Wattleistung der DELTA Pro (3600 W für eine Pro-Einheit oder 7200 W für zwei Pro-Einheiten) sollte größer sein als die gesamte Dauerbetriebsleistung aller Verbraucher mit Notstromversorgung plus die größte Anlaufleistung. Strom- Strom- Name Wattleistung Name Wattleistung kreis kreis 700 W –...
-
Seite 14: Installation
6.2 Installation Schalten Sie das System stromlos: Wenn Sie mit den Installationsarbeiten beginnen, schalten Sie den Hauptschalter sowie die Leistungsschutzschalter aller Stromkreis-Abzweige aus, die angeschlossen werden sollen. Stellen Sie mit einem Spannungsprüfer sicher, dass das System vollständig stromlos ist, bevor Sie mit den Installationsarbeiten fortfahren. - Seite 15 Position des Relaismoduls DELTA Pro DELTA Pro Installation des Relaismoduls 1. (a) Öffnen Sie die Modulabdeckung. (b) Schieben Sie die Schraubenabdeckung oben heraus. (c) Lösen Sie die vier Schrauben.
- Seite 16 2. (a) Setzen Sie das Relaismodul ein. (b) Befestigen Sie das Relaismodul durch Anziehen der beiden Schrauben. (c) Schließen Sie die Frontabdeckung, und befestigen Sie die vier Schrauben. (d) Die Installation des Relaismoduls ist abgeschlossen.
-
Seite 17: Montage
6.2.2 Montage Nachdem Sie das Relaismodul im Inneren angebracht und die Schrauben befestigt haben, bringen Sie die obere und untere Montagehalterung wie unten dargestellt am SHM an. Positionieren Sie das SHM in der Mitte zum Hauptmodul. Bitte beachten Sie die örtlichen Sicherheitsabstände für elektrische Geräte. - Seite 18 Hängen Sie das SHM an der Wandhalterung auf. Befestigen Sie die untere Montagehalterung an der Wand. Wand...
-
Seite 19: Verkabelung
6.2.3 Verkabelung Verkabelung im Smart-Home-Modul Alle Kabel im Lieferumfang sind beschriftet: 12 Eingangskabel mit der Bezeichnung „#1 in - #10 in“ „Pro1 in, Pro2 in“, die mit den Leistungsschutzschaltern verbunden sind, 10 Ausgangskabel mit der Bezeichnung „#1 out- #10 out“, die mit den stromführenden Leitern der Last verbunden sind, zwei Neutralleiter, die mit der Neutralleiter-Sammelschiene im Hauptmodul verbunden sind, und ein Erdungskabel, das mit der Erdungsschiene im Hauptmodul verbunden ist. - Seite 20 Verkabelung im Lastzentrum Schalten Sie den Hauptschalter sowie die 10 Leistungsschutzschalter der Stromkreis-Abzweige aus, die am Hauptmodul angeschlossen werden sollen, und verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass das System vollständig stromlos ist. Entfernen Sie die Frontabdeckung des Hauptmoduls. Beachten Sie, dass die Netzseite des Hauptmoduls noch unter Spannung steht.
- Seite 21 Haupt- schalter Ausgangskabelkanal 10 stromführende Leiter Eingangskabelkanal 12 stromführende Leiter 2 Neutralleiter Erdungskabel Eingangskabel Zwei neue Unterbrecher für Delta Pro (Laden) hinzugefügt Elektrische Hauptschalttafel...
-
Seite 22: Systeminbetriebnahme Und App-Setup
Gerät bereit für die Pari mit der EcoFlow App. Öffnen Sie die EcoFlow App und fügen Sie das Gerät über das "+"-Symbol oben rechts hinzu. Suchen Sie das SHP und klicken Sie auf das Symbol, um es zu verbinden. Nach der Bluetooth-Verbindung werden Sie aufgefordert, das Wlan zu wählen und das Wlan-Passwort einzugeben, um die Internetverbindung zu... -
Seite 23: Faqs
3. Können mehrere Smart-Module gleichzeitig in einem Haus verwendet werden? 4. Kann ich manuell zwischen Netz- und Notstromversorgung wechseln? Ja, können Sie. Durch Verwendung der EcoFlow-App. 5. Wie viele Stromkreise kann das SHM verwalten? Maximal 10 einphasige Stromkreise oder 5 Stromkreise mit geteilter Phase.
