5. System-Einrichtung

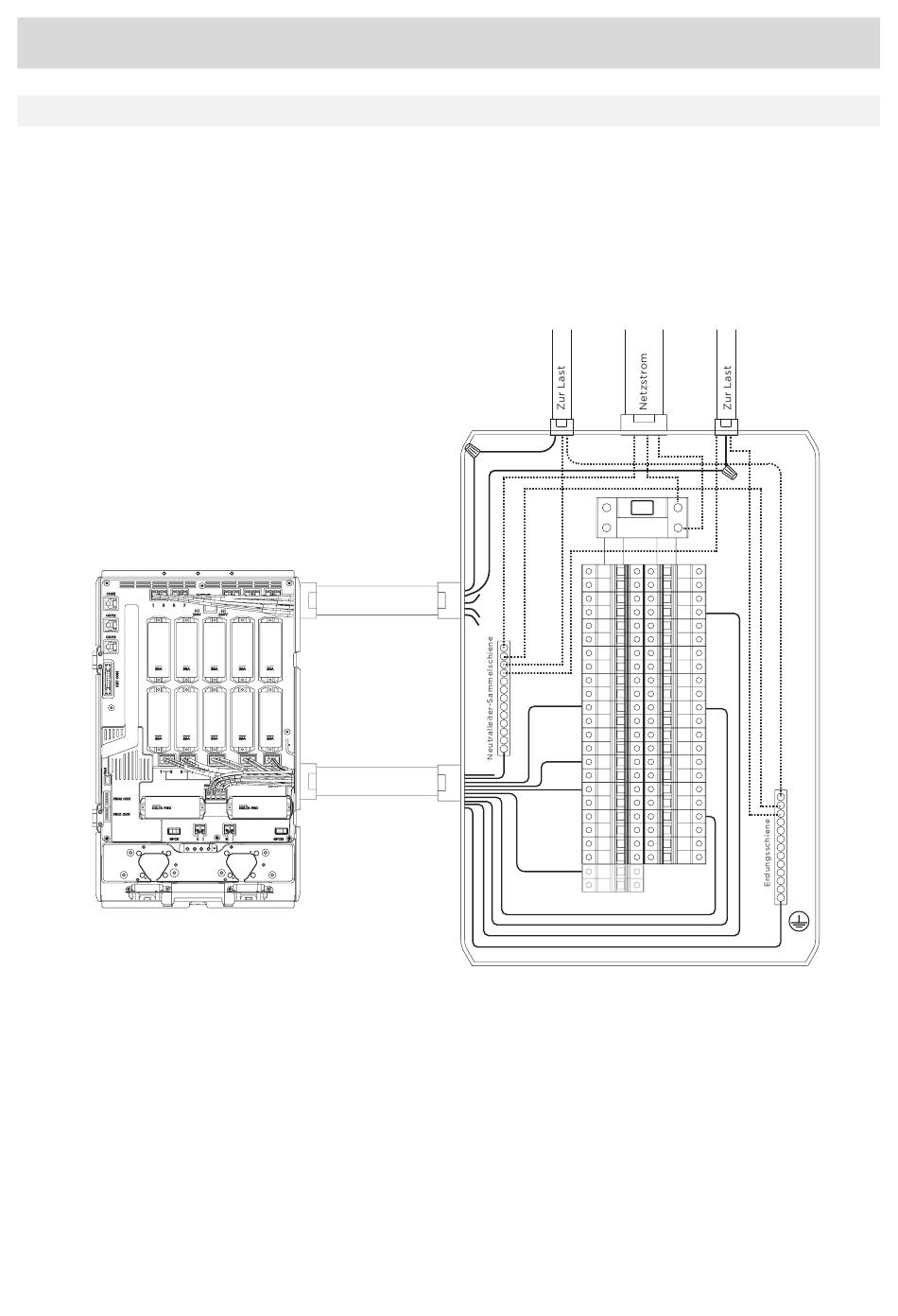

5.1 Einrichtung Einphasen-Modus (220V-240V)
Im Folgenden ist die übliche Einrichtung für den Betrieb im Einphasen-Modus dargestellt. Das SHM kann an das
Lastzentrum angeschlossen werden und so zehn 220-V-Lastkreise mit Notstrom versorgen. Alle Eingangskabel
sollten durch den unteren Kabelkanal in das SHM und die Ausgangskabel durch den oberen Kabelkanal geführt
werden. Das gesamte System ist an einem Punkt am Hauptlastzentrum geerdet.
Smart-Home-Modul
1-Zoll-Kabelkanal
10 stromführende
Leiter
1 1/4-Zoll-Kabelkanal
12 stromführende Leiter
2 Neutralleiter
Erdungskabel
Haupt-
schalter
Eingangskabel
Zwei neue Unterbrecher für
Delta Pro (Laden) hinzugefügt
Elektrische Hauptschalttafel
7
