6.2.3 Verkabelung

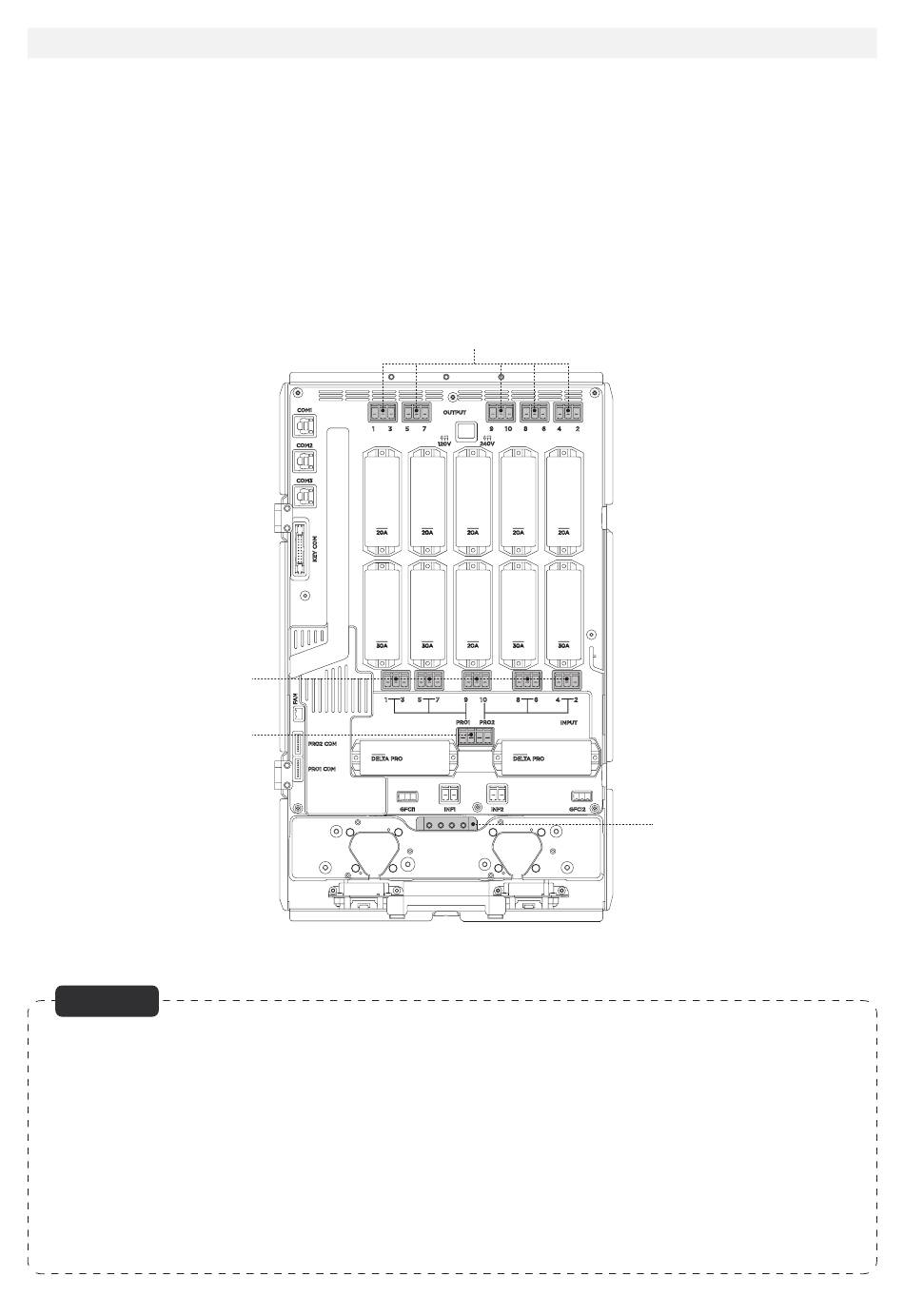

Verkabelung im Smart-Home-Modul
Alle Kabel im Lieferumfang sind beschriftet: 12 Eingangskabel mit der Bezeichnung „#1 in - #10 in" „Pro1 in,
Pro2 in", die mit den Leistungsschutzschaltern verbunden sind, 10 Ausgangskabel mit der Bezeichnung „#1
out- #10 out", die mit den stromführenden Leitern der Last verbunden sind, zwei Neutralleiter, die mit der
Neutralleiter-Sammelschiene im Hauptmodul verbunden sind, und ein Erdungskabel, das mit der Erdungsschiene
im Hauptmodul verbunden ist. Der Benutzer sollte alle Eingangs-, Ausgangs-, Neutral- und Erdungskabel an die
dafür vorgesehenen Anschlüsse im SHM anschließen.
Eingangsanschlüsse
Pro1, N1, N2, Pro2
HINWEIS
Zwei Neutralleiter und das Erdungskabel müssen am Hauptmodul angeschlossen werden, damit das SHM
ordnungsgemäß und sicher funktioniert.
Die maximale Stromstärke für die Kanäle 1-4 beträgt 30 A. Die maximale Stromstärke für die Kanäle
5-10 beträgt 20 A. Der Nennstrom für jeden Kanal sollte nicht überschritten werden. Bitte planen Sie die
Lastkreise entsprechend.
Wenn ein nichtmetallischer Kabelkanal zur Verbindung zwischen dem Hauptmodul und dem SHM verwendet
wird, muss in jedem Kabelkanal ein Erdungskabel vorhanden sein. Zwischen der Erdungsschiene im
Hauptmodul und dem SHM können zusätzliche Erdungskabel angeschlossen werden.
Ausganganschlüsse
Erdungsschiene
15
