EcoFlow Smart Home Panel Installationshandbuch

Produktdetails

Externe Merkmale

1. Lastkreis-Steuerplatine
   Das SHP kann so eingerichtet werden, dass es insgesamt 10 Lastkreise steuert, die Kreise 1, 3, 5, 7, 9 links und 2, 4, 6, 8, 10 rechts. Es gibt eine Taste, mit der Benutzer jedes Stromkreisrelais manuell zurücksetzen können, falls ein Überstromereignis im Stromkreis aufgetreten ist. Eine Kontrolllampe an der Taste leuchtet rot, wenn ein Fehler in diesem Stromkreis vorliegt. Eine Blitzsymbolanzeige für jeden Lastkreis leuchtet auf, wenn dieser Lastkreis über eine der Quellen (Netz oder Power Station) mit Energie versorgt wird.

2. Netzanzeige und Infinity-Port-Anzeige
   Am SHP befinden sich drei Energieversorgungsanzeigen: eine für das Netz und zwei für die DELTA Pros. Leuchtet eine dieser Anzeigen, wird das SHP von dieser Quelle versorgt und kann daher nicht zur Wartung geöffnet werden.

3. Infinity-Port und Aktivierungstaste
   Am SHP befinden sich zwei Infinity-Ports, die sich entweder an der Unterseite des SHP (Standard) befinden oder nach vorne verlegt werden können. Sie verbinden DELTA Pros über das Infinity Cable (eines für jede DELTA Pro) mit dem SHP. Nach dem Anschließen versuchen SHP und DELTA Pro, eine Verbindung über Kommunikation herzustellen, und die Steuerschaltung des SHP kann über Gleichstrom von der DELTA Pro versorgt werden. Drücken Sie die Aktivierungstaste in der Nähe des Infinity-Ports (beschriftet mit „AC 1“ oder „AC2“), um DELTA Pro für die Ausgabe bereitzumachen.

4. Alarmfunktion bei geöffnetem Gehäuse
   Wenn die DELTA Pro Lastkreise mit Energie versorgt werden, ertönt ein Alarm, wenn die vordere Gehäuseabdeckung geöffnet wird. Um das Produkt spannungsfrei zu schalten, müssen alle vorgeschalteten Schutzschalter geöffnet und beide DELTA Pros ausgesteckt werden.

5. IoT-Reset-Taste und Anzeige
   Diese Taste kann verwendet werden, um den Bluetooth-Hotspot für 5 Minuten einzuschalten, damit der Benutzer eine Verbindung herstellen kann.

6. Fehleranzeige
   Diese Anzeige ist normalerweise aus, wenn kein Fehler im SHP vorliegt. Sie leuchtet rot auf, wenn ein Fehler im Produkt vorliegt. Benutzer können in der App einen Fehlerdiagnosebericht abrufen. Bei Problemen wenden Sie sich bitte an den Kundendienst.

7. Power Station Pause/Fortsetzen-Taste
   Die Pausentaste isoliert die 10 Lastkreise physisch und sperrt beide angeschlossenen DELTA Pros. Ein Signal vom SHP weist die DELTA Pros an, die Leistungsabgabe zu beenden. Bitte beachten Sie, dass dies weder einen Wartungstrennschalter ersetzt noch das vor der Wartung erforderliche Verfahren zur Spannungsfreischaltung.

HINWEIS
Dies ist die einzige „quick disconnect“ (Schnelltrennung), die verwendet werden kann, um im Notfall manuell die gesamte Stromversorgung zu unterbrechen. AC in und Pro in sind weiterhin unter Spannung.

Interne Merkmale

1. Ausgangskabelanschlüsse
   Dies sind die Kabelanschlüsse für die spannungsführenden Ausgangsleitungen zur Last.

2. Kommunikationsanschlüsse zur Verbindung mit der Tastaturplatte
3. Relaismodule
   Die Relaismodule sind in verschiedenen Stromstärken erhältlich: 15A, 20A und 30A. Diese Module enthalten zwei Relais für jeden Stromkreis sowie eine Überstromschutzsicherung. Jedes Modul kann einzeln ausgetauscht werden, ohne andere Stromkreise zu beeinträchtigen. Schalten Sie das SHP spannungsfrei, bevor Sie ein Modul austauschen.
4. DELTA Pro Kabelanschlüsse
   Dies sind Kabelanschlüsse für DELTA Pro. Für jede DELTA Pro wird ein spannungsführender Leiter und ein Neutralleiter benötigt. Mindestens ein Neutralleiter muss an die Hauptverteilung angeschlossen werden, auch wenn keine DELTA Pro verwendet wird. Dieser Neutralleiter dient als Rückweg für die DELTA Pro, um Ihre Stromkreise zu versorgen.

5. Infinity-Ports
   Infinity-Ports können entweder an der Vorderseite oder an der Unterseite des Produkts installiert werden. Benutzer können die Position der Infinity-Ports wechseln. Dies kann das Kabelmanagement auf engem Raum verbessern.

6. Lüfter
   Der Lüfter wird unter extremen Betriebsbedingungen aktiviert, um die Umgebungstemperatur im Inneren des Geräts zu senken.

7. Erdungssammelschiene
   Dies ist die Erdungssammelschiene, die mit der Erdungssammelschiene im Hauptschaltschrank verbunden werden sollte. Das Gehäuse des Panels ist mit dieser Erdung verbunden.
   HINWEIS: Bitte beachten Sie die NEC- und/oder lokalen Vorschriften bezüglich der Verbindung von Neutralleiter und Erdung. Die Verbindung sollte an der ersten Trennstelle erfolgen, d.h. am Hauptverteiler, NICHT am SHP.

8. Eingangskabelanschlüsse
   Dies sind die Kabelanschlüsse für die spannungsführenden Leitungen, die von den Schutzschaltern in Ihrer Hauptverteilung kommen.

9. Umschaltstecker für Ein-/Zweiphasenbetrieb
   Für den Zweiphasenbetrieb (NUR Nordamerika und Japan) sollte dieser Stecker dauerhaft aus dem Produkt entfernt werden. Der Zweiphasenbetrieb erfordert auch eine zusätzliche Einrichtung in der EcoFlow App.

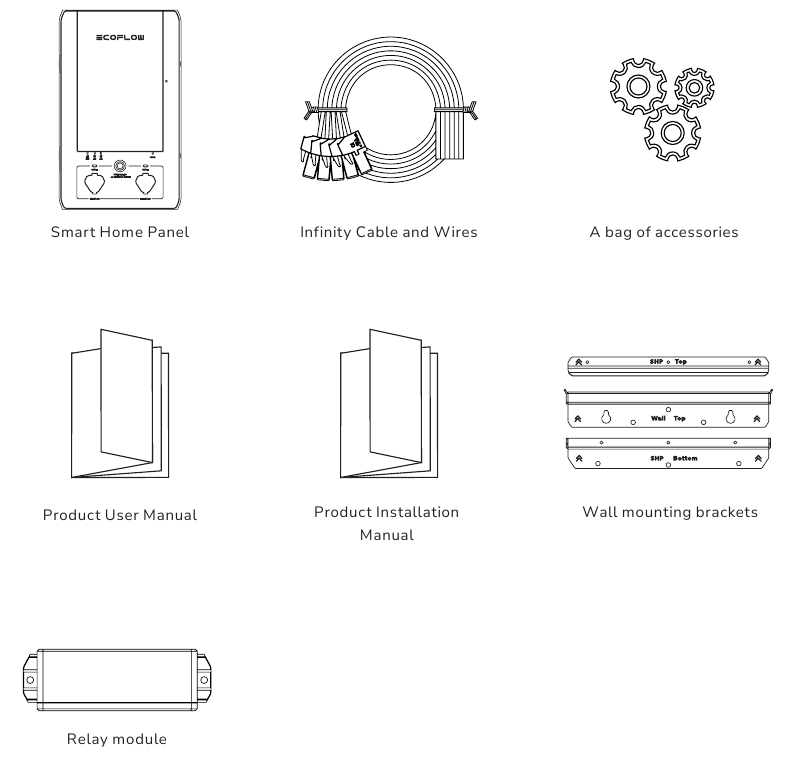

Lieferumfang

HINWEIS
Die AWM-Kabel können aus den Kabelbaumsteckern entfernt und durch ein Kabel geeigneter Länge und Art ersetzt werden.

Installations-SOP-Checkliste

Installationsschritte

Vorbereitung

Benötigte Werkzeuge und Gegenstände für die Installation:
Benötigte Werkzeuge:

1. Wasserwaage
2. Kreuzschlitzschraubendreher, Torx T20 Schraubendreher und 7-mm-Steckschlüsselschraubendreher
3. Zange
4. Seitenschneider
5. Verbindungsklemmen
6. Bohrmaschine
7. Leitungsrohr (z.B. 1,1/4 Zoll und 1 Zoll), flexibles Leitungsrohr
8. Kabelbaum
9. Maßband
10. Multimeter
11. Spannungsprüfer
12. Kaufen Sie einen neuen zweipoligen 30A-Leistungsschalter oder zwei einpolige 30A-Leistungsschalter. (HINWEIS: Diese Leistungsschalter müssen gemäß Vorschrift möglicherweise miteinander verbunden werden.)

Die Installation dieses Produkts beinhaltet Hochspannung. Bitte beauftragen Sie einen zugelassenen Elektriker mit der Durchführung der Installation.

Beispiel für die Lastberechnung
Die Gesamtleistung des DELTA Pro (3600W für ein einzelnes Pro oder 7200W für zwei Pros) sollte höher sein als die gesamte kontinuierliche Betriebsleistung aller abgesicherten Lasten plus die höchste Anlaufleistung.

HINWEIS
Induktive Lasten wie Klimaanlagen, Wäschetrockner oder Pumpen haben beim Start einen hohen Einschaltstrom. Dies kann die Relaismodule aufgrund von Überlastung auslösen. Stellen Sie sicher, dass der Stromkreis für die vorgesehene Last entsprechend dimensioniert ist.

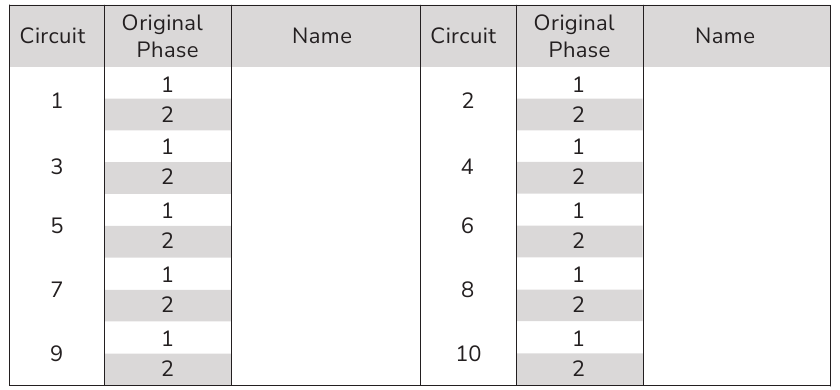

Sobald Sie die Lastkreise bestimmt haben, die Sie sichern möchten, füllen Sie die folgende Tabelle aus. Die Nummerierung entspricht der Ihres SHP.

Installation

System spannungsfrei schalten: Wenn Sie bereit sind, mit den Installationsarbeiten zu beginnen, schalten Sie den Hauptschalter sowie jeden Abzweigleistungsschalter aus, der angeschlossen werden soll. Stellen Sie außerdem sicher, dass die DELTA Pros nicht an das SHP angeschlossen sind.

Relaismodul installieren

Die Relaismodule werden separat von der Haupteinheit geliefert. Diese Module umfassen zwei Schaltrelais und eine Sicherung. Die Sicherung dient ausschließlich dem Lastkreisschutz im Backup-Modus und sollte daher der Stromstärke des dem Lastkreis vorgeschalteten Leistungsschalters entsprechen. Es gibt drei Standardnennwerte für die Module: 15A, 20A und 30A. Benutzer sollten diese Module an der Position installieren, die den Lastkreisen entspricht, für die sie diese gemäß der Abbildung unten verwenden möchten. Die Abbildung unten zeigt die Modulposition entsprechend der Kreislaufnummer.
Im SHP befinden sich 10 Modulmontageplätze, wie unten gezeigt. 4 der 10 Kanäle (Kanal 1-4) haben eine maximale Nennstromstärke von 30A, die restlichen eine maximale Nennstromstärke von 20A. Es darf kein Lastkreis angeschlossen werden, der größer ist als die maximale Stromstärke für einen Kanal. Nach dem Einsetzen werden zwei Schrauben verwendet, um das Modul zu befestigen.
Es ist einfacher, wenn die Ausbrüche entfernt werden, bevor das SHP an der Wand installiert wird.
HINWEIS
Die tatsächliche Dauerstromstärke für jedes Relaismodul beträgt 80 % des Modulnennwerts. Zum Beispiel beträgt für das 20A Relaismodul die Dauerstromstärke 20A × 0.8 = 16A.

Relaismodul-Position

Relaismodul installieren

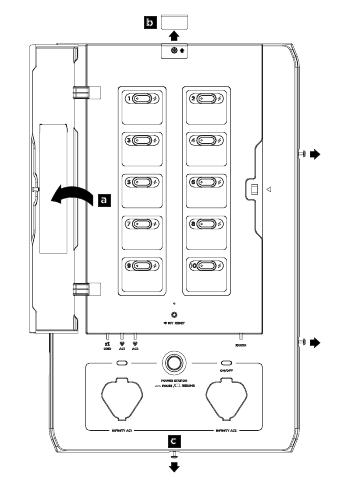

1.

   1. Öffnen Sie die Panelabdeckung mit dem T20-Schraubendreher.
   2. Schieben Sie die Schraubenabdeckung oben heraus.
   3. Lösen Sie die vier Schrauben nacheinander.

2.

   1. Stecken Sie jedes Relaismodul ein und drücken Sie es fest an (es wird empfohlen, die Handfläche zu verwenden).
   2. Befestigen Sie das Relaismodul, indem Sie die beiden Schrauben anziehen.
   3. Schließen Sie die Frontplatte und befestigen Sie die vier Schrauben.
   4. Die Installation des Relaismoduls ist abgeschlossen.
   5. Wiederholen Sie dies für alle 10 Relais. 10 Relais müssen installiert werden, auch wenn nicht alle verwendet werden.

Montage

Nachdem Sie das Relaismodul eingesetzt und die Schrauben befestigt haben, bringen Sie wie unten gezeigt sowohl die obere als auch die untere Montagehalterung am SHP an.

1. Positionieren Sie das SHP mittig zu Ihrem Hauptverteilerkasten. Bitte beachten Sie die örtlichen Sicherheitsabstände.

2. Bringen Sie die obere Montagehalterung entlang der oberen Kante der Markierung an der Wand an. Stellen Sie sicher, dass Sie auch die Länge des flexiblen Leerrohrs überprüfen.

3. Hängen Sie das SHP an die Wandhalterung. Befestigen Sie die untere Montagehalterung an der Wand.


Verkabelung

Verkabelung innerhalb des Smart Home Panel. Alle Kabel werden beschriftet im Karton geliefert: 12 Eingangskabel, beschriftet mit „1 in – 10 in“, „Pro1 in, Pro2 in“, die an die Leistungsschalter angeschlossen werden; 10 Ausgangskabel, beschriftet mit „1 out – 10 out“, die an die spannungsführenden Lastkabel angeschlossen werden; zwei Neutralleiter, die an die Neutralleiter-Sammelschiene im Hauptschaltschrank angeschlossen werden; und ein Erdungskabel, das an die Erdungssammelschiene im Hauptschaltschrank angeschlossen wird. Benutzer sollten alle Eingangs-, Ausgangs-, Neutral- und Erdungskabel an ihre dafür vorgesehenen Anschlüsse im SHP anschließen.

HINWEIS
Zwei Neutralleiter und der Erdungsleiter müssen an den Hauptverteilerkasten angeschlossen werden, damit das SHP korrekt und sicher funktioniert. Der maximale Strom für die Stromkreise 1-4 beträgt 30A. Der maximale Strom für die Stromkreise 5-10 beträgt 20A. Die Stromstärke jedes Stromkreises sollte nicht überschritten werden. Bitte planen Sie die Laststromkreise entsprechend. Wenn ein nichtmetallisches Leerrohr zur Verbindung zwischen dem Hauptschaltschrank und dem SHP verwendet wird, muss in jedem Leerrohr ein Schutzleiter vorhanden sein. Zusätzliche Erdungsleiter können zwischen der Erdungsschiene im Hauptschaltschrank und dem SHP angeschlossen werden. Sie können anstelle des mitgelieferten Kabels Ihre eigenen Kabel mit den Anschlüssen verwenden. Verwenden Sie einen Schraubendreher, um die Anschlüsse zu entfernen, isolieren Sie das Kabel ab und stecken Sie es dann ein und ziehen Sie es fest.

Verkabelung im Schaltschrank

1. Schalten Sie den Hauptschalter sowie die 10 Abzweigleistungsschalter, die im Hauptschaltschrank angeschlossen werden sollen, aus und verwenden Sie einen Spannungsprüfer oder Voltmeter, um sicherzustellen, dass das System vollständig spannungsfrei ist.
2. Entfernen Sie die Frontabdeckung des Hauptschaltschranks. Beachten Sie, dass die Netzseite des Hauptschaltschranks (stromaufwärts des Hauptschalters) weiterhin unter Spannung steht.
3. Entfernen Sie die Ausbrüche, die Sie sowohl am SHP als auch am Hauptschaltschrank verwenden möchten.
4. Bringen Sie sowohl das obere als auch das untere Leerrohr am SHP und am Hauptschaltschrank an.
5. Ziehen Sie alle Kabel (Eingang, Ausgang, Neutralleiter und Erde) vom SHP zum Hauptschaltschrank.
6. Verbinden Sie die beiden Neutralleiter und den Erdungsleiter entsprechend mit der Neutralleiter- und Erdungsschiene. Schneiden Sie sie vor dem Anschließen auf die entsprechende Länge zu.
7. Entfernen Sie das spannungsführende Kabel vom Leistungsschalter. Verbinden Sie jedes spannungsführende Lastkabel mit dem entsprechenden Ausgangskabel des SHP mithilfe von Kabelverbindern (z.B. bedeutet das Ausgangskabel mit der Beschriftung „1 out“, dass es der Ausgang für Kanal 1 ist). Stellen Sie sicher, dass es wie geplant mit der richtigen Nummer verbunden ist.
8. Verbinden Sie das Eingangskabel mit der gleichen Nummer (wenn Sie zum Beispiel „1 out“ verwendet haben, sollten Sie jetzt das rote Kabel mit der Beschriftung „1 in“ finden) mit dem vorgesehenen Leistungsschalter. Stellen Sie sicher, dass Sie sie vor dem Anschließen auf die entsprechende Länge zuschneiden.
9. Wiederholen Sie die Schritte 7 und 8 für alle 10 Laststromkreise.
10. Jeder Ladekreis für DELTA Pro muss über einen einzelnen 30A-Leistungsschalter vom Hauptschaltschrank versorgt werden, um die Schnellladefunktion zu ermöglichen. Falls nicht verfügbar, müssen 30A-Leistungsschalter gekauft und installiert werden. Die den PRO-Ladekabeln entsprechenden Kabel sind mit „PRO1 in“ und „PRO2 in“ beschriftet. Wenn der 30A-Leistungsschalter nicht verwendet wird, sollte die korrekte Stromstärke später in der App eingegeben werden, um ein Auslösen des Leistungsschalters durch den Ladestrom zu verhindern. Es wird empfohlen, beide Ladeschalter miteinander zu verbinden oder einen zweipoligen Leistungsschalter zu verwenden. Dies erhöht die Sicherheit beim Spannungsfreischalten des SHP für zukünftige Wartungsarbeiten.

Einphasige Einrichtung (120V)

Unten wird eine typische einphasige 120V-Konfiguration (100V in Japan) dargestellt. Das SHP kann an den Hauptschaltschrank angeschlossen werden, um eine Notstromversorgung für zehn 120V-Laststromkreise bereitzustellen. Alle Eingangskabel sollten durch das untere Leerrohr in das SHP und die Ausgangskabel durch das obere Leerrohr geführt werden. Das gesamte System ist am Hauptschaltschrank einfach geerdet.

Einphasig ohne GFCI- oder AFCI-Schalter

1. Verlegen Sie ein Kabel von der Erdungsschiene des Hauptschaltschranks zur Erdungsschiene im SHP. Installieren Sie zwei 30A-einpolige oder einen 30A-zweipoligen Leistungsschalter am Hauptschaltschrank und verbinden Sie die Pro 1- und Pro 2-Module im SHP mit einem 10AWG-Kabel, um eine AC-Ladung und Überstromschutz für die Delta Pro(s) zu gewährleisten.



2. Verbinden Sie die Eingangskabel vom SHP mit den entsprechenden Leistungsschaltern des Hauptschaltschranks und die Ausgangskabel mit dem Lastanschluss des Hauptschaltschranks.


Einphasig mit GFCI- oder AFCI-Schaltern

1. Deinstallieren Sie den vorgeschalteten A/GFCI-Schalter des Hauptschaltschranks und ersetzen Sie ihn durch normale Leistungsschalter, dann installieren Sie die A/GFCI-Schalter in der EcoFlow AFCI/GFCI Box (Details entnehmen Sie bitte dem Handbuch der EcoFlow AFCI/GFCI Box).
2. Befolgen Sie die folgenden Schritte, um das Produkt zu verkabeln:
   1. Verbinden Sie das Erdungskabel von der Erdungsschiene des Hauptschaltschranks mit der EcoFlow AFCI/GFCI Box.
   2. Verbinden Sie die Eingangskabel vom SHP mit den entsprechenden Leistungsschaltern des Hauptschaltschranks.
   3. Verbinden Sie die Ausgangskabel vom SHP mit den entsprechenden Leistungsschaltern der EcoFlow AFCI/GFCI Box.
   4. Verbinden Sie die A/GFCI-Schalter der EcoFlow AFCI/GFCI Box wieder mit dem Lastanschluss des Hauptschaltschranks.

Split-Phase-Einrichtung (240V)

Die Split-Phase-Einrichtung unterscheidet sich vom Einphasen-Modus dadurch, dass:

1. Der Schaltstecker muss vom SHP abgezogen werden.
2. Zwei DELTA Pros müssen gleichzeitig angeschlossen werden, um den Split-Phase-Betrieb zu unterstützen.
3. Die Stromkreise 1,3,5,7 und 9 sind bei Phasensplit im SHP mit derselben Phase verbunden und sollten mit derselben Phase im Hauptschaltschrank verbunden werden. Die Stromkreise 2,4,6,8 und 10 sollten mit der anderen Phase verbunden werden.

Split-Phase ohne GFCI- oder AFCI-Schalter

1. Entfernen Sie den Schaltstecker des SHP.



2. Verbinden Sie die L1-Phase und die L2-Phase des Hauptschaltschranks mit den entsprechenden Ausgängen und Eingängen des SHP (L1-Phase mit 1, 3, 5, 7, 9 des SHP; L2-Phase mit 2, 4, 6, 8, 10 des SHP).



Split-Phase mit GFCI- oder AFCI-Schaltern

1. Verbinden Sie das Erdungskabel von der Erdungsschiene des Hauptschaltschranks mit der Erdungsklemme der EcoFlow AFCI/GFCI Box.



2. Verbinden Sie die L1-Phase und die L2-Phase des Hauptschaltschranks mit den entsprechenden Eingängen des SHP. Die Ausgangskabel des SHP werden mit den entsprechenden spannungsführenden Kabelklemmen verbunden.


Systeminbetriebnahme und App-Einrichtung

1. Nachdem Sie alle Kabel entsprechend angeschlossen haben, ordnen Sie diese und binden Sie sie mit einem Kabelbaum zusammen. Schließen Sie die Frontplatte und ziehen Sie die Schrauben fest, um die Tür zu sichern. Beschriften Sie die Stromkreisnamen entsprechend auf dem SHP. Laden Sie die EcoFlow App aus dem App Store, Google Play Store oder von der offiziellen EcoFlow Website herunter. Richten Sie das Konto ein und melden Sie sich an.
2. Verbinden Sie eine DELTA Pro mit dem SHP, ohne die Aktivierungstaste zu drücken.
3. Drücken Sie die IOT-Taste, um die Bluetooth-Verbindung zu aktivieren. Wenn die Kontrollleuchte blinkt, ist sie bereit für die Kopplung mit der EcoFlow App.
4. Öffnen Sie die EcoFlow App und fügen Sie das Gerät über das „+“-Symbol oben rechts hinzu. Suchen Sie das SHP und klicken Sie auf das Symbol, um es zu koppeln. Nach der Bluetooth-Verbindung werden Sie aufgefordert, das WLAN auszuwählen und das WLAN-Passwort einzugeben, um die Internetverbindung abzuschließen.
5. Für Erstanwender führt die App durch einen Inbetriebnahme-Prozess zur Einrichtung des SHP. Befolgen Sie einfach die Schritte, um den Vorgang abzuschließen. Sobald Sie den Inbetriebnahme-Prozess in der App abgeschlossen haben, können Sie das SHP mit Strom versorgen.
6. Nach Abschluss des Gerät-Verkabelungstests drücken Sie die Aktivierungstaste (neben dem Infinity Port) für die angeschlossene DELTA Pro. Die Leistungsanzeige sollte grün leuchten. Achten Sie auf ungewöhnliche Anzeichen und Fehleranzeigen.
7. Wenn keine Störung vorliegt, schalten Sie den Hauptschalter wieder ein und dann nacheinander jeden einzelnen Zweigstromkreisschalter wieder ein und achten Sie auf Fehleranzeigen.
   1. Wenn der Geräteverkabelungstest Fehler meldet oder wenn Fehler auftreten, beheben Sie das Problem gemäß der in der App angezeigten Meldung oder kontaktieren Sie unseren Kundensupport über das Hilfe-Center in der App. Sie können Ihr SHP belassen, solange keine Anzeichen für einen elektrischen oder anderen Fehler vorliegen. Der Standardmodus für SHP ist Netzstrom, sodass dies Ihre Stromnutzung nicht beeinträchtigt.
   2. Wenn keine Fehlermeldung vorliegt, herzlichen Glückwunsch! Sie sind startklar!

Das SHP wechselt standardmäßig in den Netzmodus, wenn es stromlos ist, was bedeutet, dass die Last automatisch an den Netzstrom angeschlossen wird, wenn das SHP nicht mit Strom versorgt wird oder zum ersten Mal gestartet wird. Bitte stellen Sie sicher, dass die Stromversorgung der Lastkreise keine Personen gefährdet oder Sachschäden verursacht, bevor Sie den Hauptschalter schließen.

APP
Steuern und überwachen Sie EcoFlow tragbare Powerstations und das SHP ferngesteuert mit der EcoFlow App.
Download unter: https://download.ecoflow.com/app

Datenschutzrichtlinie
Durch die Nutzung von EcoFlow Produkten, Anwendungen und Dienstleistungen stimmen Sie den EcoFlow Nutzungsbedingungen und der Datenschutzrichtlinie zu, die Sie über den Abschnitt „Über“ auf der Seite „Benutzer“ in der EcoFlow App oder auf der offiziellen EcoFlow Website unter https://ecoflow.com/pages/terms-of-use und https://ecoflow.com/pages/privacy-policy einsehen können.

FAQ

1. Kann das SHP an eine Dachanlage angeschlossen werden, wenn ja, wie? Für DC-gekoppelte Solarmodulsysteme können derzeit nur Solarmodule mit den korrekten Ausgangsparametern an das System angeschlossen werden. Beachten Sie das DELTA Pro Handbuch für unterstützte Solarmodulspezifikationen.
2. Unterstützt das SHP einen Split-Phase 240V Ausgang? Ja, bis zu 30 Ampere, 7200 W. Dies erfordert zwei DELTA Pros und zwei Infinity Kabel.
3. Wie viele DELTA Pros und Zusatzbatterien können maximal an das SHP angeschlossen werden? Maximal 2 DELTA Pros und 4 Zusatzbatterien können angeschlossen werden, mit einer Gesamtleistung von 7200 W und einer Energie von 21,6 kWh.
4. Können mehrere Smart Panels gleichzeitig in einem Haus verwendet werden? Ja.
5. Kann ich manuell zwischen Netzstrom und Notstrom umschalten? Ja. Über die EcoFlow App.
6. Wie viele Stromkreise kann das SHP verwalten? Maximal 10 einphasige Stromkreise oder 5 zweiphasige Stromkreise.
7. Gibt es eine Schutzfunktion im SHP? Ja. Es gibt ein relaisbasiertes Überstrom- und Übertemperaturschutzsystem sowohl im Netz- als auch im Notstrommodus. Es gibt auch eine Sicherung zum Fehlerschutz nur im Notstrommodus.
8. Bietet das SHP eine AFCI-Funktion? Nein, ein zusätzliches Zubehörteil muss erworben werden, um einen AFCI-Schalter unterzubringen.

Spezifikationen

Allgemeine Informationen

Hinweis
Die tatsächlich nutzbare Kapazität kann je nach variabler Umgebung und Lade-/Entladeumwandlungsunterschieden variieren.

Das EcoFlow Smart Home Panel muss von einem zugelassenen Elektriker installiert werden, der mit allen elektrischen Vorschriften, Verkabelungspraktiken und Erfahrungen im Umgang mit Hauselektrik vertraut sein sollte. Jeder Unfall, Schaden oder Personenschaden, der durch unsachgemäße Installation verursacht wird, liegt in der alleinigen Verantwortung des Benutzers.

Sicherheitshinweise

1. Das Produkt muss von einem zugelassenen Elektriker installiert und von der örtlichen AHJ (Authority Having Jurisdiction, d.h. Ihrer Stadt, Gemeinde, Landkreis oder Bundesland) überprüft werden.
2. Das SHP wechselt standardmäßig in den Netzmodus, wenn es nicht mit Strom versorgt wird. Um die Sicherheit zu gewährleisten, greifen Sie nicht auf Lastkreise zu oder trennen Sie diese nicht, wenn ein interner Fehler vorliegt. Schalten Sie diese Lasten aus und kontaktieren Sie einen zugelassenen Elektriker oder den technischen Support von EcoFlow.
3. Dieses Produkt ist nicht als Diensttrennvorrichtung vorgesehen. Um das Produkt vollständig stromlos zu machen, MUSS der Benutzer die vorgeschalteten Schutzschalter öffnen und alle DELTA Pros physisch abziehen. Andernfalls besteht Stromschlaggefahr.
4. Ziehen Sie die Relaismodule NICHT ab, während das SHP unter Spannung steht, da das Abziehen des Relaismoduls, während das SHP unter Spannung steht, zu Schäden an den Relaismodulen und dem SHP führen kann.
5. Das Smart Home Panel selbst bietet keine AFCI-Funktion (Arc Fault Circuit Interrupter). AFCI- oder GFCI-Schutz ist möglicherweise mit einem externen AFCI-Zubehör erhältlich. Wenden Sie sich an den EcoFlow Support für AFCI- oder GFCI-Lösungen.
6. Alle vorgeschalteten Schutzschalter, die das SHP versorgen, sollten nicht-GFCI/AFCI-Typen sein. Der GFCI- und AFCI-Schutz sollte nachgeschaltet des SHP durch GFCI/AFCI-Schalter oder -Steckdosen erfolgen. Befolgen Sie die NEC- oder lokalen Elektrovorschriften für die AFCI- oder GFCI-Installation. Ein zusätzliches Zubehörpanel zur Unterstützung der Installation von AFCI-Stromkreisen kann bei EcoFlow erhältlich sein.
7. Verwenden Sie das Produkt nicht in der Nähe einer Wärmequelle, wie z.B. Feuer oder Ofen. Stellen Sie keine brennbaren Gase oder Flüssigkeiten (z.B. Benzin) in die Nähe des Geräts.
8. Wenn im Relaismodul ein lautes Geräusch zu hören ist, kann ein Erdschluss nachgeschaltet des SHP vorliegen. Der Benutzer sollte den Fehler beheben und das Relaismodul ersetzen, bevor das SHP für den normalen Gebrauch zurückgesetzt wird.
9. Verwenden Sie das SHP nicht, wenn die Kurzschlussstromfestigkeit (SCCR) am elektrischen Haupteingang über 10 kA liegt.
10. Installieren oder betreiben Sie das Produkt nicht im Freien oder unter feuchten/nassen Bedingungen.
11. Installieren oder betreiben Sie das Produkt nicht bei extremen Temperaturen.
12. Verwenden Sie das Produkt nicht, wenn es beschädigt ist oder beschädigt erscheint.
13. Schließen Sie die Relaiskanäle nicht an Leistungsschalter an, die eine höhere Stromstärke als ihre Nennleistung aufweisen. Dies kann zu Schäden an den Relaismodulen führen.
14. Der Split-Phase-Modus sollte für Mehrleiterstromkreise (MWBC, Stromkreise, die einen ausgeglichenen Neutralleiter gemeinsam nutzen) verwendet werden, und die Stromkreise sollten entsprechend auf die beiden Phasen aufgeteilt werden.
15. Beachten Sie alle lokalen und nationalen Sicherheitsvorschriften für Installation und Verwendung.
16. Wenn ein Überstromfehler (ausgelöster Schutzschalter) auftritt, muss das entsprechende Relaismodul ersetzt werden, um den sicheren Betrieb in Zukunft zu gewährleisten.
17. Dieses Produkt ist nur für den privaten Gebrauch bestimmt.
18. Vorgeschaltete Leistungsschalter schützen das SHP nur im Netzmodus. Verwenden Sie nur Leistungsschalter mit einer Fehlerstromausschaltleistung von 10 kA oder mehr, 4 ms oder 5 kA, 8 ms.
19. Der maximale Gesamtstrom für alle Eingangskreise im Netzmodus beträgt 160 A.

Das SHP MUSS vor der Wartung vollständig stromlos gemacht werden
Führen Sie Folgendes aus, um das SHP stromlos zu machen:

1. Öffnen Sie alle angeschlossenen vorgeschalteten Leistungsschalter und stellen Sie sicher, dass die Netzstromanzeigen aus sind.
2. Schalten Sie die DELTA Pro(s) vom SHP aus und stellen Sie sicher, dass die DELTA Pro Leistungsanzeigen aus sind.
3. Der Alarm ertönt, wenn das SHP unter Spannung steht, während die vordere Abdeckung geöffnet ist. Bitte stellen Sie sicher, dass das Gerät stromlos ist und der Alarm verstummt ist.

1. Mehrere Quellen versorgen dieses Gerät mit Strom.
2. Elektrische Geräte sollten nur von autorisiertem Personal gewartet werden.
3. Dieses Gerät ist nicht als Wartungs-Trennschalter vorgesehen.
4. Bei Stromausfall schaltet dieses Produkt automatisch auf die Powerstation um.
5. Dieses Gerät und die nachgeschaltete Last können nur durch Öffnen aller vorgeschalteten Schutzschalter und physisches Abziehen aller DELTA Pros stromlos gemacht werden.
