Betriebsanleitung
Wettersensor EOLOS-IND Modbus

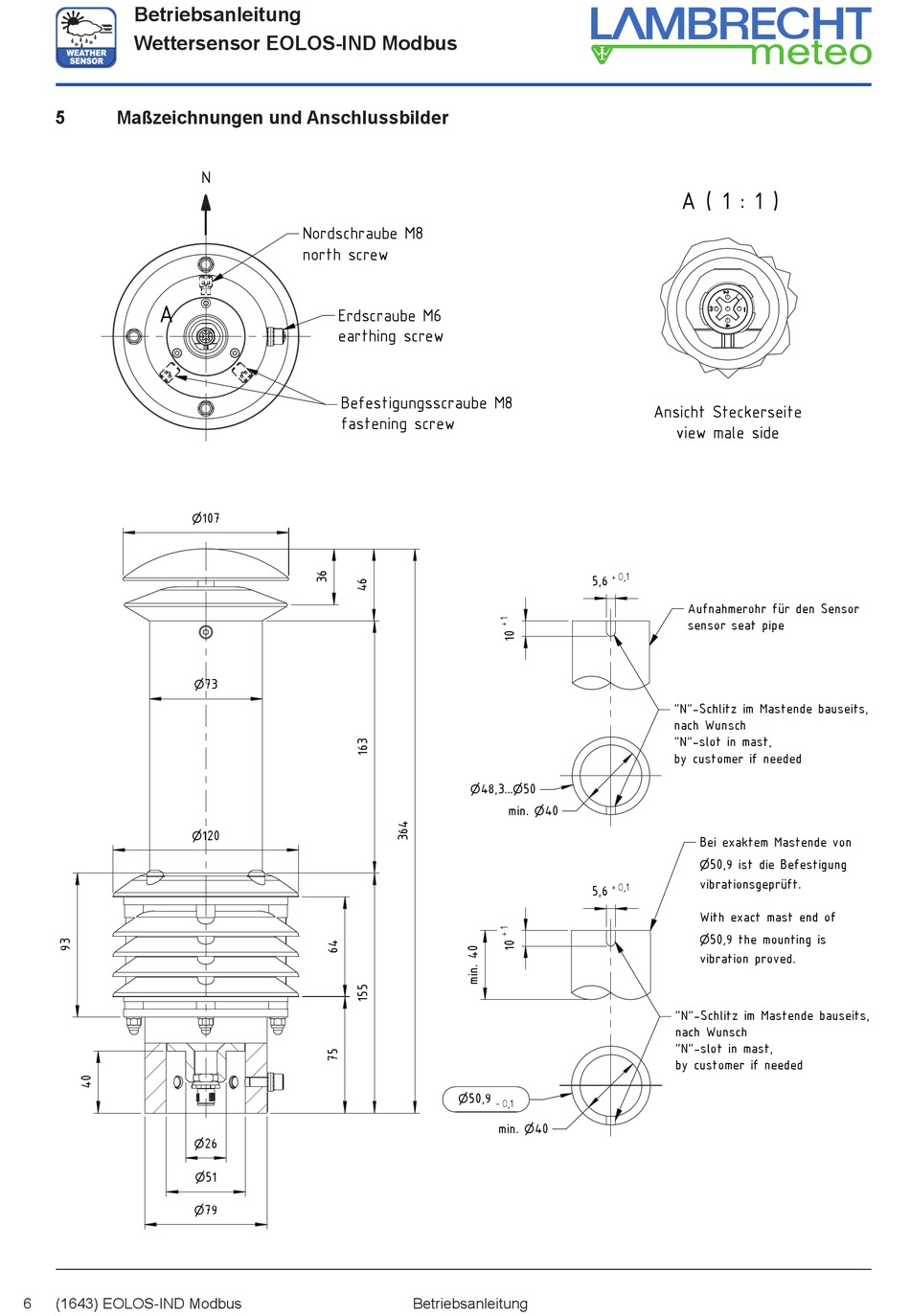

5 Maßzeichnungen und Anschlussbilder
A






6 (1643) EOLOS-IND Modbus
N
Nordschraube M8
north screw
Erdscraube M6
earthing screw
Befestigungsscraube M8
fastening screw
107
73
120
26
51
79
Datum Name
Bearb. 07.03.2019 FKrell
Gepr.
Norm.
48,3... 50
 
min.  40
 50,9
- 0,1
min.  40
Benennung
EOLOS-IND Modbus
Betriebsanleitung
A ( 1 : 1 )
Ansicht Steckerseite
view male side
+ 0,1
5,6
Aufnahmerohr für den Sensor
sensor seat pipe
"N"-Schlitz im Mastende bauseits,
nach Wunsch
"N"-slot in mast,
by customer if needed
Bei exaktem Mastende von
 50,9 ist die Befestigung
vibrationsgeprüft.
+ 0,1
5,6
With exact mast end of
 50,9 the mounting is
vibration proved.
"N"-Schlitz im Mastende bauseits,
nach Wunsch
"N"-slot in mast,
by customer if needed
Revision
