Betriebsanleitung

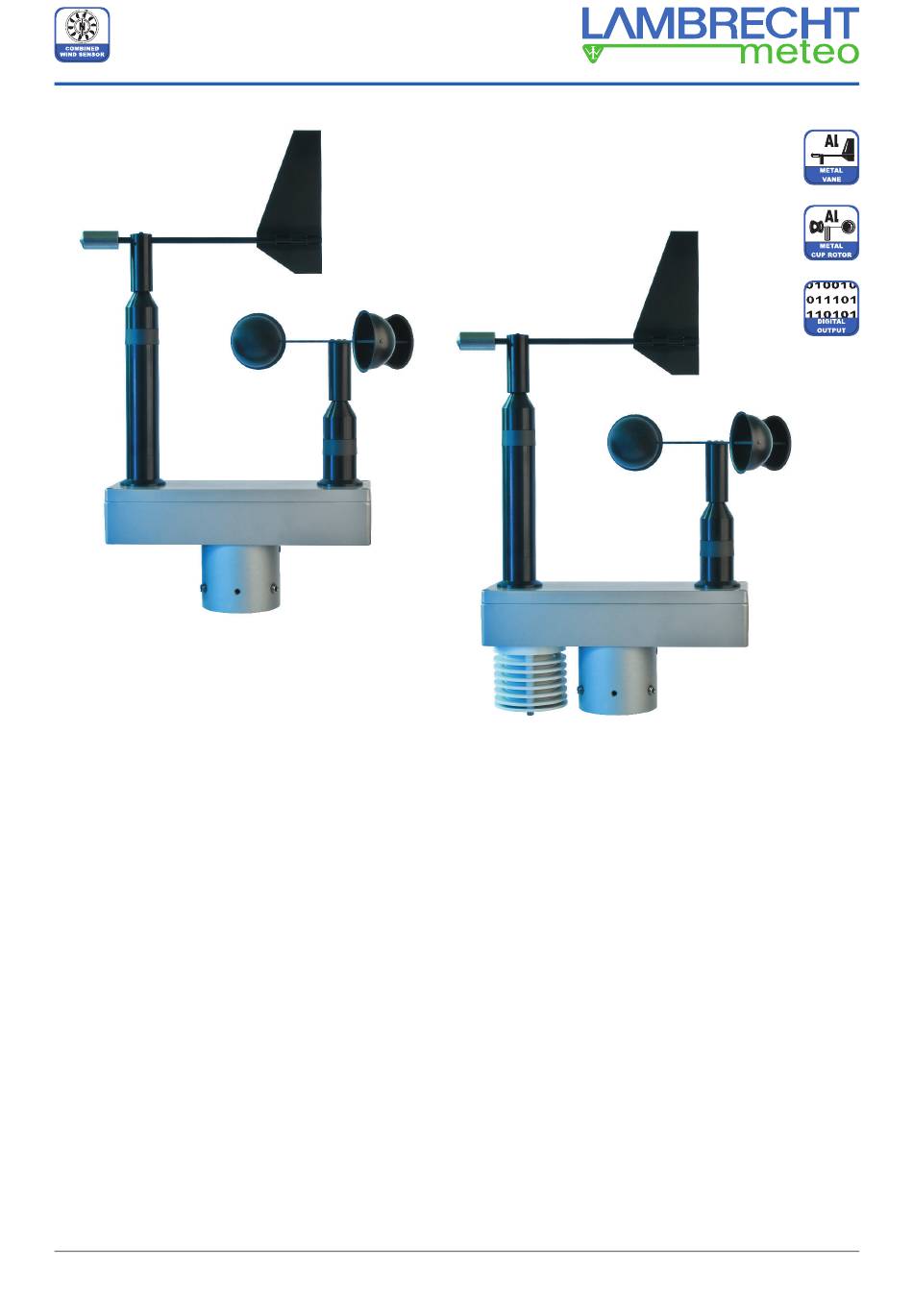

Kombi-Windsensor WENTO-MET (14516)
Kombi-Wettersensor WENTO-IND (14516)
WENTO-MET zur Messung von Wind-
richtung und Windgeschwindigkeit
Eigenschaften und Vorteile
▪
Reibungsfreie Messwerterfassung durch berührungsloses
Messprinzip
▪
Höchste Belastbarkeit und Langlebigkeit durch doppelte
Hochleistungslagerung und Speziallegierungen
▪
Besonders niedrige Anlaufwerte 0,3 m/s
▪
Sehr weiter Messbereich von 0,3...75 m/s
▪
Einfache und schnelle Rohrmontage, Anschluss mit nur
einem Kabel
▪
Elektronisch geregelte, integrierte Beheizung der Sensor-
köpfe
▪
Thermische Trennung der Sensorköpfe zum Gehäuse
(14516) WENTO-MET / -IND
WENTO-IND mit integriertem Wetter-
modul zur Messung von Lufttemperatur,
relativer Luftfeuchte, barometrischem
Luftdruck sowie genauer Berechnung
und Ausgabe der Taupunkttemperatur
▪
Blattwindfahne und 3-armiger Schalenstern aus formsta-
bilem und bruchsicherem Aluminium
▪
Erhöhte Wasserdichtheit durch im Sensorhals integrierte
Wasserfallen
▪
Digitales Ausgangssignal (RS 422 – Talker-Mode)
▪
ASCII-Datenprotokoll gemäß NMEA 0183
▪
Das kompakte Design des Sensors WENTO reduziert den
Aufwand an Komponenten und deren Montagezeiten im
Vergleich zu klassischen Lösungen mit Einzelgeräten.
▪
WENTO-IND besitzt Anschlussmöglichkeit für Nieder-
schlags-Sensoren (Typ 15189, 2 cm
Betriebsanleitung
)
3
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lambrecht meteo WENTO-MET
![Sensoren Lambrecht meteo u[sonic] Modbus Betriebsanleitung](https://static-eu-data.manualslib.com/product-images/f29/907973/60x60/lambrecht-meteo-u-sonic-modbus-sensoren.jpg)
Inhaltszusammenfassung für Lambrecht meteo WENTO-MET
- Seite 1 Betriebsanleitung Kombi-Windsensor WENTO-MET (14516) Kombi-Wettersensor WENTO-IND (14516) WENTO-MET zur Messung von Wind- richtung und Windgeschwindigkeit WENTO-IND mit integriertem Wetter- modul zur Messung von Lufttemperatur, relativer Luftfeuchte, barometrischem Luftdruck sowie genauer Berechnung und Ausgabe der Taupunkttemperatur Eigenschaften und Vorteile ▪ Reibungsfreie Messwerterfassung durch berührungsloses ▪...
-
Seite 2: Einleitung
Beeinfl ussung der Sensoren zu vermeiden Der WENTO-IND besitzt einen Impulseingang für den An- ist. Diese Forderung lässt sich vorteilhaft mit den Sensoren schluss des LAMBRECHT-Niederschlagssensors Typ 15189 WENTO-MET und WENTO-IND erzielen. (2 cm Die Sensoren und die weiteren Systemkomponenten befi n-... -
Seite 3: Auspacken Des Sensors
Betriebsanleitung Kombi-Windsensor WENTO-MET (14516) Kombi-Wettersensor WENTO-IND (14516) Auspacken des Sensors Installationsarbeiten (Kurzbeschreibung) Der Sensor wird in einer separaten Verpackung, sorgfältig Die Installation des Sensors erfolgt in drei Schritten: gegen mechanische Einwirkungen geschützt, geliefert, um (1) Anbringen des Kabelsteckers am Sensor und ggf. das Beschädigungen während des Transports zu vermeiden. -
Seite 4: Stromversorgungs- Und Signalkabel
Stromaufnahme liegt bei 120 mA. Die Heizung des WENTO Ergeben sich bei den Prüfungen Probleme, die Sie nicht lösen wird mit 24 VDC versorgt und hat bei einer Heizleistung von können, wenden Sie sich bitte an den LAMBRECHT-Service 2x9 W eine Stromaufnahme von weniger als 0,8 A. unter: Die Heizung verhindert unter den meisten klimatischen Tel.:... - Seite 5 Betriebsanleitung Kombi-Windsensor WENTO-MET (14516) Kombi-Wettersensor WENTO-IND (14516) Maßzeichnungen und Anschlussbild WENTO-MET (14516) WENTO-MET / -IND Betriebsanleitung...
- Seite 6 Betriebsanleitung Kombi-Windsensor WENTO-MET (14516) Kombi-Wettersensor WENTO-IND (14516) Elektrische Anschlüsse WENTO-MET (14516) WENTO-MET / -IND Betriebsanleitung...
-
Seite 7: Maßzeichnungen Und Anschlussbilder Wento-Ind
Betriebsanleitung Kombi-Windsensor WENTO-MET (14516) Kombi-Wettersensor WENTO-IND (14516) Maßzeichnungen und Anschlussbilder WENTO-IND (14516) WENTO-MET / -IND Betriebsanleitung... -
Seite 8: Elektrische Anschlüsse Wento-Ind
Betriebsanleitung Kombi-Windsensor WENTO-MET (14516) Kombi-Wettersensor WENTO-IND (14516) Elektrische Anschlüsse WENTO-IND (14516) WENTO-MET / -IND Betriebsanleitung... -
Seite 9: Datenprotokoll Bei Wento-Ind
Header: $WIMWV Feldtrenner: , (Komma) Windrichtung: (WR) 0.0 bis 360.0 Header: $WIXDR R: relative Windrichtung Niederschlag: Abhängig vom angeschlossenen LAMBRECHT Windgeschwindigkeit: (WG) 0.3 bis 75.0 Niederschlags-Sensor. M: metrische Einheit in m/s Jeder Impuls erhöht diesen Wert um 0.1. Wird der Wert 10 überschritten, wird der Wert auf 0.1 zurückgesetzt. -
Seite 10: Technische Daten
Messbereich: -30 ... +70 °C Protokolle: NMEA 0183 • WIMWV Die Niederschlags-Parameter (WENTO-IND) Zus. Protokolle sind abhängig vom angeschlossenen LAMBRECHT- WENTO-IND: WIMTA • WIMMB • WIMHU Niederschlagssensor. Das entsprechende NMEA-Protokoll Versorgungs- wird bei Bedarf werkseitig aktiviert. Ident-Nr. für Protokoll-Aktivierung: 97.14516.000000 spannung: Sensor 11...28 VDC/ 50 mA bei...
