Betriebsanleitung

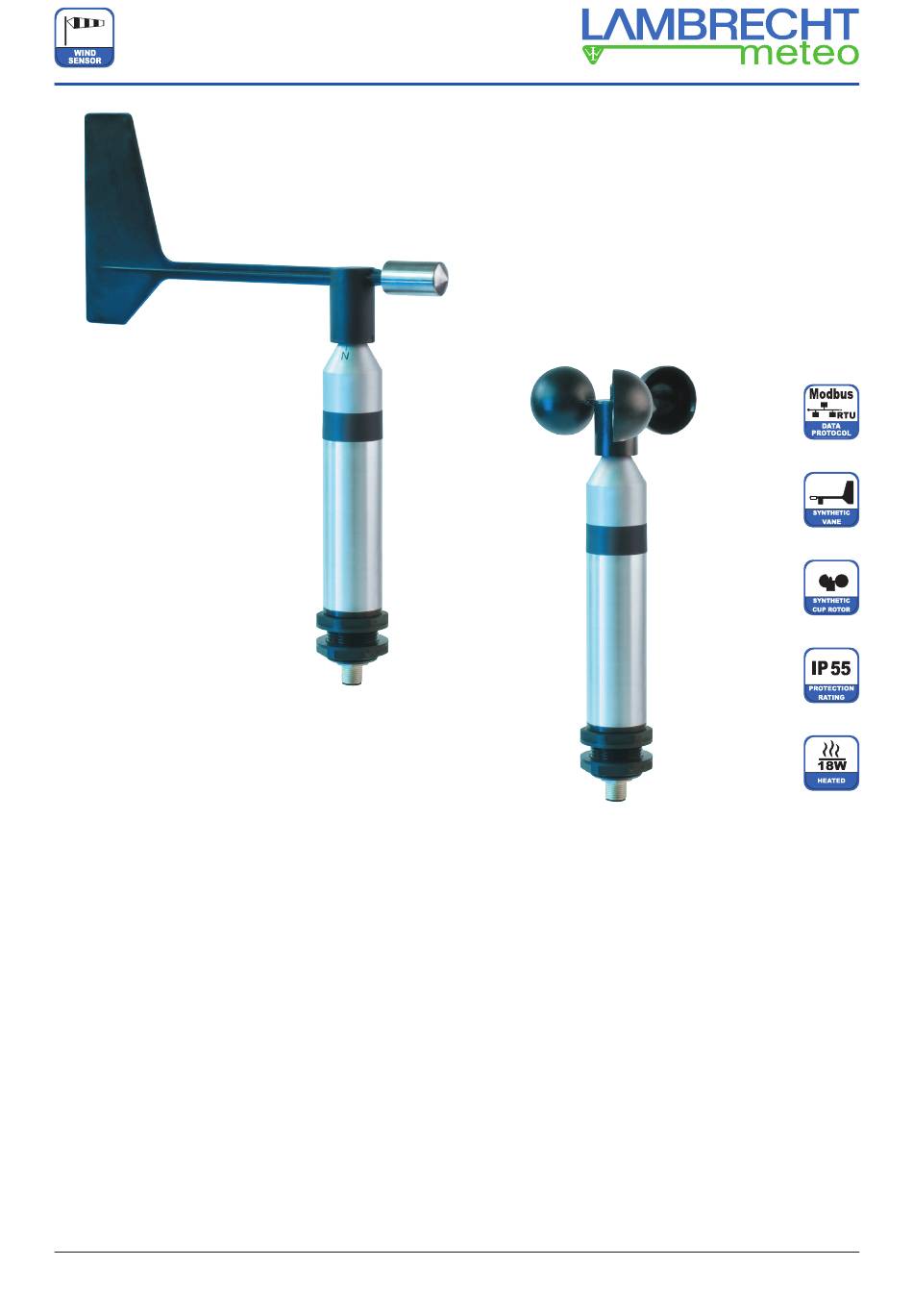

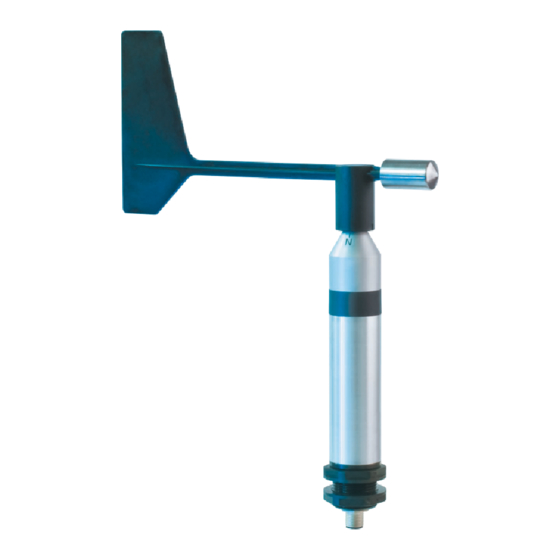

Windsensoren INDUSTRY Modbus
INDUSTRY Modbus · Ihre Vorteile
Die Windsensoren INDUSTRY Modbus sind sehr ökonomisch
in der Anschaf ung Die Sensoren bestechen zudem durch
hohe Genauigkeiten, einfachste Montageprinzipien und see-
wasserbeständige, sehr robuste Materialien.
Die thermische Entkopplung des Gehäuseschaftes ermöglicht
eine optimale Beheizung des Sensorkopfes und minimalen
Leistungsbedarf des Systems.
• Bewährte Sensortechnologie
• Sehr gute Anlaufwerte
• Große Mess- und Temperatureinsatzbereiche
• Einfache Mastmontage
• Optimales Heizungskonzept
(14567/14577) INDUSTRY Modbus
Mögliche Anwendungen
Die Modbus RTU-Schnittstelle vereinfacht die Installation der
Sensoren und die Integration in Netzwerke.
ü
Professionelle meteorologische Applikationen
ü
Gebäudeautomation
ü
Photovoltaikanlagen
ü
Industrieanwendungen
Betriebsanleitung
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lambrecht meteo INDUSTRY Modbus
![Sensoren Lambrecht meteo u[sonic] Modbus Betriebsanleitung](https://static-eu-data.manualslib.com/product-images/f29/899467/60x60/lambrecht-meteo-u-sonic-modbus-sensoren.jpg)
![Sensoren Lambrecht meteo TH[pro] Betriebsanleitung](https://static-eu-data.manualslib.com/product-images/bc9/899562/60x60/lambrecht-meteo-th-pro-sensoren.jpg)
Inhaltszusammenfassung für Lambrecht meteo INDUSTRY Modbus
- Seite 1 Betriebsanleitung Windsensoren INDUSTRY Modbus INDUSTRY Modbus · Ihre Vorteile Mögliche Anwendungen Die Windsensoren INDUSTRY Modbus sind sehr ökonomisch Die Modbus RTU-Schnittstelle vereinfacht die Installation der in der Anschaf ung Die Sensoren bestechen zudem durch Sensoren und die Integration in Netzwerke. hohe Genauigkeiten, einfachste Montageprinzipien und see- ü...
-
Seite 2: Inhaltsverzeichnis
Konfigurationsregister (Holding Register) Autokonfiguration Technische Daten Entsorgung Die LAMBRECHT meteo GmbH ist bei der Stiftung Elektro-Altgeräte Register ear erfasst und registriert unter: WEEE-Reg.-Nr. DE 45445814 In der Kategorie Überwachungs- und Kontrollinstrumente, Geräteart: „Überwachungs- und Kontrollinstrumente für ausschließ- lich gewerbliche Nutzung“. -
Seite 3: Inbetriebnahme
Betriebsanleitung Windsensoren INDUSTRY Modbus Inbetriebnahme II. Mast- bzw. Rohrmontage Beachten Sie, dass die Geräte leicht erreichbar blei- Der Wind kann durch eine Vektorgröße dargestellt werden. ben sollten, um eine Ein nordung der Windrichtung und Zur vollständigen Beschreibung ist die Angabe von Geschwin- eventuelle Wartungsarbeiten zu ermöglichen. -
Seite 4: Windrichtungssensor Einnorden
Betriebsanleitung Windsensoren INDUSTRY Modbus Bei der Verlegung der Anschlusskabel ist darauf zu Bitte beachten Sie, dass das Kabel auf der Seite der Daten- achten, dass die Zuführung zum Anschlussstecker verarbeitung gegen Feuchtigkeit geschützt ist, z. B. durch die im unteren Gehäuseteil des Sensors nicht zu kurz Verwendung von geeigneten Kabelverschraubungen. -
Seite 5: Schaltplan
Betriebsanleitung Windsensoren INDUSTRY Modbus Schaltplan (14567/14577) INDUSTRY Modbus Betriebsanleitung... -
Seite 6: Maßzeichnungen
Betriebsanleitung Windsensoren INDUSTRY Modbus Maßzeichnungen Zubehör (optional): (14567 U6) Mastadapter Ident-Nr. 32.14567.006 000 (14567/14577) INDUSTRY Modbus Betriebsanleitung... -
Seite 7: Modbus-Protokoll U[Sonic] Industry Modbus
Windsensoren INDUSTRY Modbus Modbus-Protokoll u[sonic] INDUSTRY Modbus Allgemein Die Lambrecht meteo Modbus-Sensoren folgen der Spezifikation der Modbus Organisation: „MODBUS APPLICATION PRO- TOCOL SPECIFICATION V1.1b3“ (siehe www.modbus.org). Data Encoding MODBUS nutzt das „Big-Endian“ Format für Adressen und Daten. Das heißt, wenn ein Wert mit einem Zahlenformat übertragen wird, welches größer ist als ein einzelnes Byte, dass das „most significant byte“... -
Seite 8: Momentanwerte / Echtzeitwerte (Input-Register)
Betriebsanleitung Windsensoren INDUSTRY Modbus Momentanwerte / Echtzeitwerte (Input-Register) Die folgenden Messwerte werden von den LAMBRECHT meteo-Sensoren bereitgestellt. Register Parametername Einheit Divisor Anzahl der Register Zugriffstyp 30001 Windgeschwindigkeit Read only 30201 Windrichtung ° Read only Beispiel: Abrufen der Windgeschwindigkeit Transmission Source... -
Seite 9: Beschreibende Sensor-Parameter-Register (Holding Register)
OK:097E Autokonfiguration Alle Lambrecht Modbus-Sensoren bieten dem erfahrenen Anwender die Möglichkeit, in seinem Modbus-Master eine Autokonfi- guration auf der Basis zusätzlicher, im Sensor gespeicherter Informationen zu implementieren. Die notwendigen Informationen sind im Dokument „Allgemeine Anleitung für LAMBRECHT meteo Modbus-Sensoren“ zu finden. -
