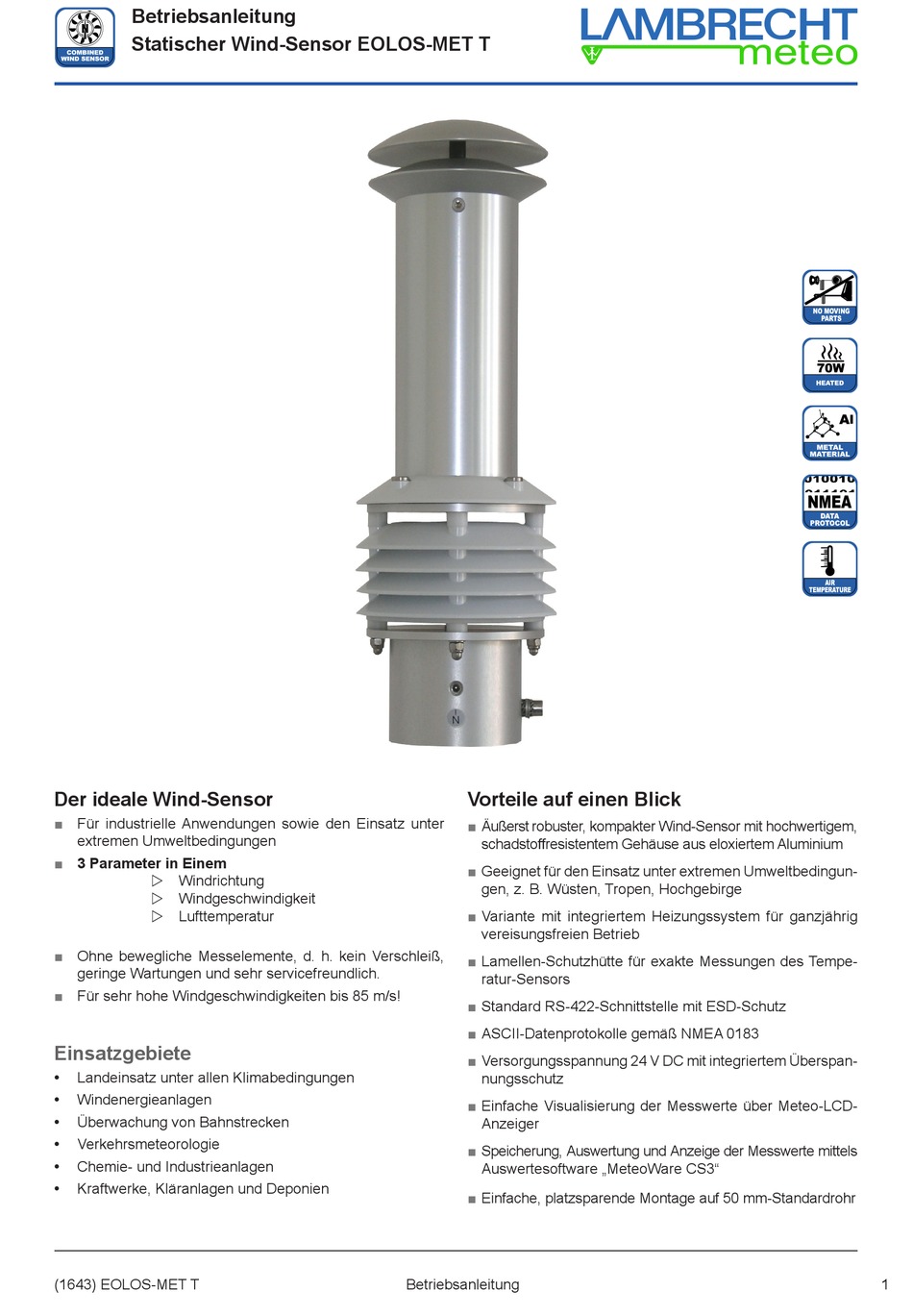

Betriebsanleitung
Statischer Wind-Sensor EOLOS-MET T
Der ideale Wind-Sensor
■
Für industrielle Anwendungen sowie den Einsatz unter
extremen Umweltbedingungen
■
3 Parameter in Einem
 Windrichtung
 Windgeschwindigkeit
 Lufttemperatur
■
Ohne bewegliche Messelemente, d. h. kein Verschleiß,
geringe Wartungen und sehr servicefreundlich.
■
Für sehr hohe Windgeschwindigkeiten bis 85 m/s!
Einsatzgebiete
•
Landeinsatz unter allen Klimabedingungen
•
Windenergieanlagen
•
Überwachung von Bahnstrecken
•
Verkehrsmeteorologie
•
Chemie- und Industrieanlagen
•
Kraftwerke, Kläranlagen und Deponien
(1643) EOLOS-MET T
Vorteile auf einen Blick
■
Äußerst robuster, kompakter Wind-Sensor mit hochwertigem,
schadstoffresistentem Gehäuse aus eloxiertem Aluminium
■
Geeignet für den Einsatz unter extremen Umweltbedingun-
gen, z. B. Wüsten, Tropen, Hochgebirge
■
Variante mit integriertem Heizungssystem für ganzjährig
vereisungsfreien Betrieb
■
Lamellen-Schutzhütte für exakte Messungen des Tempe-
ratur-Sensors
■
Standard RS-422-Schnittstelle mit ESD-Schutz
■
ASCII-Datenprotokolle gemäß NMEA 0183
■
Versorgungsspannung 24 V DC mit integriertem Überspan-
nungsschutz
■
Einfache Visualisierung der Messwerte über Meteo-LCD-
Anzeiger
■
Speicherung, Auswertung und Anzeige der Messwerte mittels
Auswertesoftware „MeteoWare CS3"
■
Einfache, platzsparende Montage auf 50 mm-Standardrohr
Betriebsanleitung
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lambrecht meteo EOLOS-MET T

Inhaltszusammenfassung für Lambrecht meteo EOLOS-MET T

  • Seite 1 Betriebsanleitung Statischer Wind-Sensor EOLOS-MET T Der ideale Wind-Sensor Vorteile auf einen Blick ■ Für industrielle Anwendungen sowie den Einsatz unter ■ Äußerst robuster, kompakter Wind-Sensor mit hochwertigem, extremen Umweltbedingungen schadstoffresistentem Gehäuse aus eloxiertem Aluminium ■ 3 Parameter in Einem ■ Geeignet für den Einsatz unter extremen Umweltbedingun- ...

  • Seite 2: Einleitung

    Eingriffen in das System. Än- des Messgerätes gelten. Daher sollte die Wahl des Installati- derungen bzw. Eingriffe in die Systemkomponenten dürfen onsortes besondere Beachtung erhalten. nur mit ausdrücklicher Genehmigung der LAMBRECHT meteo GmbH durch Fachpersonal erfolgen. Aufstellungsbedingungen Die Gewährleistung beinhaltet nicht: 1.

  • Seite 3: Werkzeug Und Installationsmaterial

    Betriebsanleitung Statischer Wind-Sensor EOLOS-MET T soren am gleichen Messpunkt zu montieren, wobei jegliche Windgeschwindigkeit Ø Stromaufnahme gegenseitige Beeinflussung der Sensoren zu vermeiden ist. 0 m/s 500 mA Diese Forderung lässt sich vorteilhaft mit dem EOLOS-MET erzielen. 5 m/s 650 mA Der Installationsort des Sensors ist so zu wählen, 20 m/s 900 mA...

  • Seite 4: Stromversorgungs- Und Signalkabel

    Heizleistung von 70 W (max. Stromaufnahme von 3 A). Ergeben sich bei den Prüfungen Probleme, die Sie nicht lösen Das Ausgangssignal des Sensors entspricht dem RS-422-Stan- können, wenden Sie sich bitte an den LAMBRECHT-Service dard im Talker-Modus, wobei hier nur die Sendeleitungen (TX) unter: verwendet werden.
  • Seite 5 Betriebsanleitung Statischer Wind-Sensor EOLOS-MET T Maßzeichnungen und Anschlussbilder EOLOS-MET T (1643) EOLOS-MET T Betriebsanleitung...
  • Seite 6 Betriebsanleitung Statischer Wind-Sensor EOLOS-MET T (1643) EOLOS-MET T Betriebsanleitung...
  • Seite 7 Betriebsanleitung Statischer Wind-Sensor EOLOS-MET T Datenprotokolle EOLOS-MET T Wichtig / Bitte beachten: Feldlänge Bei der Entwicklung eines NMEA Decoders sollte nicht von Windrichtung und Windgeschwindigkeit festen Feldlängen ausgegangen werden. Die NMEA Definition Beispiel einer Datensequenz mit kommagetrennten geht von einer variablen Feldlänge aus. Das Kommazeichen Feldern: $WIMWV,357.0,R,5.2,M,A*CS<CR><LF>...
  • Seite 8 Sonneneinstrahlung 00.14742.401 002 Anzeigegerät METEO-LCD/IND am Sensorstecker; bei Anschluss mit einem Lambrecht- Standardkabel (15 m) verschiebt sich der Versorgungsspannungs- bereich auf der Seite des Netzgerätes auf 18,7...32 V DC. Bei Verwendung anderer Kabel und Leitungslängen ist der individuelle Spannungsabfall zu berücksichtigen.
