Betriebsanleitung

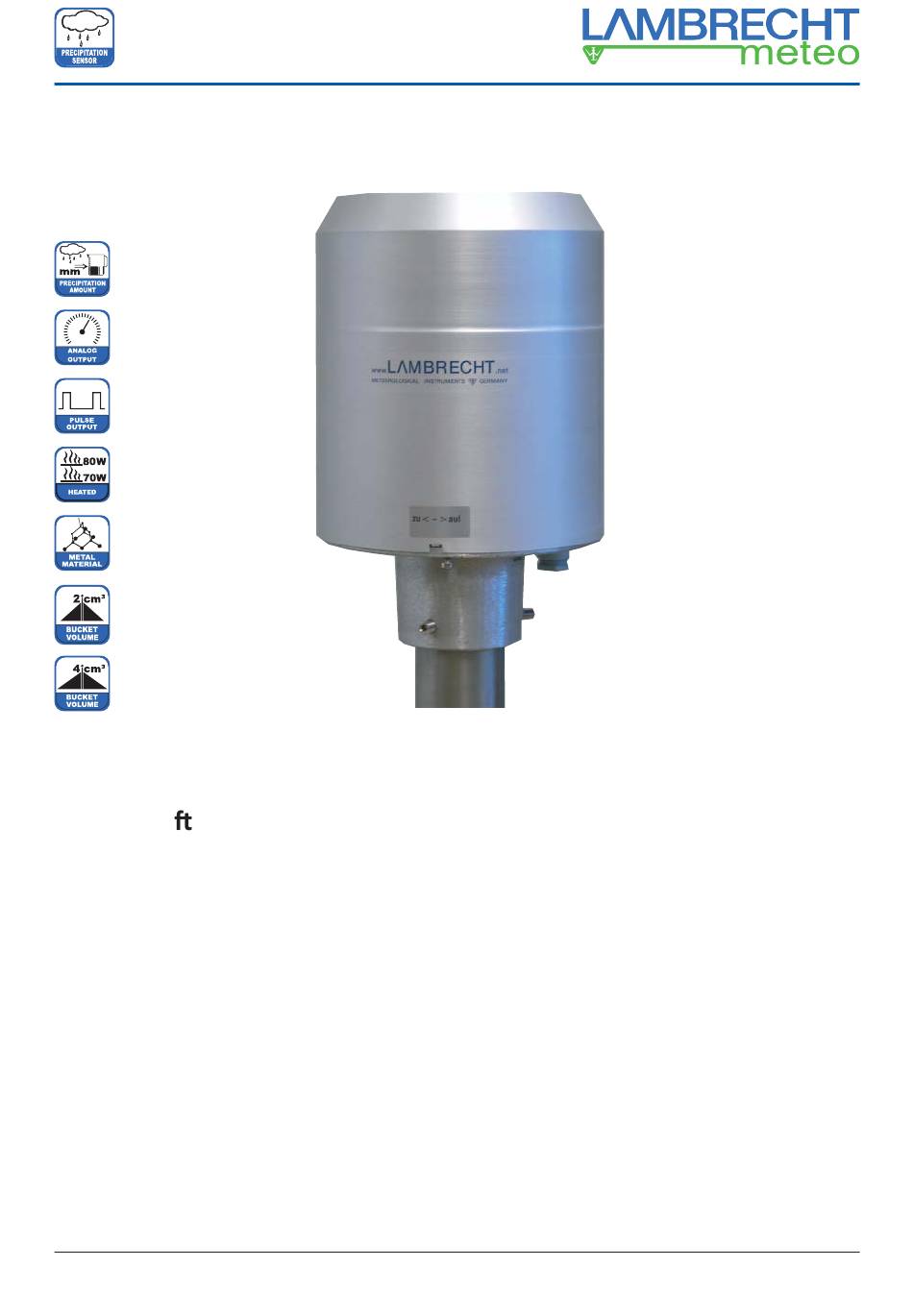

Niederschlags-Sensor (15189 analog)
Eigenscha en
► Niederschlags-Sensor für automatische Wetter stationen
► Linearisierter Impulsausgang, z. B. zum einfachen Anschluss an externe Datenlogger
► Wählbares, analoges Ausgangssignal, z. B. zum einfachen Anschluss an SPS-Systeme
► Einstellbare Messbereiche sowie absolute oder gleitende Summen für die analogen Ausgangssignale
► Messprinzip der Kippwaage mit austauschbarer Wippe, Konstruktion nach Joss-Tognini, überlaufsicher
► 2 cm³-Wippe (2 g Wasser) für exakte Niederschlagsmessung in Gebieten mit Normalniederschlag
► 4 cm³-Wippe (4 g Wasser) für exakte Niederschlagsmessung in Gebieten mit Starkregen / tropischem Regen
► Wintertaugliche Variante (15189 H analog) mit elektronisch geregelter Zwei-Kreis-Heizung
► Hohe Lebensdauer durch Verwendung von äußerst witte r ungs beständigen Materialien (eloxiertes Aluminium, Nirostastahl)
► Entspricht den Richtlinien der WMO No. 8
(15189 analog) Niederschlags-Sensor
Betriebsanleitung
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lambrecht meteo 15189
![Sensoren Lambrecht meteo u[sonic] Modbus Betriebsanleitung](https://static-eu-data.manualslib.com/product-images/f29/907973/60x60/lambrecht-meteo-u-sonic-modbus-sensoren.jpg)
Inhaltszusammenfassung für Lambrecht meteo 15189
- Seite 1 Betriebsanleitung Niederschlags-Sensor (15189 analog) Eigenscha en ► Niederschlags-Sensor für automatische Wetter stationen ► Linearisierter Impulsausgang, z. B. zum einfachen Anschluss an externe Datenlogger ► Wählbares, analoges Ausgangssignal, z. B. zum einfachen Anschluss an SPS-Systeme ► Einstellbare Messbereiche sowie absolute oder gleitende Summen für die analogen Ausgangssignale ►...
-
Seite 2: Funktion
Betriebsanleitung Niederschlags-Sensor (15189 analog) Funktion Installation Der wiegende Niederschlags-Sensor (15189 analog) Montage des Niederschlags-Sensors arbeitet mit einer reibungsarm gelagerten Wippe (Kippwaa- Der Sensor ist auf ein Rohr oder einen Pfahl von 60 mm ge) nach Joss-Tognini. Bei anderen Wippenmesssystemen Durchmesser zu montieren. Bei der Verwendung eines Holz- treten Fehler durch unvollständiges Abtropfen infolge von pfahles empfi... -
Seite 3: Einbau Der Wippe
Betriebsanleitung Niederschlags-Sensor (15189 analog) Achtung! Zum Schutz der Wippenmechanik gegen Einbau der Wippe groben Schmutz muss der Schmutzfänger in den Um Beschädigungen der Wippe beim Transport Auffangtrichter eingesetzt werden (Abb. 2). zu vermeiden, wird diese in einer getrennten Ver- packung geliefert. Setzen Sie die Wippe erst am Aufstellungsort in den fi... -
Seite 4: Elektrischer Anschluss
Beachten Sie den Gewährleistungsverlust und Haftungs- ausschluss bei unerlaubten Eingriffen in das System. Änderungen bzw. Eingriffe in die Systemkomponen- ten dürfen nur mit ausdrücklicher Genehmigung der LAMBRECHT meteo GmbH durch Fachpersonal erfol- gen. Abb. 4 Die Gewährleistung beinhaltet nicht: 1. Mechanische Beschädigungen durch äußere Schlagein- wirkung (z. -
Seite 5: Werkseinstellungen - Abb
Betriebsanleitung Niederschlags-Sensor (15189 analog) Werkseinstellungen - Abb. 5 Ist nichts anderes vereinbart wird der Niederschlags-Sensor ≤ 40 mA · Stromaufnahme: (15189 analog) mit folgenden Werkseinstellungen geliefert: • max. 600 Ω Bürde · Versorgungsspannung: 18...30 V · Aktiver Impulsausgang: Linearisiert • prellfreies Signal ·... -
Seite 6: Weitere Einstellmöglichkeiten
Betriebsanleitung Niederschlags-Sensor (15189 analog) Weitere Einstellmöglichkeiten J4 J5 J6 J12 Eine Änderung der Werkseinstellungen ist grund- Position 1 2 3 4 5 6 7 8 Betriebsart sätzlich nur in stromlosem Zustand möglich. Sie soll- ten nur wenn nötig und von fachkundigen Bedienern 0...20 mA vorgenommen werden. - Seite 7 Betriebsanleitung Niederschlags-Sensor (15189 analog) Beispiel 1 (Abb. 9): Aktiver Analogausgang 4...20 mA, sonst wie Werkseinstellungen Abb. 9 Beispiel 2 (Abb. 10): Aktiver Analogausgang 0...5 V, sonst wie Werkseinstellungen Abb. 10 Beispiel 3 (Abb. 11): Aktiver Analogausgang 0...10 V, sonst wie Werkseinstellungen Abb.
- Seite 8 Betriebsanleitung Niederschlags-Sensor (15189 analog) Beispiel 4 (Abb. 12): Stromsparmodus - 2-Draht-Schaltung · Deaktivierter Analogausgang · Aktiver Impulsausgang: Linearisiert • prellfreies Signal · Stromaufnahme: max. 100 μA · typisch 50 μm · Versorgungsspannung: 5...30 V Abb. 12 Beispiel 5 (Abb. 13): Stromsparmodus - SPS-Interface ·...
- Seite 9 Betriebsanleitung Niederschlags-Sensor (15189 analog) Erläuterungen zu den Betriebsarten 3. Gleitende Niederschlagssumme In dieser Betriebsart wird die aufgelaufene Niederschlags- 1. Impulsausgang menge, im Abstand von einer Minute aktualisiert, über das Der Impulsausgang ist immer aktiv. Die linearisierten Impulse eingestellte Zeitfenster ausgegeben. Bei einer Überschreitung werden mit einer Impulsdauer von 125 ms ausgegeben.
-
Seite 10: Technische Daten
Genehmigung der (15189 H W4 analog) Variante mit 4 cm -Wippe, beheizt LAMBRECHT meteo GmbH durch Fachpersonal erfol- Daten wie (15189 W4 analog) 00.15189.004 050, jedoch mit gen. geregelter 2-Kreis-Heizung, Daten wie (15189 H analog) 7.
