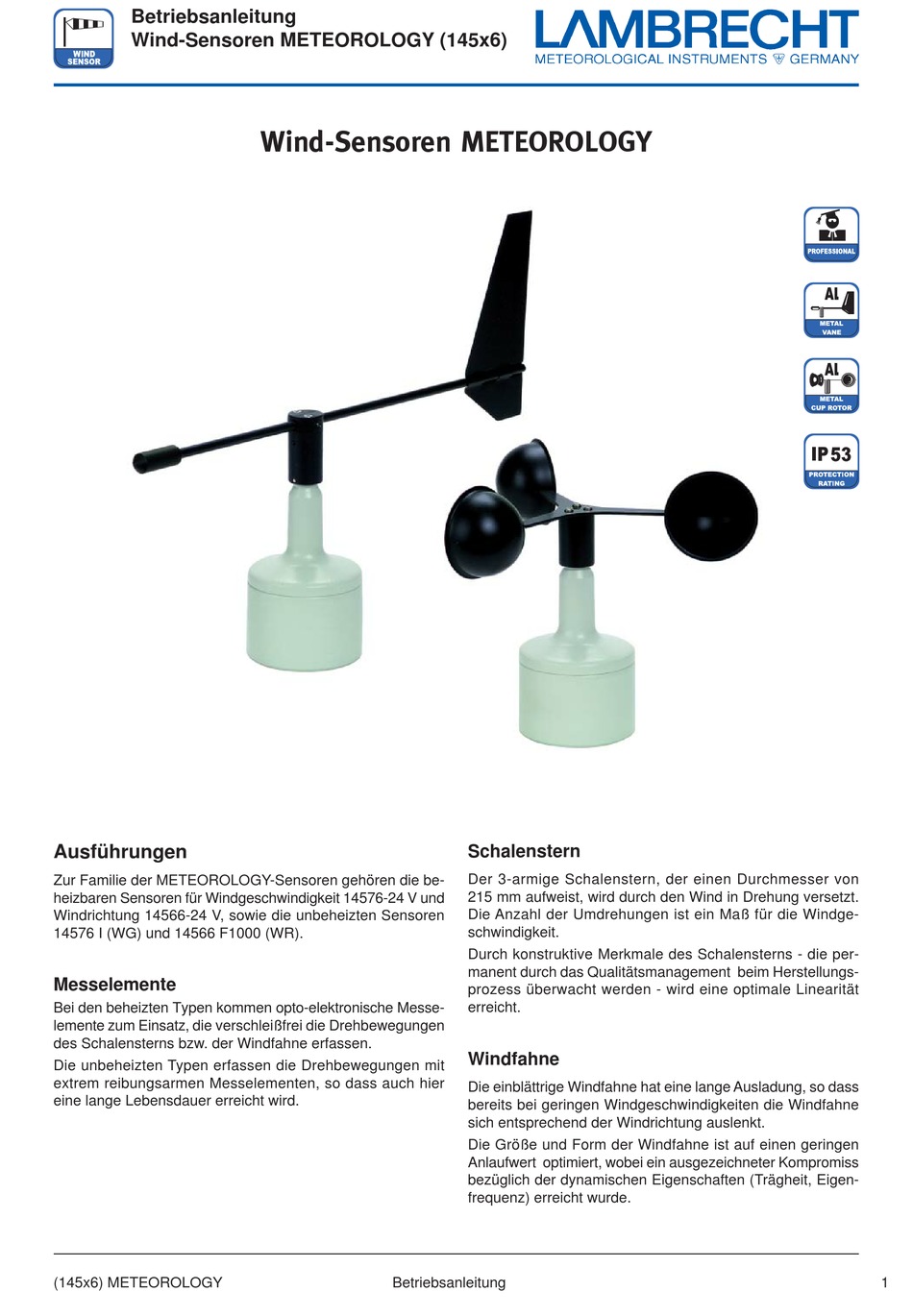

Lambrecht METEOROLOGY Betriebsanleitung

Betriebsanleitung
Wind-Sensoren METEOROLOGY (145x6)
Ausführungen
Zur Familie der METEOROLOGY-Sensoren gehören die be-
heizbaren Sensoren für Windgeschwindigkeit 14576-24 V und
Windrichtung 14566-24 V, sowie die unbeheizten Sensoren
14576 I (WG) und 14566 F1000 (WR).
Messelemente
Bei den beheizten Typen kommen opto-elektronische Messe-
lemente zum Einsatz, die verschleißfrei die Drehbewegungen
des Schalensterns bzw. der Windfahne erfassen.
Die unbeheizten Typen erfassen die Drehbewegungen mit
extrem reibungsarmen Messelementen, so dass auch hier
eine lange Lebensdauer erreicht wird.
(145x6) METEOROLOGY

Betriebsanleitung
Schalenstern
Der 3-armige Schalenstern, der einen Durchmesser von
215 mm aufweist, wird durch den Wind in Drehung versetzt.
Die Anzahl der Umdrehungen ist ein Maß für die Windge-
schwindigkeit.
Durch konstruktive Merkmale des Schalensterns - die per-
manent durch das Qualitätsmanagement beim Herstellungs-
prozess überwacht werden - wird eine optimale Linearität
erreicht.
Windfahne
Die einblättrige Windfahne hat eine lange Ausladung, so dass
bereits bei geringen Windgeschwindigkeiten die Windfahne
sich entsprechend der Windrichtung auslenkt.
Die Größe und Form der Windfahne ist auf einen geringen
Anlaufwert optimiert, wobei ein ausgezeichneter Kompromiss
bezüglich der dynamischen Eigenschaften (Trägheit, Eigen-
frequenz) erreicht wurde.
