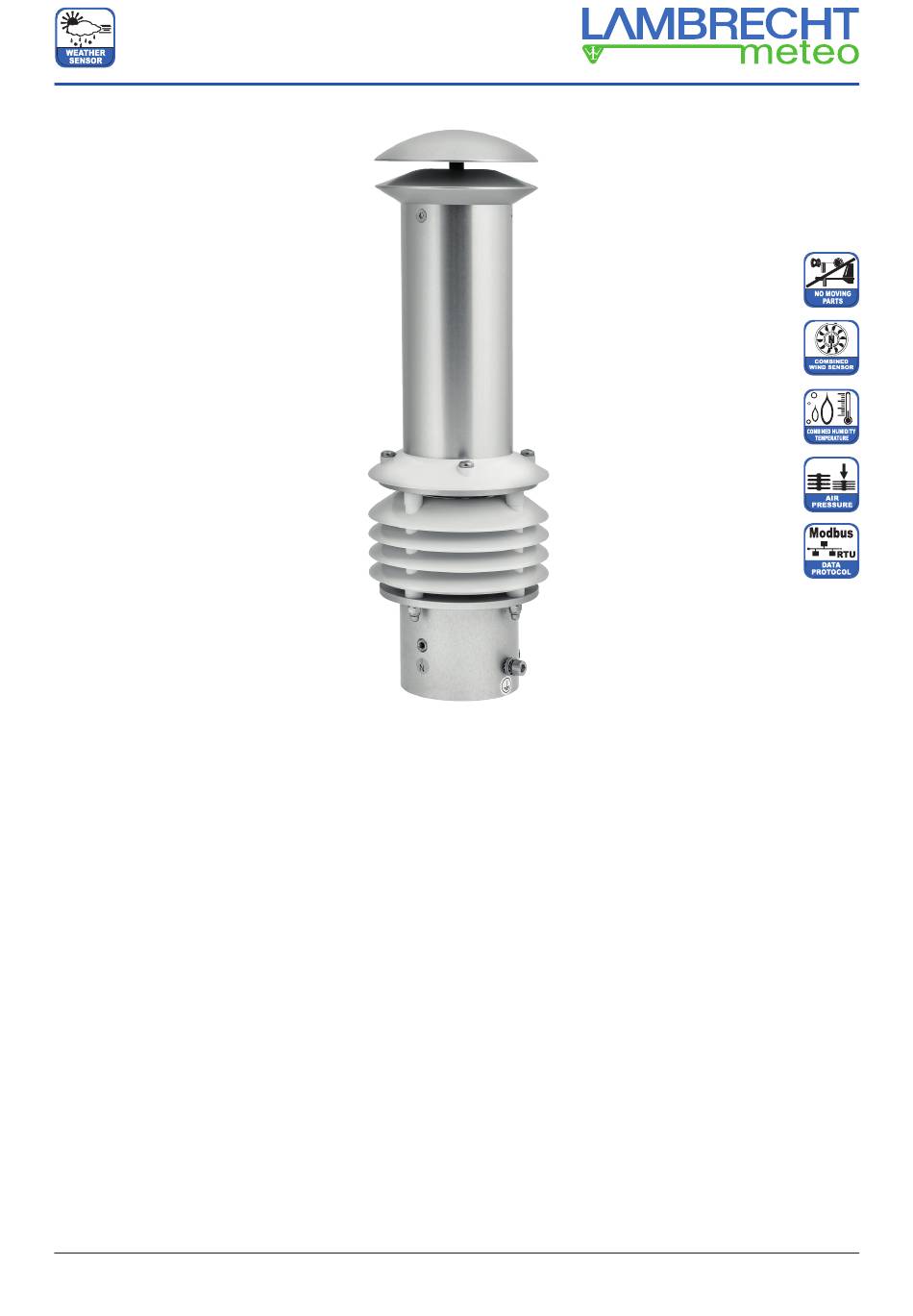

Betriebsanleitung
Wettersensor EOLOS-IND Modbus
Der ideale Wettersensor
■
5+1 (+1) Parameter in Einem und zeitgleich
 Windrichtung
 Windgeschwindigkeit
 Lufttemperatur
 Luftfeuchte
 Luftdruck
 + Taupunkttemperatur (berechneter Wert)
■
Mit unabhängigen, integrierten Sensoren für hohe Genau-
igkeiten jedes einzelnen Parameters
■
Ohne bewegliche Messelemente, d. h. kein Verschleiß,
geringe Wartungen und sehr servicefreundlich
Mögliche Einsatzgebiete
•
Landeinsatz unter allen Klimabedingungen
•
Windenergieanlagen
•
Verkehrsmeteorologie
•
Chemie- und Industrieanlagen
•
Kraftwerke, Kläranlagen und Deponien
(1643) EOLOS-IND Modbus
Ihre Vorteile auf einen Blick
■
Äußerst robuster, kompakter Wettersensor mit hochwer-
tigem, schadstoffresistentem Gehäuse aus eloxiertem
Aluminium
■
Lamellen-Schutzhütte für exakte Messungen des Tempe-
ratur-Feuchte-Sensors
■
Statisch-thermisches Messprinzip für Windparameter mit
permanenter Luftdichtenkompensation für verschleißfreie,
zuverlässige Messungen
■
Standard RS-485-Schnittstelle mit ESD-Schutz
■
Modbus-RTU
■
Versorgungsspannung 24 VDC mit integriertem Überspan-
nungsschutz
■
Einfache, platzsparende Montage auf 50 mm-Standardrohr
Betriebsanleitung
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lambrecht meteo EOLOS-IND Modbus

Inhaltszusammenfassung für Lambrecht meteo EOLOS-IND Modbus

  • Seite 1 Betriebsanleitung Wettersensor EOLOS-IND Modbus Der ideale Wettersensor Ihre Vorteile auf einen Blick ■ 5+1 (+1) Parameter in Einem und zeitgleich ■ Äußerst robuster, kompakter Wettersensor mit hochwer-  Windrichtung tigem, schadstoffresistentem Gehäuse aus eloxiertem  Windgeschwindigkeit Aluminium  Lufttemperatur ■ Lamellen-Schutzhütte für exakte Messungen des Tempe-  Luftfeuchte ratur-Feuchte-Sensors...

  • Seite 2: Inhaltsverzeichnis

    Konfigurationsregister (Holding Register) Autokonfiguration Technische Daten Entsorgung Die LAMBRECHT meteo GmbH ist bei der Stiftung Elektro-Altgeräte Register ear erfasst und registriert unter: WEEE-Reg.-Nr. DE 45445814 In der Kategorie Überwachungs- und Kontrollinstrumente, Geräteart: „Überwachungs- und Kontrollinstrumente für ausschließ- lich gewerbliche Nutzung“.

  • Seite 3: Einleitung

    Eingriffen in das System. Än- derungen bzw. Eingriffe in die Systemkomponenten dürfen 2.1.1 Allgemein nur mit ausdrücklicher Genehmigung der LAMBRECHT Für Windmessungen nach den meteorologischen Stan- meteo GmbH durch Fachpersonal erfolgen. dards (zum Beispiel VDI 3786, Blatt 2) sind Messhöhe und Die Gewährleistung beinhaltet nicht:...

  • Seite 4: Werkzeug Und Installationsmaterial

    Betriebsanleitung Wettersensor EOLOS-IND Modbus 2.4.2 Sicherung Der Installationsort des Sensors ist so zu wählen, dass er sich nicht im Betriebsfeld von Radaranlagen Üblicherweise ist es nicht notwendig, die Sekundärseite der (Radarscanner oder Radartransmitter), Generatoren Spannungsversorgung (24 VDC) des EOLOS abzusichern. In oder Antennen befindet.

  • Seite 5: Stromversorgungs- Und Signalkabel

    Kabel (Zubehör) verbunden ist, können die Adern für die Ergeben sich bei den Prüfungen Probleme, die Sie nicht Stromversorgung und für den Signalausgang angeschlossen lösen können, wenden Sie sich bitte an den LAMBRECHT werden. meteo-Service unter: Die typische Stromversorgung der Sensoren beträgt 24 VDC Tel.:...

  • Seite 6: Maßzeichnungen Und Anschlussbilder

    Betriebsanleitung Wettersensor EOLOS-IND Modbus Maßzeichnungen und Anschlussbilder A ( 1 : 1 ) Nordschraube M8 north screw Erdscraube M6 earthing screw Befestigungsscraube M8 Ansicht Steckerseite fastening screw view male side  Aufnahmerohr für den Sensor sensor seat pipe  "N"-Schlitz im Mastende bauseits, nach Wunsch "N"-slot in mast, by customer if needed...
  • Seite 7 Betriebsanleitung Wettersensor EOLOS-IND Modbus Schirm / shield color Farbe 1 2 3 4 Erde / earth IN 24 V DC für Elektronik for electronic OUT RS 485 Modbus RTU (1643) EOLOS-IND Modbus Betriebsanleitung...

  • Seite 8: Modbus-Protokoll U[Sonic]Ws6 Modbus

    Wettersensor EOLOS-IND Modbus Modbus-Protokoll u[sonic]WS6 Modbus Allgemein Die Lambrecht meteo Modbus-Sensoren folgen der Spezifikation der Modbus Organisation: „MODBUS APPLICATION PRO- TOCOL SPECIFICATION V1.1b3“ (siehe www.modbus.org). Data Encoding MODBUS nutzt das „Big-Endian“ Format für Adressen und Daten. Das heißt, wenn ein Wert mit einem Zahlenformat übertragen wird, welches größer ist als ein einzelnes Byte, dass das „most significant byte“...

  • Seite 9: Momentanwerte / Echtzeitwerte (Input-Register)

    Betriebsanleitung Wettersensor EOLOS-IND Modbus Momentanwerte / Echtzeitwerte (Input-Register) Die folgenden Messwerte werden von den LAMBRECHT meteo-Sensoren bereitgestellt. Register Parametername Einheit Divisor Anzahl der Register Zugriffstyp 30001 Windgeschwindigkeit Read only 30201 Windrichtung ° Read only 30401 Lufttemperatur °C Read only 30601 Relative Luftfeuchte % r.

  • Seite 10: Beschreibende Sensor-Parameter-Register (Holding Register)

    Betriebsanleitung Wettersensor EOLOS-IND Modbus Beispiel: Abrufen der Windgeschwindigkeit (min. max. avr.) und Löschen des Registerinhalts Transmission Source Dest Function Func Desk Checksum Query => Master Slave 1 Read Input Register (4) Address=30004, Quantity of Register=1 OK:86A Transmission Source Dest Function Func Desk Data Checksum...

  • Seite 11: Konfigurationsregister (Holding Register)

    OK:097E Autokonfiguration Alle Lambrecht Modbus-Sensoren bieten dem erfahrenen Anwender die Möglichkeit, in seinem Modbus-Master eine Autokonfi- guration auf der Basis zusätzlicher, im Sensor gespeicherter Informationen zu implementieren. Die notwendigen Informationen sind im Dokument „Allgemeine Anleitung für LAMBRECHT meteo Modbus-Sensoren“ zu finden.

  • Seite 12: Technische Daten

    (1643) Statischer Wettersensor EOLOS-IND Modbus Hüttenfehler: < 4 % r.F. in Abhängigkeit von v > 2 m/s und Ident-Nr. 00.16430.001032 Sonneneinstrahlung am Sensorstecker; bei Anschluss mit einem Lambrecht-Standard- Einsatzbereiche: Temperatur -40...+70 °C kabel (15 m) verschiebt sich der Versorgungsspannungsbereich Geschwindigkeit 0...100 m/s auf der Seite des Netzgerätes auf 18,7...32 VDC.
