INSTALLAZIONE PRODOTTO
L'apparecchio rileva la temperatura ambiente, quindi nella scelta della posizione di instal-
lazione vanno tenuti presenti alcuni accorgimenti. Posizionarlo lontano da fonti di calore
(radiatori, raggi solari, caminetti, ecc.) e da correnti d'aria o aperture verso l'esterno, le quali
potrebbero influenzarne la rilevazione. Installarlo a circa 1,50 m di altezza dal pavimento.
ATTENZIONE!
L'installazione deve essere eseguita da personale tecnico qualificato.
Prima di effettuare qualsiasi tipo di collegamento togliere l'alimentazione elettrica al ge-
neratore di calore tramite l'interruttore bipolare esterno. Installare il prodotto in un am-
biente con livelli di inquinamento normali.

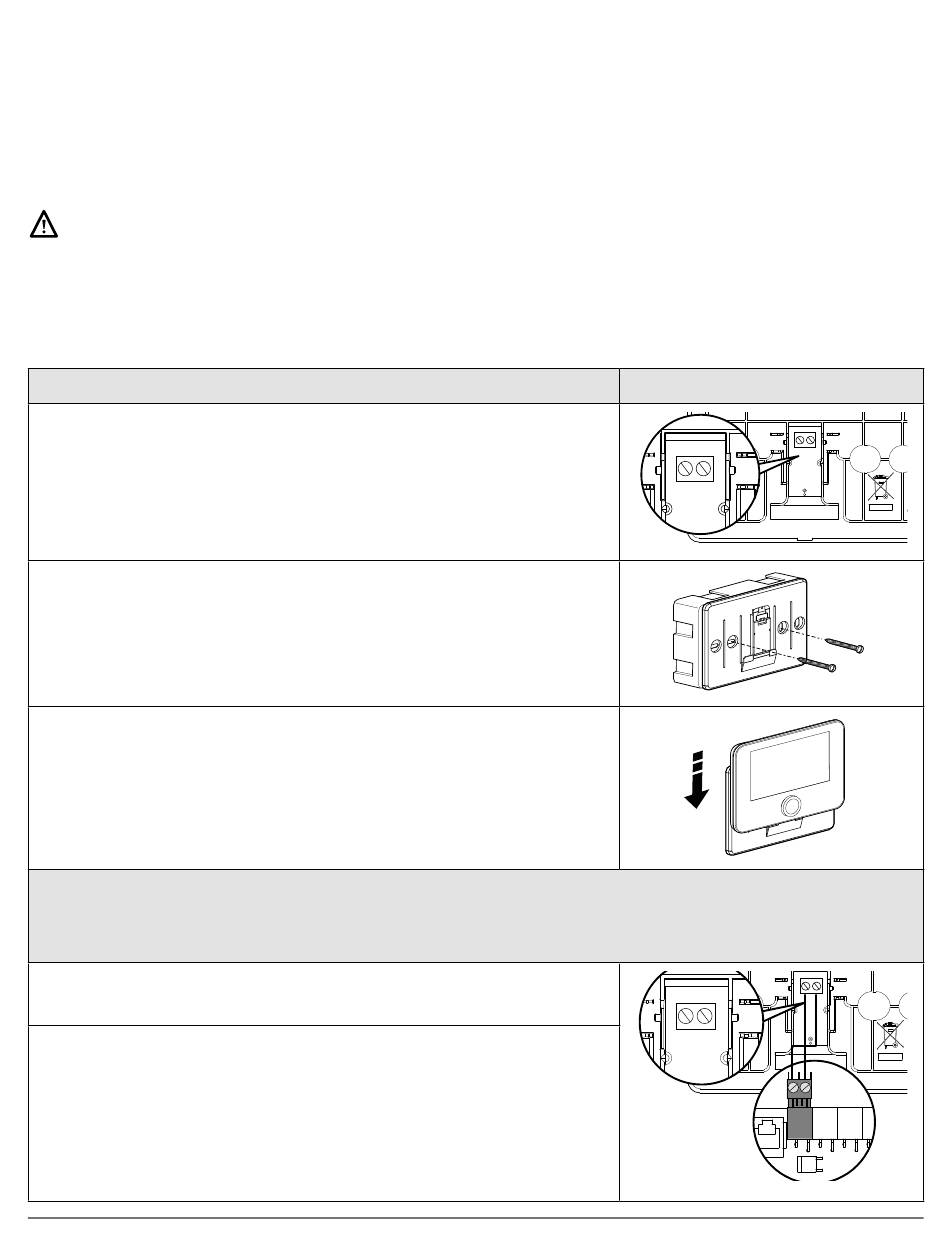

INSTALLAZIONE A PARETE
Collegare la coppia di fili sul morsetto per effettuare il
collegamento al generatore di calore tramite BUS
Fissare la piastra di base contenuta nel kit di installazione alla
parete
Posizionare la ATAG NEOZ sulla piastra di base
spingendola delicatamente verso il basso.
COLLEGAMENTO AL SISTEMA
L'invio, la ricezione e la decodifica dei segnali avviene tramite il protocollo ATAG Zone BUS,
che mette in comunicazione il generatore di calore e l'interfaccia di sistema
Collegare una coppia di fili al connettore BUS sulla scheda
del generatore di calore
La connessione elettrica del dispositivo non è polarizzata.
NOTA: PER EVITARE PROBLEMI DI INTERFERENZE, UTILIZZARE UN
CAVO SCHERMATO O UN DOPPINO TELEFONICO.
NOTA2: Collegare una sola interfaccia di sistema nella rete BUS
BUS
B T
B T
BUS
B T
B T
T B
BUS
