INSTALLATION DES GERÄTS
Das Gerät misst die Raumtemperatur, daher ist bei der Wahl des Installationsortes Folgendes zu berück-
sichtigen: Bringen Sie den Regler an einer Stelle in ausreichendem Abstand zu Wärmequellen (Heizkörper,
Sonneneinstrahlung, Kamine usw.) und ohne Luftzug (Fenster oder Außentüren) an, da andernfalls die kor-
rekte Temperaturerfassung beeinträchtigt wäre. Installieren Sie es in ca. 1,50 m Höhe über dem Fußboden.
ACHTUNG!
Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden.
Bevor jede Art von Verbindung ausgeführt wird, den Wärmeerzeuger mithilfe des bipola-
ren Außenschalters von der Stromversorgung trennen. Das Produkt in einer Umgebung
mit normalen Luftverschmutzungswerten installieren.

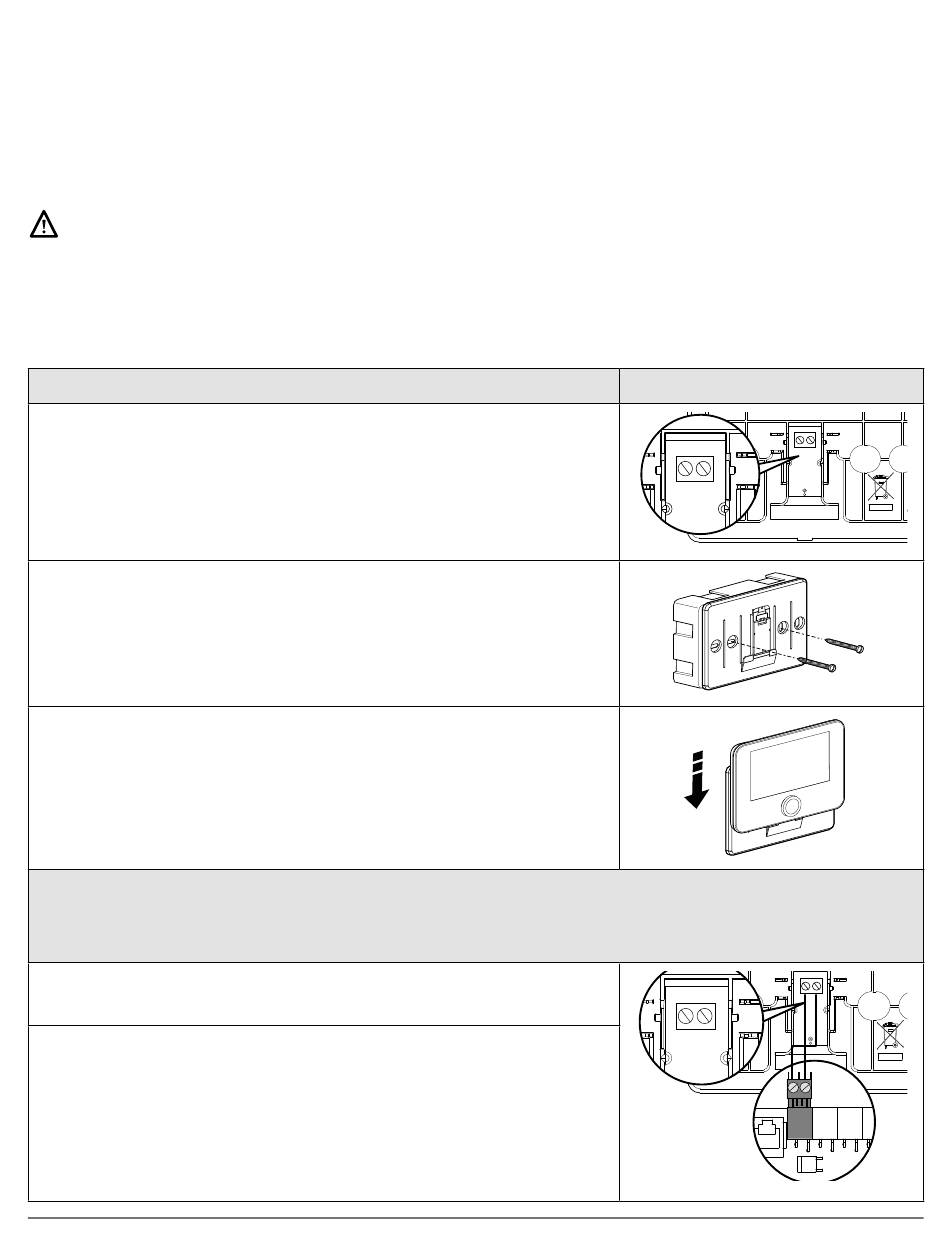

WANDINSTALLATION
Schließen Sie das Adernpaar an die Klemme an, um die
Verbindung mit dem Wärmeerzeuger über BUS herzustellen.
Befestigen Sie die im Installationskit enthaltene Grundplatte an
der Wand.
Setzen Sie das ATAG NEOZ auf die Grundplatte, indem Sie es
leicht nach unten drücken.

VERBINDUNG MIT DEM SYSTEM

Die Sendung, der Empfang und die Entschlüsselung der Signale erfolgt über das Protokoll ATAG
Zone BUS, das den Wärmeerzeuger und die Systemschnittstelle in Verbindung setzt.
Schließen Sie ein Adernpaar an den BUS-Stecker auf der Platine
des Wärmeerzeugers an.
Der elektrische Anschluss des Geräts ist nicht gepolt.
HINWEIS: ZUR VERMEIDUNG VON INTERFERENZEN VERWENDEN
SIE EIN GESCHIRMTES KABEL ODER EIN TELEFONKABEL.
ANM.2: Nur eine Systemschnittstelle im BUS-Netzwerk anschließen
BUS
B T
B T
BUS
B T
B T
T B
BUS
