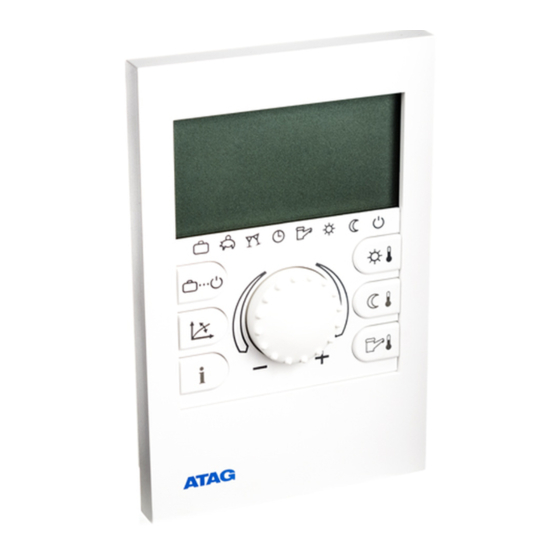

Inhaltszusammenfassung für Atag BrainQ RSC/6
-
Seite 2: Inhaltsverzeichnis
Empfohlene Leitungsquerschnitte und Leitungslängen .............. 4 Montage des Raumgerätes......................5 Montageort ............................5 Montage.............................. 5 Elektrischer Anschluss ........................6 Elektrischer Anschluss am ATAG-Brennwertgerät ..............6 Kesselklemmleiste ......................... 6 Regelschaltpläne Regelschaltplan mit statischem Heizkreis .................. 7 Regelschaltplan mit statischem Heizkreis und externer Pumpe ..........8 Regelschaltplan mit statischem Heizkreis, externer Pumpe und Brauchwasserspeicher.. -
Seite 3: Allgemeine Sicherheitshinweise
Computern, Funktelefonen etc. ein auszuführen. Mindestabstand von 40 cm einzu- Der elektrische Anschluss ist als Fest- halten. anschluss nach VDE 0100 vorzusehen. Der elektrische Anschluss erfolgt nach den Vorgaben der ATAG-Brennwertgeräte. Achtung! Brennwertgerät vor dem Öffnen stromlos 40 cm schalten! Unsachgemäße Steckversuche unter Spannung können den Regler zerstören... -
Seite 4: Empfohlene Leitungsquerschnitte Und Leitungslängen
4. Der Außenfühler darf nicht in der Nähe von Sende- und Empfangseinrichtungen montiert werden (auf Garagenwänden in der Nähe von Empfangseinrichtungen für Garagentoröffner, Amateurfunkantennen, Alarm- Funkanlagen sowie in unmittelbarer Nähe von Großsendeanlagen etc.). Empfohlene Leitungsquerschnitte und maximal zulässige Leitungslängen: Für die Datenbusleitung Querschnitt: 0.6 mm Maximal zulässige Kabellänge: 50 m Längere... -
Seite 5: Montage Des Raumgerätes
Montage des Raumgerätes – an unisolierten Außenwänden – in Ecken oder Wandnischen, Regalen oder hinter Vorhängen (ungenügende Luftzirkulation) – Türnähe unbeheizten Räumen (Fremdkälteeinfluss) – auf nicht abgedichteten Unterputz- dosen (Fremdkälteeinfluss durch Kaminwirkung in den Installations- rohren) – in Räumen, deren Heizkörper mit Thermostatventilen geregelt werden (gegenseitige Beeinflussung) Montage... -
Seite 6: Elektrischer Anschluss
Raumgerät gemäß vorstehender Abbildung oben bündig eingehängt und Anschlusssockel nach unten geklappt, bis es mit der Rastnase im Wandanschlusssockel hörbar einrastet. Anschluss am ATAG-Brennwertgerät Der elektrische Anschluss erfolgt nach der Klemmenbezeichnung im Gerät. A = 20 B = 21 Kesselklemmenleiste... -
Seite 7: Kesselklemmleiste
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 Regelungsschaltplan 1 – Statischer Heizkreis und Brain Q Achtung! Nur Prinzipschema – 1 = Kesselklemmleiste Kein Ausführungsplan! 2 = Brain Q RSC (Art. -
Seite 8: Regelschaltplan Mit Statischem Heizkreis Und Externer Pumpe
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 1 9 20 21 22 23 24 25 26 27 Regelungsschaltplan 2 – Statischer Heizkreis mit externer Pumpe und Brain Q Achtung! Nur Prinzipschema – 1 = Kesselklemmleiste kein Ausführungsplan! 2 = Brain Q RSC (Art. -
Seite 9: Regelschaltplan Mit Statischem Heizkreis, Externer Pumpe Und Brauchwasserspeicher
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 Regelungsschaltplan 3 – Statischer Heizkreis mit externer Pumpe, Brauchwasserspeicher und Brain Q Achtung! Nur Prinzipschema – 1 = Kesselklemmleiste kein Ausführungsplan! 2 = Brain Q RSC (Art. -
Seite 10: Zubehör Außenfühler
Zubehör 3– Fühlerunterteil mittels beiliegender Zentralebefestigungsschraube montieren. Außenfühler Dichtungsscheibe verwenden! Kabel- eintritt muß nach unten gerichtet sein. 4– Fühlerkabel so einführen, daß der Kabelmantel von der Dichtungslippe umschlossen ist. Außenfühler ARV1215U 5– Elektrischen Anschluß herstellen. Die Anschlüsse sind vertauschbar. 6– Deckel aufbringen und fest mit dem Unterteil verschrauben. -
Seite 11: Inbetriebnahme Der Regeleinheit
Inbetriebnahme der Regeleinheit Code-Eingabe Segmenttest und Kennung Fachmanncode Beim erstmaligen Einschalten Nach Eingabe des Fachmann-Codes Regelgerätes bzw. bei jeder Spannungs- werden die für den Heizungsfachmann Wiederkehr nach vorausgegangenem bestimmten Parameter freigeschaltet und Netzausfall erscheinen vorübergehend können entsprechend der Anlagenaus- alle im Display verfügbaren Segmente: führung bearbeitet werden. -
Seite 12: Störmeldungen
– Fehler erscheinen in der Grundanzeige des Reglers – Systemfehler erscheinen in der Info-Ebene beim entsprechenden Infowert Ggf. werden Fehler in das Störmel- – deregister übernommen (Beschrei- bung siehe unten). Detaillierte Angaben zu den Fehlern am MCBA sind der Dokumentation der ATAG- Brennwertgeräte zu entnehmen. -
Seite 13: Parameterübersicht
Parameterübersicht Einsprung in die Ebenenauswahl: Drück-Dreh-Knopf ca. 3 Sekunden lang drücken – automatischer Aufruf der Schaltzeitenebene Gewünschte Ebene mit Drück-Dreh-Knopf anwählen und übernehmen, ggf. zuvor Code eingeben. Ohne Farbe: Direkt zugänglich Hellgrau hinterlegt: mit Code 1234 zugänglich Dunkelgrau hinterlegt: mit Code 0123 zugänglich Uh rzeit Heizkreiswah WW-Spar-... -
Seite 14: Übersicht Der Fachmannparameter Und Deren Einstellmöglichkeiten
Übersicht der Fachmannparameter und deren Einstellmöglichkeiten Ebene HYDRAULIK Die Parameter in dieser Ebene beziehen sich auf die allgemeine Anlagenhydraulik sowie die Funktionalität und Konfiguration der programmierbaren Ein- und Ausgänge für die jeweiligen Anlagenkomponenten. PARAME TER Bezeichnung Einstellbereich / Einstellwerte Funktionsbelegung des Aus- Keine Funktion 0123 gangs Warmwasserlade-... -
Seite 15: Ebene Warmwasser
Ebene WARMWASSER (WW) In dieser Ebene sind alle zur Programmierung des Wassererwärmerkreises erforderlichen Parameter mit Ausnahme der WW-Schaltzeitenprogramme enthalten. PARAME TER Bezeichnung Einstellbereich / Einstellwerte 1234 WW-Spartemperatur 10 °C ... WW-Normaltemperatur 20 °C Kein Legion ellenschutz Mo...So Legionellenschutz am WW-Legionelle nschutz-Tag angegeb enen Wochentag 1234 ALLE... -
Seite 16: Ebene Störmeldungen
Raumregelung 1...100 0123 Proportional-Anteil Raumregelung 5...240 min 15 min 0123 Integral-Anteil Tages-Raumsoll 5°C...30°C 21°C 1234 (Basiswert) Absenk-Raumsoll 5°C...30°C 16°C 1234 (Basiswert) Heizkurvensteilheit 0,2...3,5 1234 Ebene STÖRMELDUNGEN In dieser Ebene können bis zu fünf Störmeldungen abgespeichert werden, die laufend aktualisiert werden. PARAME TER Bezeichnung Einstellbereich / Einstellwerte... - Seite 17 Notizen...
