Montage

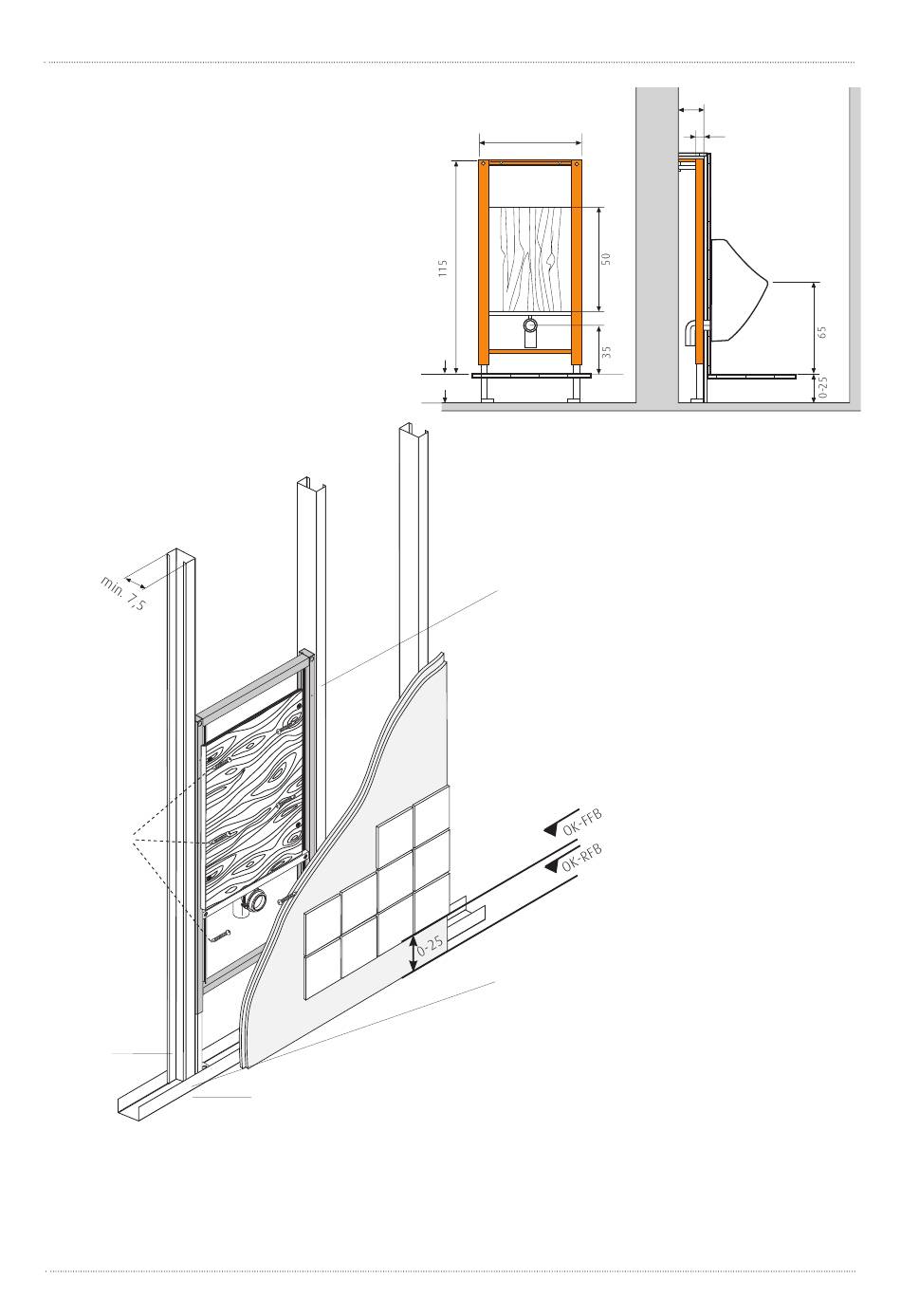

WimTec FIX Urinal Montageelement für
wasserlose Uridan Urinale (alle Typen)
Art.Nr. 118 995
Urinal Montageelement pulverbeschichtet in orange,
für wasserlose Uridan Urinale.
Mit Schichtholzplatte für die Montage aller
Uridan Urinal Typen.
Für Leichtbau, Vorwand, Schienenmontage und
Ausmauerung geeignet.
Selbst-
schneidende
Schrauben
Dimension:
4,8X38
CW-Profil
Alle einstellbaren Maße unbedingt beim Einbau auf die jeweilige Keramiktype bzw. Einbausituation anpassen
Vorderkante des Montageelements muss unbedingt mit der Vorderkante der C-Profile bündig sein.
Montageelement im Bereich von keramischen Belägen mehrmalig beplanken (lt. ÖNORM B 3415)
Beim Einbau in Leichtbauständerwände sind die technischen und bauphysikalischen Datenblätter zu berücksichtigen
C-Profilständer ober und unter dem Montageelement mit Gipskartonplatten verbinden
2
Urinal Montageelement für wasserlose
OK-FFB
OK-RFB
U-Profil
URIDAN URINALE
7,5 - 19
4,5
51,5
M on ta g e in d e r
Le ic h tb a u w a n d
Befestigung an den Seiten
CW - Profil bündig mit dem Elementrahmen
ausrichten und das Element je Ständerseite
mit 3 Selbstbohrschrauben verschrauben
Befestigung am Boden (U - Profil)
Die Langlöcher der Stellfüße durchzeichnen
Mit D=10 mm bohren und Dübel in die
Bohrlöcher führen.
Element mit Sechskantschrauben und
U - Scheiben befestigen.
Fußbodenaufbau
Bautiefen:
Leichtbau min. 7,5 cm
Vorwand 7,5 - 19 cm
