Einbauen der internen Antenne (Position 1)

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

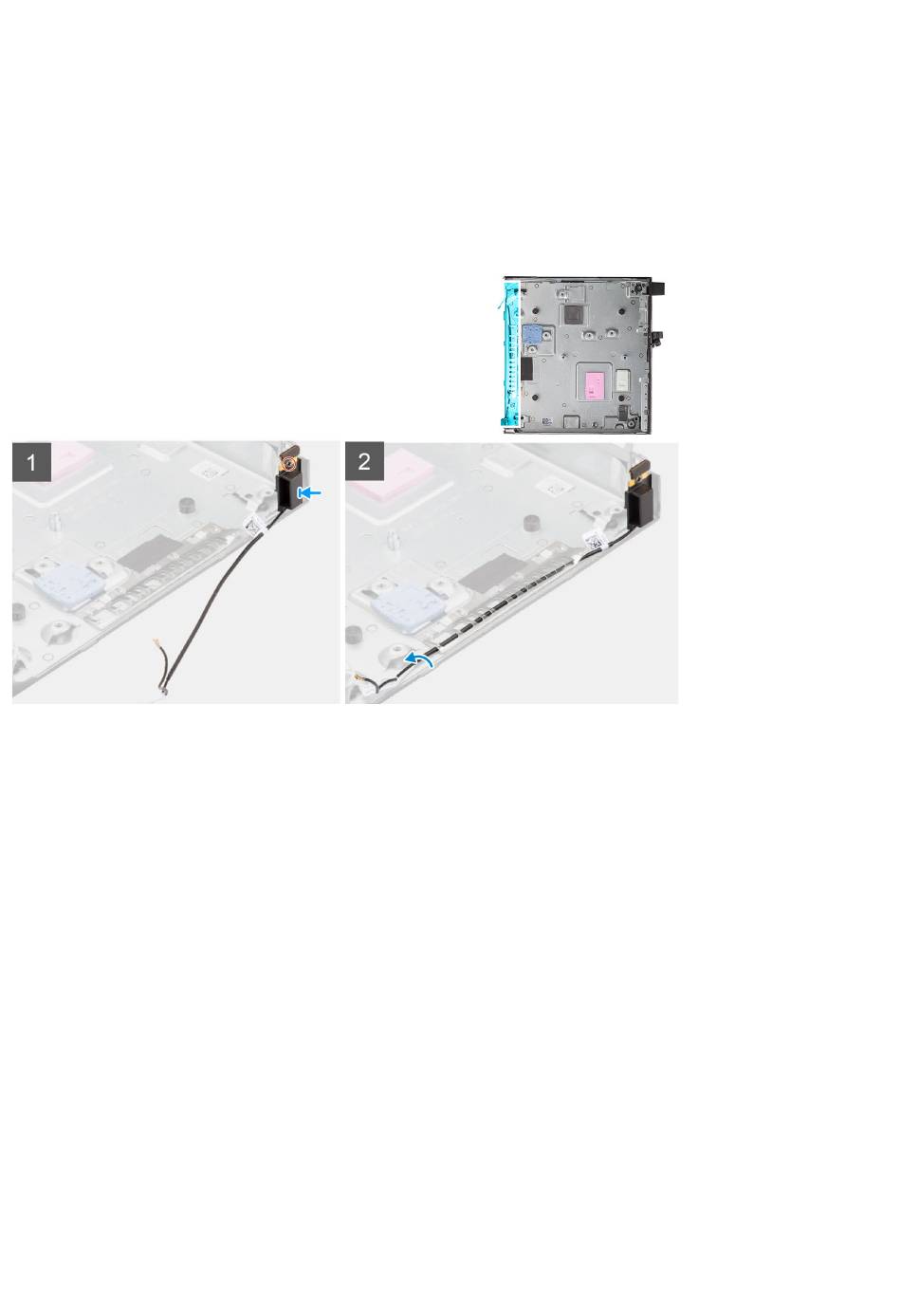

Die nachfolgenden Abbildungen zeigen die Position der internen Antenne und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie das Klebeband von der internen Antennenbaugruppe.
2. Entfernen Sie das Klebeband vom Gehäuse.
3. Richten Sie die interne Antennenbaugruppe am Gehäuse aus.
4. Bringen Sie die Schraube (M3x3MM) wieder an, mit der die interne Antennenbaugruppe am System befestigt ist.
5. Führen Sie das Antennenkabel (schwarz) mit einem Werkzeug unter der EMI-Abschirmung durch.
Nächste Schritte
1. Bauen Sie die Systemplatine
2. Installieren Sie den Prozessor.
3. Installieren Sie den Lautsprecher.
4. Bauen Sie das Speichermodul
5. Bauen Sie den Kühlkörper
6. Bauen Sie die Lüfterbaugruppe
7. Setzen Sie die WLAN-Karte
8. Bauen Sie das SSD-Laufwerk
9. Installieren Sie die Festplattenbaugruppe.
10. Bringen Sie die Seitenabdeckung
11. Befolgen Sie die Anweisungen im Abschnitt
ein.
ein.
ein.
ein.
ein.
ein.
an.
Nach der Arbeit an Komponenten im Inneren des Computers.
