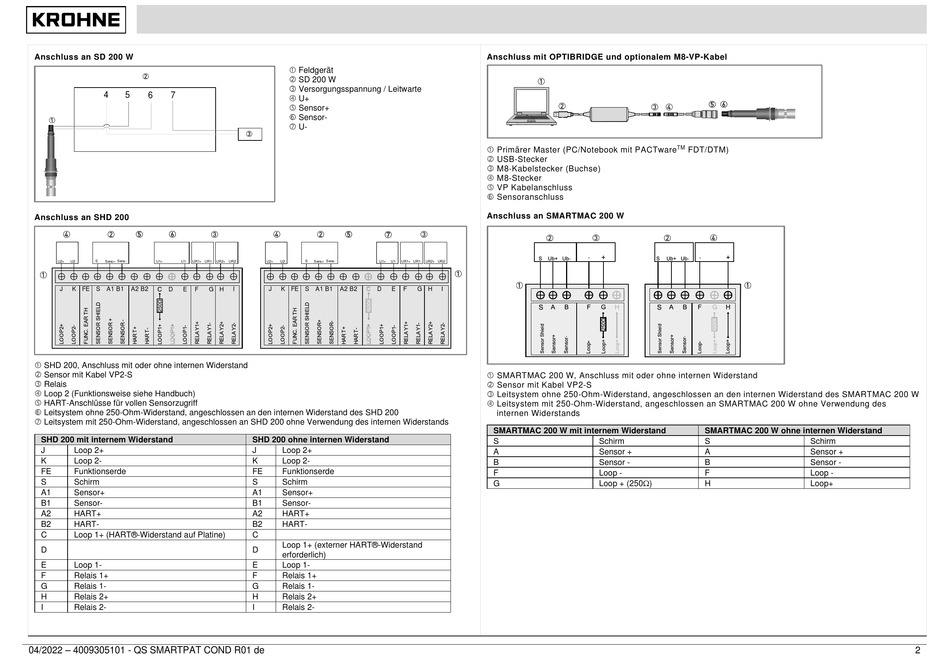

KROHNE SMARTPAT COND Schnellstartanleitung Seite 2

Anschluss an SD 200 W
4 5 6 7
Anschluss an SHD 200
U2+ U2- S Sens+ Sens- U1+ U1- UR1+ UR1- UR2+ UR2-
J K FE S A1 B1 A2 B2 D E F
 SHD 200, Anschluss mit oder ohne internen Widerstand
 Sensor mit Kabel VP2-S
 Relais
 Loop 2 (Funktionsweise siehe Handbuch)
 HART-Anschlüsse für vollen Sensorzugriff
 Leitsystem ohne 250-Ohm-Widerstand, angeschlossen an den internen Widerstand des SHD 200
 Leitsystem mit 250-Ohm-Widerstand, angeschlossen an SHD 200 ohne Verwendung des internen Widerstands
SHD 200 mit internem Widerstand
J Loop 2+
K Loop 2-
FE Funktionserde
S Schirm
A1 Sensor+
B1 Sensor-
A2 HART+
B2 HART-
C Loop 1+ (HART®-Widerstand auf Platine)
D
E Loop 1-
F Relais 1+
G Relais 1-
H Relais 2+
I Relais 2-
04/2022 – 4009305101 - QS SMARTPAT COND R01 de
 Feldgerät
 SD 200 W
 Versorgungsspannung / Leitwarte
 U+
 Sensor+
 Sensor-
 U-
U2+ U2- S Sens+ Sens- U1+
G H I J K FE S A1 B1 A2 B2 C D
SHD 200 ohne internen Widerstand
J Loop 2+
K Loop 2-
FE Funktionserde
S Schirm
A1 Sensor+
B1 Sensor-
A2 HART+
B2 HART-
C
Loop 1+ (externer HART®-Widerstand
D
erforderlich)
E Loop 1-
F Relais 1+
G Relais 1-
H Relais 2+
I Relais 2-
Anschluss mit OPTIBRIDGE und optionalem M8-VP-Kabel
 Primärer Master (PC/Notebook mit PACTware
 USB-Stecker
 M8-Kabelstecker (Buchse)
 M8-Stecker
 VP Kabelanschluss
 Sensoranschluss
Anschluss an SMARTMAC 200 W
U1- UR1+ UR1- UR2+ U R2-
E F G H I
 SMARTMAC 200 W, Anschluss mit oder ohne internen Widerstand
 Sensor mit Kabel VP2-S
 Leitsystem ohne 250-Ohm-Widerstand, angeschlossen an den internen Widerstand des SMARTMAC 200 W
 Leitsystem mit 250-Ohm-Widerstand, angeschlossen an SMARTMAC 200 W ohne Verwendung des
internen Widerstands
SMARTMAC 200 W mit internem Widerstand
S
A
B
F
G
TM
FDT/DTM)
SMARTMAC 200 W ohne internen Widerstand
Schirm S
Sensor + A
Sensor - B
Loop - F
Loop + (250Ω) H
Schirm
Sensor +
Sensor -
Loop -
Loop+
