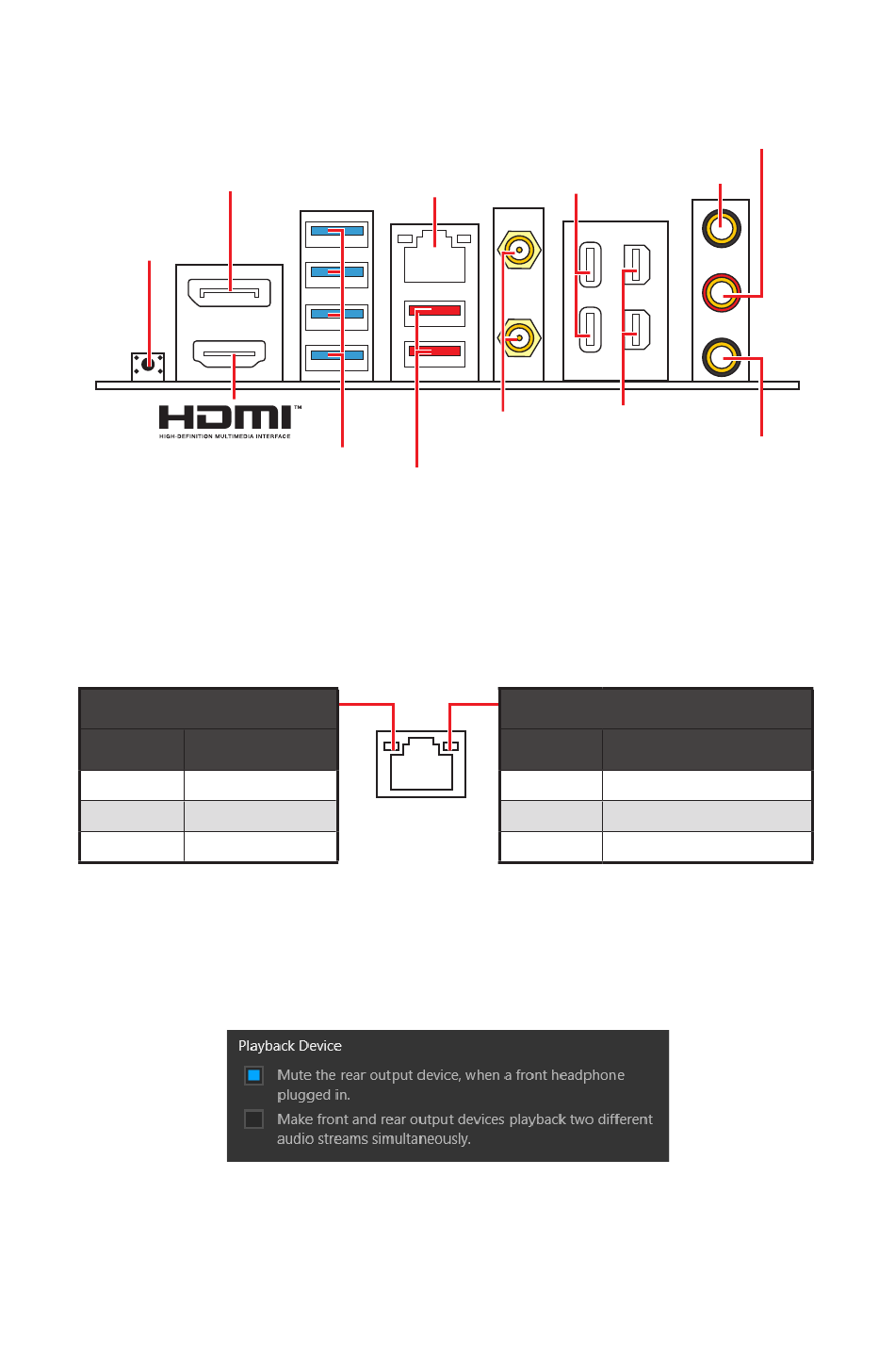

リアI/Oパネル
DisplayPort
クリア CMOS
ボタン
∙ クリアCMOSボタン - このボタンの使用前には、 必ずPCの主電源をオフにして ください。
クリアCMOSボタンを5-10秒押したままにすると、 BIOSがリセッ トされ、 工場出荷時の設定
に戻ります。
LANポートLED状態表
リンク/ アクティビティLED
状態 説明
Off リンクしていません
黄色 リンクしています
点滅 データ通信中です
7.1 チャンネルオーディオの設定
7.1チャンネルオーディオを設定するには 、 フロン トオーディオI/OモジュールをJAUD1コネク
ターに接続してから 、 下記の手順に従って ください 。
1. Realtek Audio Console > Advanced Settings をクリックし 、以 下 の ダイアロ グを
開きます 。
2. Mute the rear output device, when a front headphone plugged in ( フロントヘッド
フォンが挿入されている時に 、 リア出力デバイスをミュートにする ) を選択します 。
3. スピーカーをリアとフロン トI/O パネル上のオーディオジャ ックに挿入します 。 デバイスを
オーディオジャックに挿入すると 、 ダイアログウィ ンドウがポップアップし 、 現在どのデバ
イスを接続したか尋ねてきます 。
2.5 Gbps LAN
Wi-Fiアンテナ
コネクター
USB 3.2
USB 3.2
Gen1
Gen2
(5Gbps)
(10Gbps)
Type-A
Type-A
Thunderbolt 4
ライン入力
(USB-C)
Mini DisplayPort
入力
(Thunderboltに
対応)
スピードLED
状態 説明
Off 10 Mbps
緑色 100/1000 Mbps
オレンジ 2.5 Gbps
ライン出力
マイク入力
11
