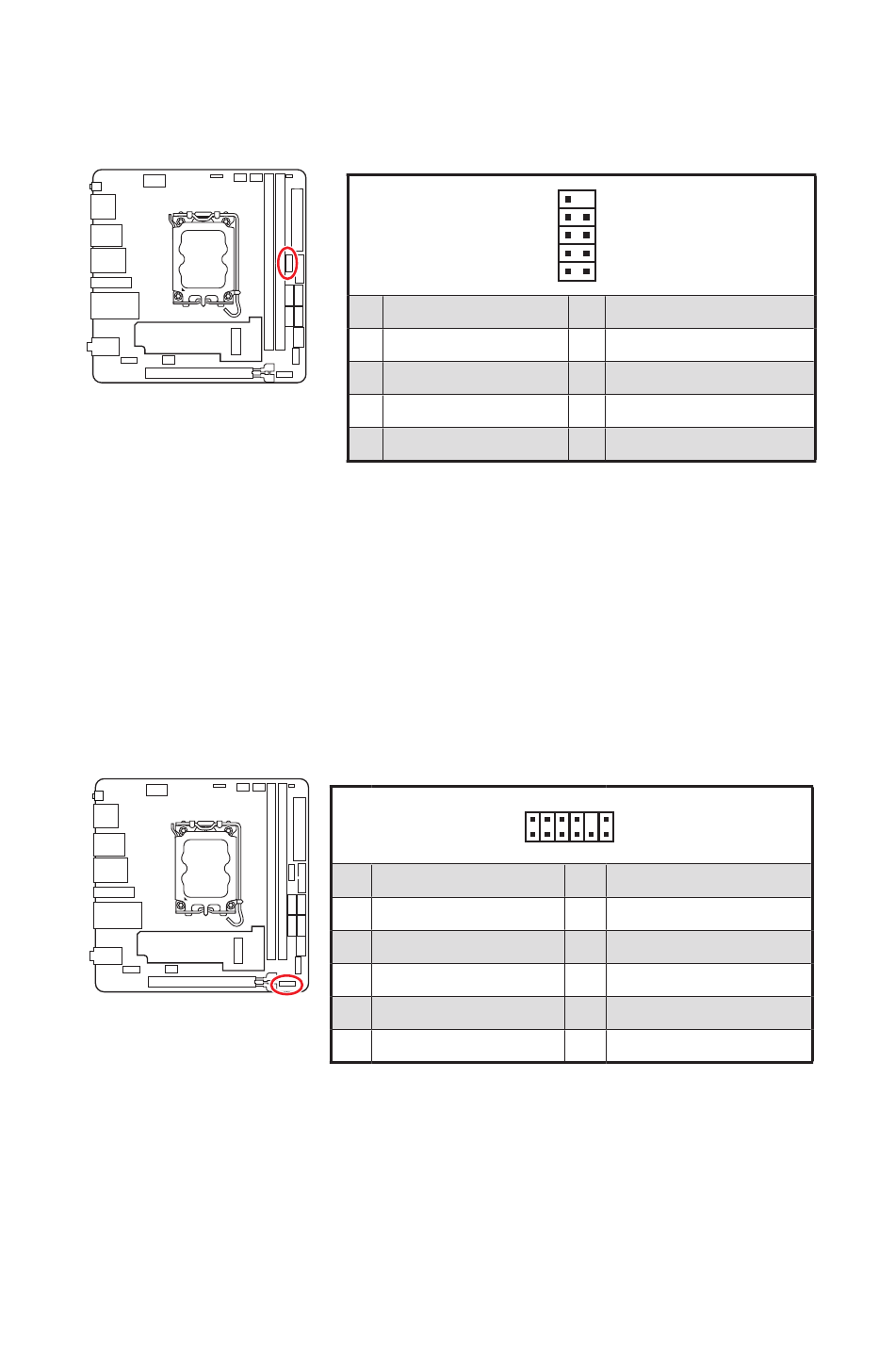

JUSB1 : Connecteur USB 2.0

Ce connecteur vous permet de relier un port USB 2.0 sur le panneau avant.
⚠
Important
Notez que les broches VCC et Terre doivent être branchées correctement afin
∙
d'éviter tout dommage sur la carte mère.
∙ Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veuillez
installer l'utilitaire MSI Center.

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous
référer au manuel du module TPM pour plus d'informations.
1 VCC
3 USB0-
5 USB0+
7 Ground
9 No Pin
1 SPI Power
3 Master In Slave Out (SPI Data)
5 Reserved
7 Ground
9 Reserved
11 Reserved
10 9
2 1
2
4 USB1-
6 USB1+
8 Ground
10
2 12
1
11
2 SPI Chip Select
4 Master Out Slave In (SPI Data)
6 SPI Clock
8 SPI Reset
10 No Pin
12 Interrupt Request
Vue d'ensemble des composants
VCC
NC
