M2_1~3 : Slots M.2 (Touche M)

⚠
Important
La technologie Intel® RST supporte uniquement un SSD M.2 PCIe avec une mémoire
∙
ROM UEFI.
Les slots M2_2~3 supportent Intel® Optane™ Memory.
∙
Installation du module M.2

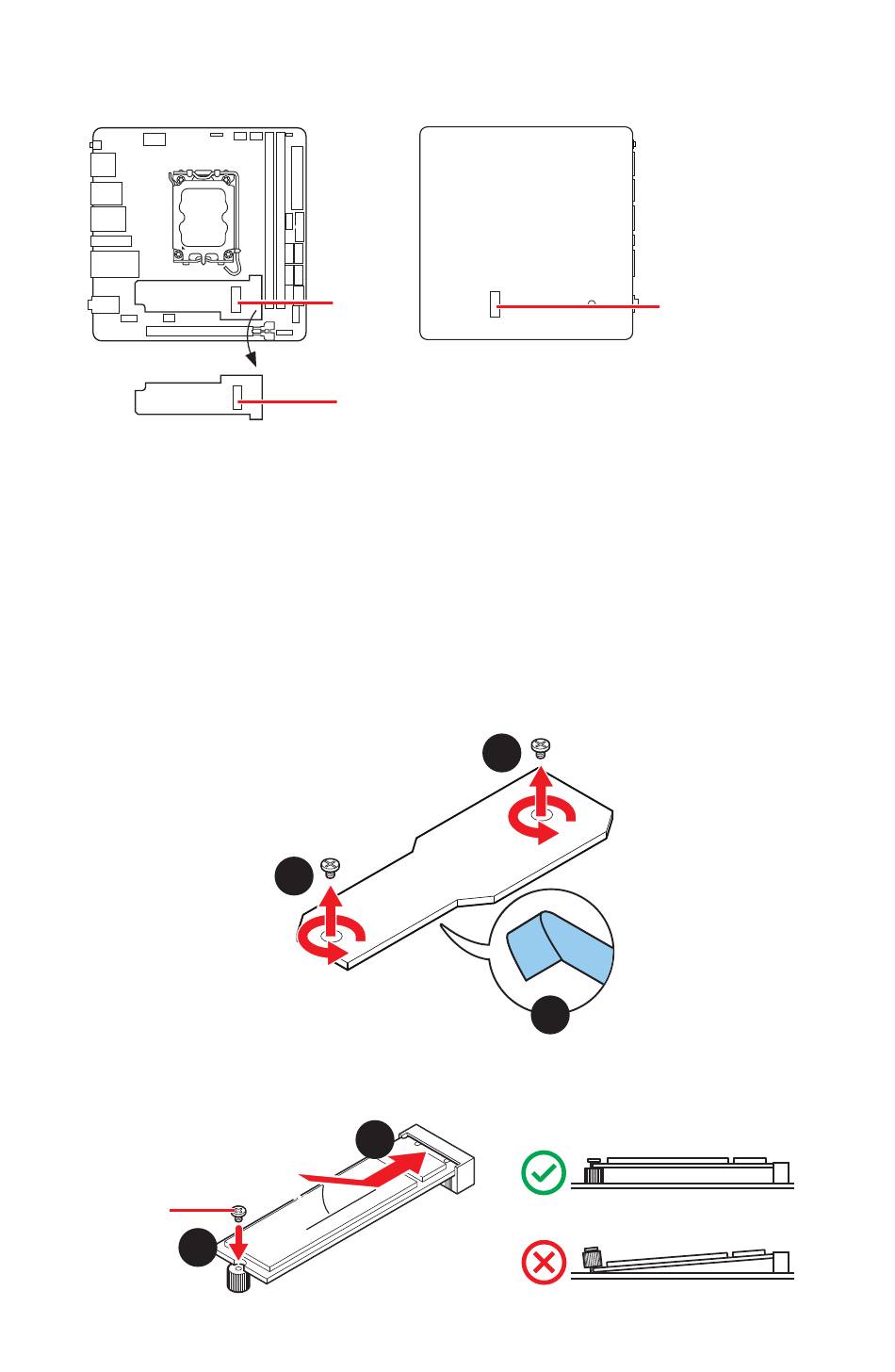

Pour les slots M2_1 et M2_3 :
1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
3. Insérez votre SSD M.2 dans le slot M2_1 à un angle de 30 degrés.
4. Fixez le SSD M.2 avec la vis M.2 8.5H fournie.
Vis 8.5H
4
M2_1
M2_2
1
3
30º 30º
1
2
