Installation
Für die Installation der VA-Basic PLUS benötigen Sie:
•
1 x Frischwassertank mit Kaltwasser (Süßwasser)
•
1 x 12 V Elektroanschluss (10 A) abgesichert
Achten Sie bei der Montage darauf, dass die VA-Basic PLUS jederzeit erreicht werden sollte.
Die VA-Basic PLUS sollte lotrecht und gerade montiert sein.
Die Rohre müssen knickfrei verlegt werden.
Um einen einwandfreien Betrieb zu gewährleisten, muss die VA-Basic PLUS lotrecht an
der Wand montiert werden.
Die maximale Leitungslänge bei einem 1/4"-Rohr beträgt 6 m.
Die maximale Leitungslänge bei einem 3/8"-Rohr beträgt 8 m.
Die VA-Basic PLUS darf nur mit Kaltwasser betrieben werden! Der Betrieb mit
Warmwasser über 45° C führt unweigerlich zur Zerstörung des Systems.
6
Gebrauchsanleitung – VA-Basic PLUS – Ver. 1.1.1 – 04.2022
Beispielinstallation mit Frischwasserank
Bordnetz – Nicht im
Druckschalter 1 - 10 bar
Lieferumfang enthalten
PE
2
4
1
Akku 9,5 - 18 V
24 V Relais mit Sicherung
Systemsicherung
KFZ
Druckschalter
Akkumulator 12 V
Bei einer unsachgemäßen Elektro-Installation der VA-Basic PLUS übernimmt der
Hersteller keine Haftung.
Gebrauchsanleitung – VA-Basic PLUS – Ver. 1.1.1 – 04.2022

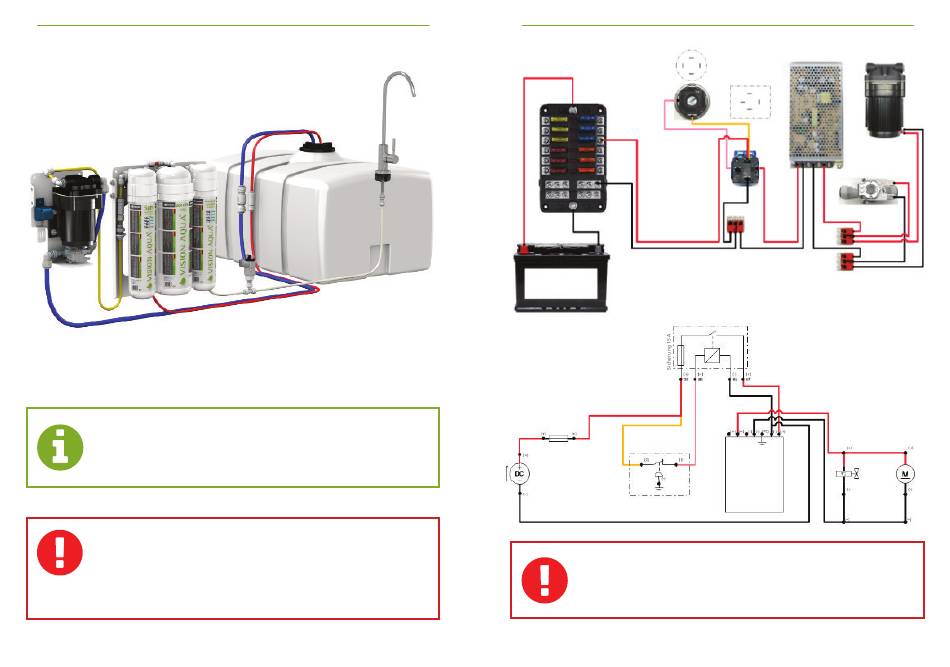

Schaltplan
Anschluss – VA-Basic PLUS
24 V Relais mit Sicherung
30
86
87
85
Output 24 V
Input
12 V
SD-100A-24
Magnetventil
Input: DC 12 V
24 V
(9,5 - 18 V) 12 A
Output: 24 V DC
4,2 A
Druckpumpe
24 V, 3,5 A
7
