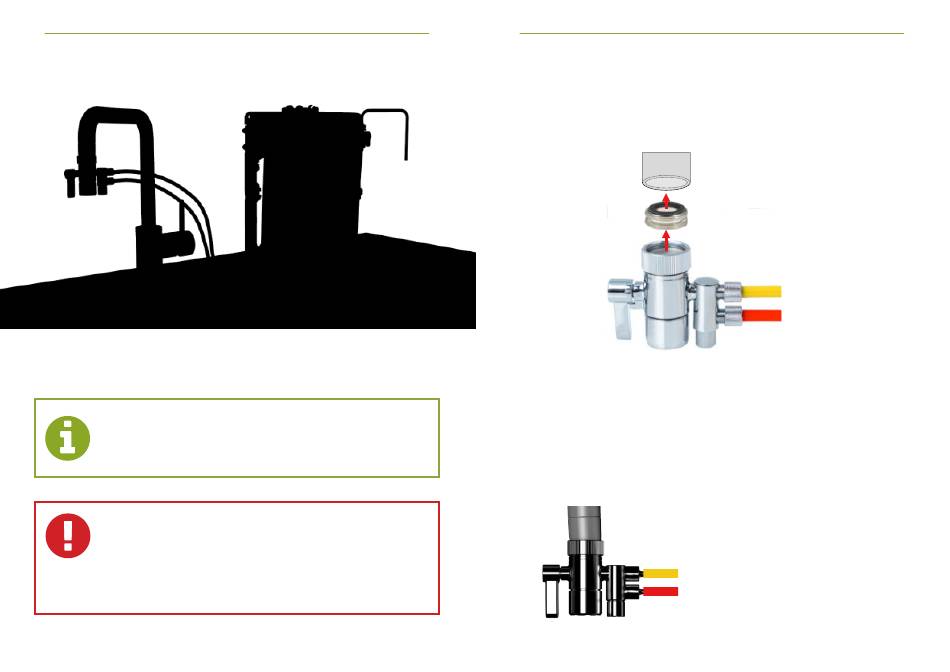

Installation

Für die Installation der VA-Basic benötigen Sie:
Wasserhahn
Wasserzulaufrohr – gelb
Abwasserrohr – rot

Hahnanschluss Adapter

(Umschaltung nur bei
Kaltwasser)
Achten Sie bei der Montage darauf, dass die VA-Basic jederzeit erreichbar ist.
Die VA-Basic sollte lotrecht und gerade montiert sein.
Die Rohre müssen knickfrei verlegt werden.
Um einen einwandfreien Betrieb zu gewährleisten, muss die VA-Basic lotrecht auf-
gestellt werden. Bei einer Wandmontage muss die VA-Basic lotrecht an der Wand
montiert werden.
Die maximale Leitungslänge bei einem 1/4"-Rohr beträgt 6 m.
Die maximale Leitungslänge bei einem 3/8"-Rohr beträgt 8 m.
Die VA-Basic darf nur mit Kaltwasser betrieben werden! Der Betrieb mit Warm-
wasser über 45° C führt unweigerlich zur Zerstörung der Membran.
6
Gebrauchsanleitung – VA-Basic – Ver. 1.1.1 – 05.2023
Der Hahnanschluss Adapter mit Perlator und Rücklauf für Abwasser wird verwendet, um die VA-
Basic nachträglich an einen bestehenden Wasserhahn anzuschließen.
Für die Installation gehen Sie wie folgt vor:
Entnahmestelle für
gefiltertes Wasser

Vorbereitung Wasserhahn

Schließen Sie den Wasserhahn und schrauben Sie den alten Perlator aus dem Wasserhahn heraus.
Ersetzen Sie den Perlator mit dem beigefügten M24 AG zu M22 AG Wasserhahn Adaper. Achten
Sie darauf, dass die Dichtung eingesetzt ist.
Beispielinstallation

Montage Kunststoffrohre

Schrauben Sie die Verschlusskappe der oberen Quetschverbindung (Ausgang Zulauf) ab. Stecken
Sie das gelbe 1/4" Kunststoff-Rohr durch die Verschlusskappe und schieben Sie anschließend das
Rohr bis zum Anschlag auf die Quetschverbindung.
Schrauben Sie nun die Verschlusskappe wieder auf das Gewinde und ziehen Sie den Überwurf
handfest an. Nehmen Sie anschießend das andere Ende des gelben Kunststoff-Rohrs und stecken
Sie es bis zum Anschlag in den linken Schott-Verbinder (Zulauf Frischwasser) an der VA-Basic.
Wiederholen Sie den Vorgang mit dem roten 1/4" Kunststoff-Rohr und schieben Sie das Rohr auf
die untere Quetschverbindung (Rücklauf Abwasser). Nehmen Sie anschießend das andere Ende
des roten Kunststoff-Rohrs und stecken Sie es bis zum Anschlag in den mittleren Schott-Verbinder
(Ausgang Abwasser) an der VA-Basic.
Hahnanschluss Adapter
Wasserhahn Auslauf
M24 AG zu M22 AG - Wasserfilter Wasserhahn Adapter
1/4" Gelb
Hahnanschluss Adapter mit Perlator
und Rücklauf für Abwasser
1/4" Rot
Haben Sie den Hahnanschluss Adapter mit Perlator
und Rücklauf vorbereitet, können Sie ihn auf den be-
reits im Wasserhahn eingesetzten Adapter montie-
ren. Schrauben Sie ihn handfest an.
Gebrauchsanleitung – VA-Basic – Ver. 1.1.1 – 05.2023
7
