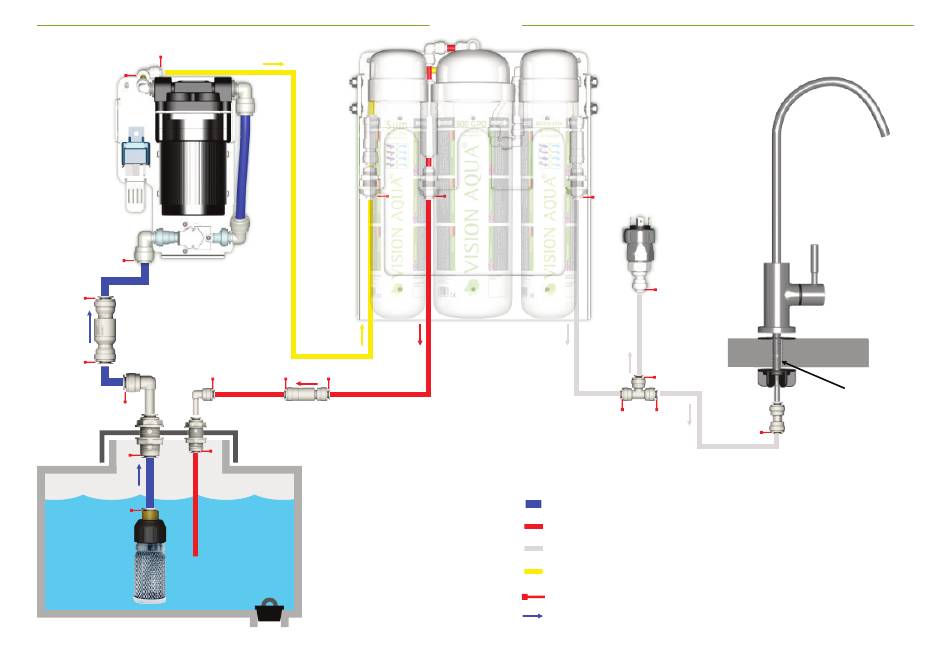

Wasserlaufplan - Vision Aqua VA-Basic PLUS Gebrauchsanleitung

Wasserlaufplan

VA-Basic PLUS Boosterpumpenmodul
G
E
F
C D
B
A
8 Gebrauchsanleitung – VA-Basic PLUS – Ver. 1.1.1 – 04.2022
VA-Basic PLUS
H
Frischwassertank
(nicht im Lieferumfang enthalten)
K
J
I
Legende: Art. Nr. – Komponenten
3/8" Rohr Frischwasser - Blau
A] 1000258 – Saugkorb 1 mm Masche
PE-12-EI-0500F-B
B] NC2249 – Anschlussadapter 3/4" Gewinde BSPP auf 3/8" Rohr AD
C] PP1212W – Schott-Verbinder - 3/8" Rohr AD
1/4" Rohr Abwasser - Rot
PE-08-BI-0500F-R
D] PP1208W – Schott-Verbinder - 1/4" Rohr AD
E] CI221212W – Einsteck-Winkel-Verbinder - 3/8" Stutzen auf 3/8" Rohr AD
1/4" Rohr Reinstwasser - Natur
F] CI220808W – Einsteck-Winkel-Verbinder - 1/4" Stutzen auf 1/4" Rohr AD
PE-08-BI-0500F-N
G] 38SCV – Rückschlag-Ventil (zöllig) - 3/8" Rohr AD
1/4" Rohr Frischwasser - Gelb
H] 14SCV – Rückschlag-Ventil (zöllig) - 1/4" Rohr AD
PE-08-BI-0500F-Y
I] CI0208W – T-Verbinder - Equal Tee - 1/4" Rohr AD
Sicherungsring 3/8" – PIC1812R - 6x
J] PP450822W – Aufschraub-Verbinder - 1/4" Rohr AD auf 1/4" Gewinde
1/4"– PIC1808R -14x
K] 6000002 – Druckschalter aus Edelstahl 1-10 bar - 1/4"
L] PP0408W – Gerader Verbinder - 1/4" Rohr AD
Wasserfließrichtung
Gebrauchsanleitung – VA-Basic PLUS – Ver. 1.1.1 – 04.2022
Wasserlaufplan
Entnahmestelle
Arbeitsplatte
Bohrung ø 12 mm
L
9
