Leitungsaustrittsklappe - Moser Systemelektrik SENKELEKTRANT MIT KLAPPDECKEL Betriebsanleitung

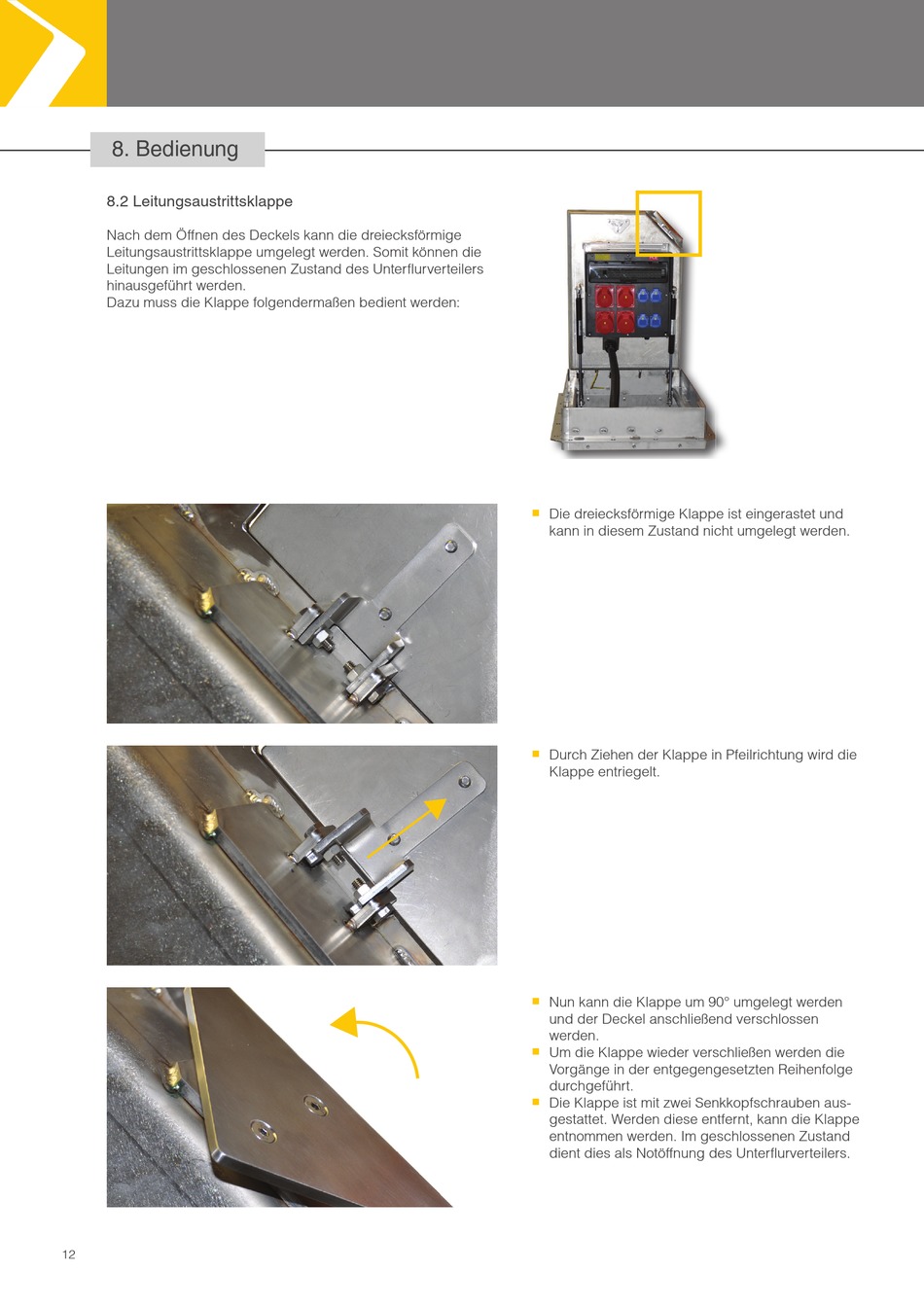

8. Bedienung

8.2 Leitungsaustrittsklappe

Nach dem Ö nen des Deckels kann die dreiecksförmige
Leitungsaustrittsklappe umgelegt werden. Somit können die
Leitungen im geschlossenen Zustand des Unterfl urverteilers
hinausgeführt werden.
Dazu muss die Klappe folgendermaßen bedient werden:
12
Die dreiecksförmige Klappe ist eingerastet und

kann in diesem Zustand nicht umgelegt werden.
Durch Ziehen der Klappe in Pfeilrichtung wird die

Klappe entriegelt.
Nun kann die Klappe um 90° umgelegt werden

und der Deckel anschließend verschlossen
werden.
Um die Klappe wieder verschließen werden die

Vorgänge in der entgegengesetzten Reihenfolge
durchgeführt.
Die Klappe ist mit zwei Senkkopfschrauben aus-

gestattet. Werden diese entfernt, kann die Klappe
entnommen werden. Im geschlossenen Zustand
dient dies als Notö nung des Unterfl urverteilers.
