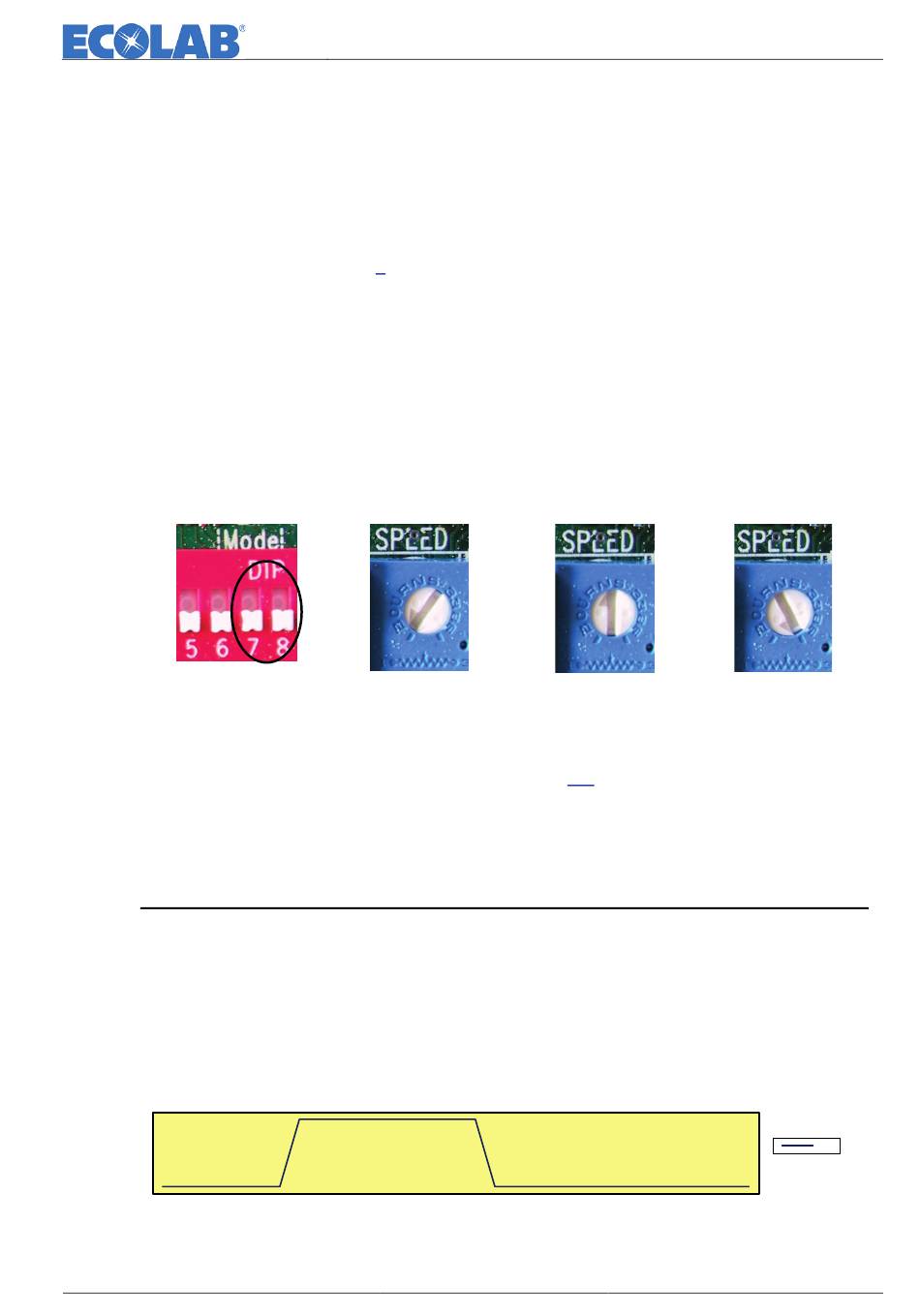

Funktionsbeschreibung, Betrieb und Einstellungen

Die Steuerelektronik wird über einen externen Transformator (siehe Zubehörliste) mit
Spannung versorgt, sobald das entsprechende Freigabesignal von der Geschirrspülmaschine
(GSM) anliegt. Die grüne LED auf der Vorderseite der Einheit leuchtet ständig im
Betriebsmodus, und blinkt im Modus Stand-By.
Die Dosierung kann in den Betriebsarten "kontinuierlich gesteuert", "zeitgesteuert" oder
"leitfähigkeitsgesteuert" durchgeführt werden. Diese Betriebsarten lassen sich auf der Platine
einstellen (siehe auch Kapitel 3).
4.1

Betriebsart Kontinuierlich

Für die Betriebsart "kontinuierliche Dosierung" die DIP-Schalter 7, 8 ("Mode") auf der Platine
auf OFF stellen. Die Motordrehzahl kann am Potentiometer "SPEED"
(Bereich: ca. 4 ... 40 Upm) eingestellt werden.
4.1.1

Einstellungen

Mode
(7=OFF, 8=OFF)
4.1.2

Freigabesignale

Kontakt geschlossen an Eingang "IN1" ( _∏_ GND
•
(mit Magnetfeldsensor:
• Kontakt geschlossen an Eingang "IN2" (Leermeldung)
4.2

Zeitgesteuerte Dosierung

Die gewünschte Reiniger-Konzentration kann auf der Platine eingestellt werden durch:
•
Verändern der Motordrehzahl am Potentiometer "SPEED" (Bereich: ca. 4 ... 40 Upm),
•
Begrenzen der Dosierzeit an DIP-Schalter 1 ... 6 "TIME/Titration" (Bereich: 1 - 126 s),
und
•
Verzögern der Dosierzeit an DIP-Schalter 1 ... 6 "Delay" (Bereich: 0 - 63 s).
4.2.1

Funktions-Prinzipskizze

START DELAY TIME
417101373_Ecodos-PCB.docx
Drehzahl
(ca. 4 Upm)
Siehe Schaltplan Kapitel 5.3, Abb. 5.3)
DOSAGE TIME
- 6 -
Drehzahl
(ca. 20 Upm)
) (Freigabe / Druckschalter)
┴
OFF
Drehzahl
(ca. 40 Upm)
PUMP
