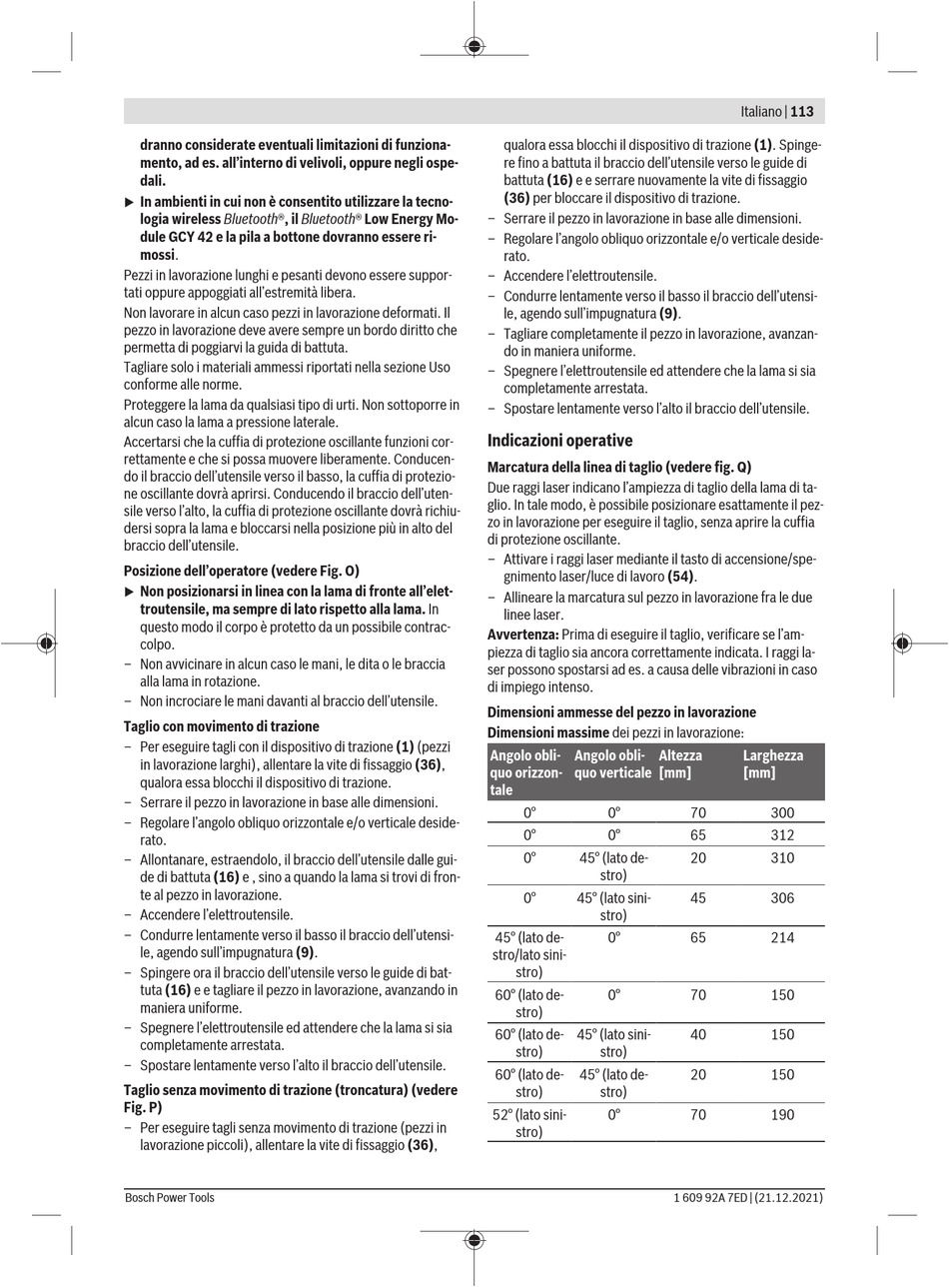

dranno considerate eventuali limitazioni di funziona-
mento, ad es. all'interno di velivoli, oppure negli ospe-
dali.
In ambienti in cui non è consentito utilizzare la tecno-
u
logia wireless Bluetooth®, il Bluetooth® Low Energy Mo-
dule GCY 42 e la pila a bottone dovranno essere ri-
mossi.
Pezzi in lavorazione lunghi e pesanti devono essere suppor-
tati oppure appoggiati all'estremità libera.
Non lavorare in alcun caso pezzi in lavorazione deformati. Il
pezzo in lavorazione deve avere sempre un bordo diritto che
permetta di poggiarvi la guida di battuta.
Tagliare solo i materiali ammessi riportati nella sezione Uso
conforme alle norme.
Proteggere la lama da qualsiasi tipo di urti. Non sottoporre in
alcun caso la lama a pressione laterale.
Accertarsi che la cuffia di protezione oscillante funzioni cor-
rettamente e che si possa muovere liberamente. Conducen-
do il braccio dell'utensile verso il basso, la cuffia di protezio-
ne oscillante dovrà aprirsi. Conducendo il braccio dell'uten-
sile verso l'alto, la cuffia di protezione oscillante dovrà richiu-
dersi sopra la lama e bloccarsi nella posizione più in alto del
braccio dell'utensile.
Posizione dell'operatore (vedere Fig. O)
Non posizionarsi in linea con la lama di fronte all'elet-
u
troutensile, ma sempre di lato rispetto alla lama. In
questo modo il corpo è protetto da un possibile contrac-
colpo.
– Non avvicinare in alcun caso le mani, le dita o le braccia
alla lama in rotazione.
– Non incrociare le mani davanti al braccio dell'utensile.
Taglio con movimento di trazione
– Per eseguire tagli con il dispositivo di trazione (1) (pezzi
in lavorazione larghi), allentare la vite di fissaggio (36),
qualora essa blocchi il dispositivo di trazione.
– Serrare il pezzo in lavorazione in base alle dimensioni.
– Regolare l'angolo obliquo orizzontale e/o verticale deside-
rato.
– Allontanare, estraendolo, il braccio dell'utensile dalle gui-
de di battuta (16) e , sino a quando la lama si trovi di fron-
te al pezzo in lavorazione.
– Accendere l'elettroutensile.
– Condurre lentamente verso il basso il braccio dell'utensi-
le, agendo sull'impugnatura (9).
– Spingere ora il braccio dell'utensile verso le guide di bat-
tuta (16) e e tagliare il pezzo in lavorazione, avanzando in
maniera uniforme.
– Spegnere l'elettroutensile ed attendere che la lama si sia
completamente arrestata.
– Spostare lentamente verso l'alto il braccio dell'utensile.
Taglio senza movimento di trazione (troncatura) (vedere
Fig. P)
– Per eseguire tagli senza movimento di trazione (pezzi in
lavorazione piccoli), allentare la vite di fissaggio (36),
Bosch Power Tools
qualora essa blocchi il dispositivo di trazione (1). Spinge-
re fino a battuta il braccio dell'utensile verso le guide di
battuta (16) e e serrare nuovamente la vite di fissaggio
(36) per bloccare il dispositivo di trazione.
– Serrare il pezzo in lavorazione in base alle dimensioni.
– Regolare l'angolo obliquo orizzontale e/o verticale deside-
rato.
– Accendere l'elettroutensile.
– Condurre lentamente verso il basso il braccio dell'utensi-
le, agendo sull'impugnatura (9).
– Tagliare completamente il pezzo in lavorazione, avanzan-
do in maniera uniforme.
– Spegnere l'elettroutensile ed attendere che la lama si sia
completamente arrestata.
– Spostare lentamente verso l'alto il braccio dell'utensile.
Indicazioni operative
Marcatura della linea di taglio (vedere fig. Q)
Due raggi laser indicano l'ampiezza di taglio della lama di ta-
glio. In tale modo, è possibile posizionare esattamente il pez-
zo in lavorazione per eseguire il taglio, senza aprire la cuffia
di protezione oscillante.
– Attivare i raggi laser mediante il tasto di accensione/spe-
gnimento laser/luce di lavoro (54).
– Allineare la marcatura sul pezzo in lavorazione fra le due
linee laser.
Avvertenza: Prima di eseguire il taglio, verificare se l'am-
piezza di taglio sia ancora correttamente indicata. I raggi la-
ser possono spostarsi ad es. a causa delle vibrazioni in caso
di impiego intenso.
Dimensioni ammesse del pezzo in lavorazione
Dimensioni massime dei pezzi in lavorazione:
Angolo obli-
Angolo obli-
Altezza
quo orizzon-
quo verticale
[mm]
tale
0°
0°
0°
0°
0°
45° (lato de-
stro)
0°
45° (lato sini-
stro)
45° (lato de-
0°
stro/lato sini-
stro)
60° (lato de-
0°
stro)
60° (lato de-
45° (lato sini-
stro)
stro)
60° (lato de-
45° (lato de-
stro)
stro)
52° (lato sini-
0°
stro)
Italiano | 113
Larghezza
[mm]
70
300
65
312
20
310
45
306
65
214
70
150
40
150
20
150
70
190
1 609 92A 7ED | (21.12.2021)
