Bewegungsmelder Mini Basic
(3)
Klemme
(4)
Bewegungsmelder
(5)
Designring
Die Umgebung in der Zwischendecke muss trocken sein.
Max. Stärke der Zwischendecke ca. 25 mm. Einbautiefe min. 35 mm. Abstand zwischen Beton-
decke und Zwischendecke min. 20 mm (Bild 2).
￭
Deckenausschnitt Ø 44...45 mm erstellen (Bild 2).
Gerät anschließen
Empfohlene Leitung J-Y(St)Y 2×2×0,8 (2 Andernpaare, Leiterdurchmesser 0,8 mm dies ent-
spricht einem Leiterquerschnitt von 0,5 mm²).
Bei der Leitungslänge auch die Angaben in der Anleitung des anzuschließenden Gerätes be-
achten.
￭
Als Spannungsversorgung den unverdrosselten Ausgang einer KNX Spannungsversor-
gung oder Netzgerät mit Schutzkleinspannung verwenden.
￭
Anschlussleitung an Klemme (3) (Bild 2) anschließen.
Anschluss allgemein
Klemmenbelegung Bewegungsmelder
Klemme
DC24V +
DC24V –
A
A'
Anschlusspläne für verschiedene KNX-Geräte, siehe Zubehör
82403113
J0082403113

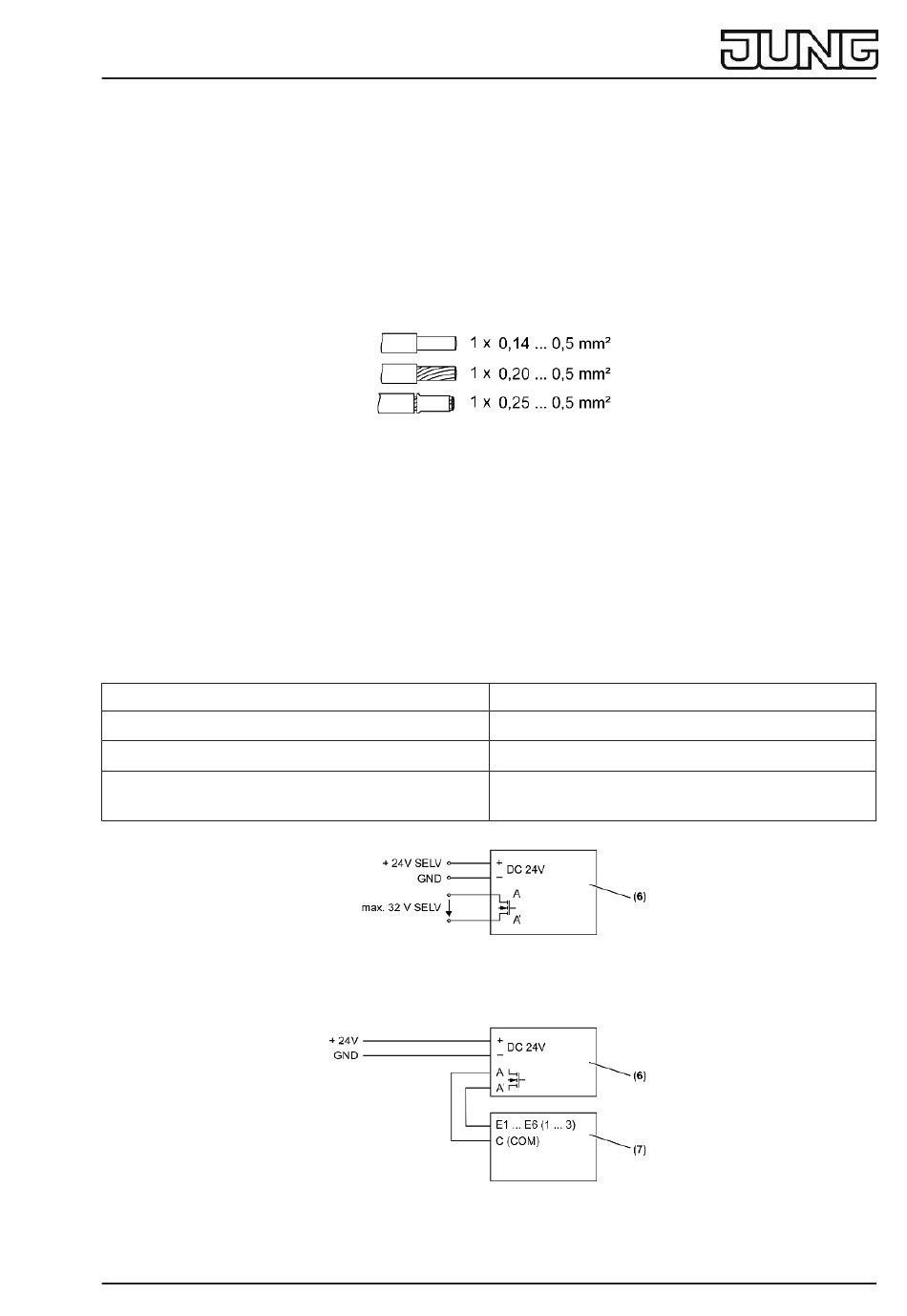

Bild 3: Klemmbarer Leiterquerschnitt
Bild 4: Anschluss allgemein
Bild 5: Anschluss an Multistation, Drehsensor
3 / 7
Anschluss
Versorgungsspannung +
Versorgungsspannung GND
Schaltausgang
17.11.2021
