Geräteteile und Bedienelemente
Geräteteile und Bedienelemente

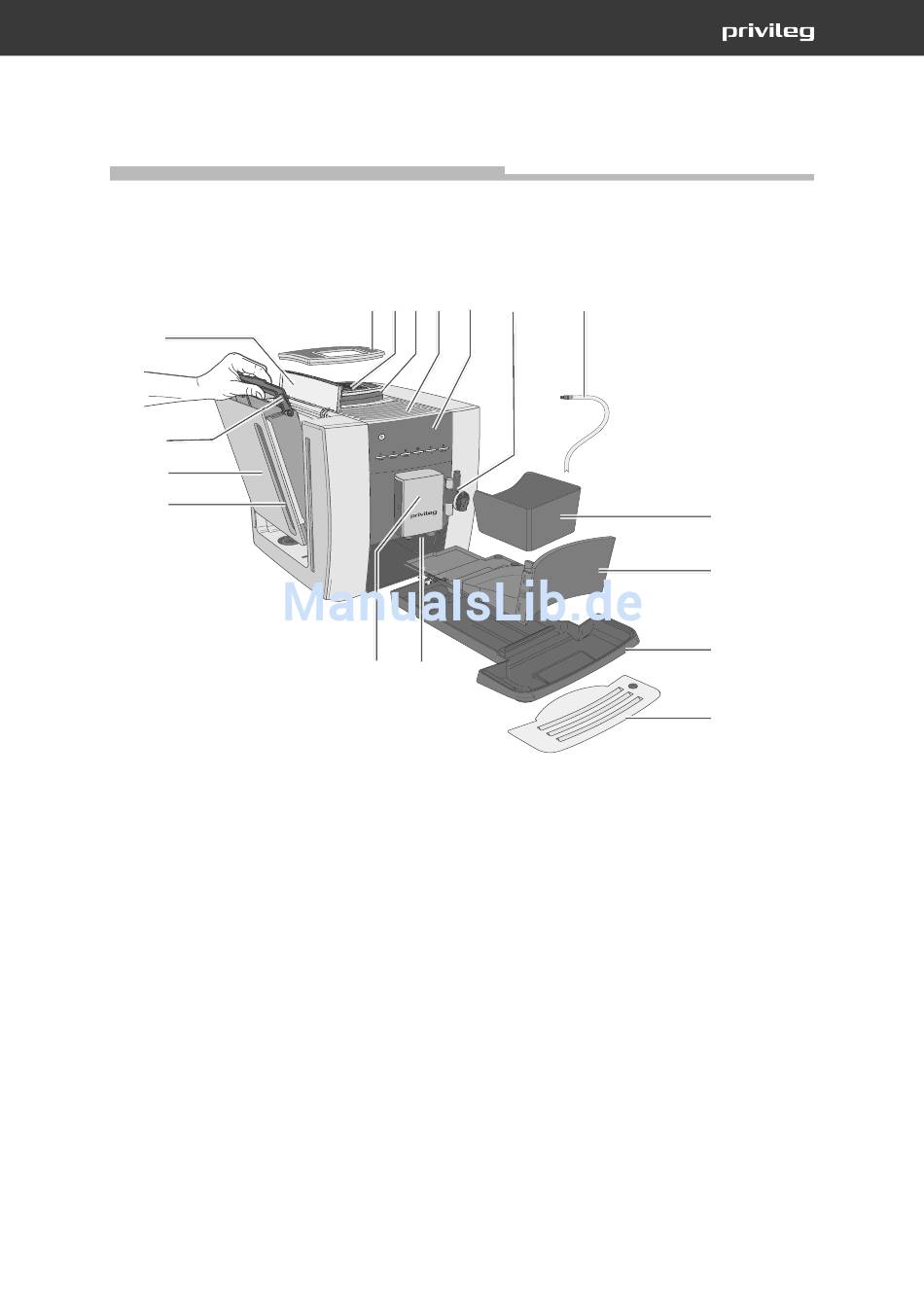

Die Geräteteile
(17)
(16)
(15)
(14)
(1) Abdeckung Kaffeebohnenbehälter
(2) Kaffeepulverschacht
(3) Kaffeebohnenbehälter
(4) Warmhalteplatte
(5) Bedienblende
(6) Milchaufschäumer
(7) Milchschlauch
(8) Tresterbehälter (Kaffeesatzbehälter)
(9) Abtropfschalenaufsatz
(1) (2) (3) (4) (5)
(6)
(13)
(12)
(10) Abtropfschale
(11) Abtropfgitter
(12) Auslauf
(13) Ausgabeeinheit (höhenverstellbar)
(14) Sichtfenster für Wasserfüllstand
(15) Wassertank
(16) Wassertankhenkel
(17) Wassertankdeckel
(7)
(8)
(9)
(10)
(11)
