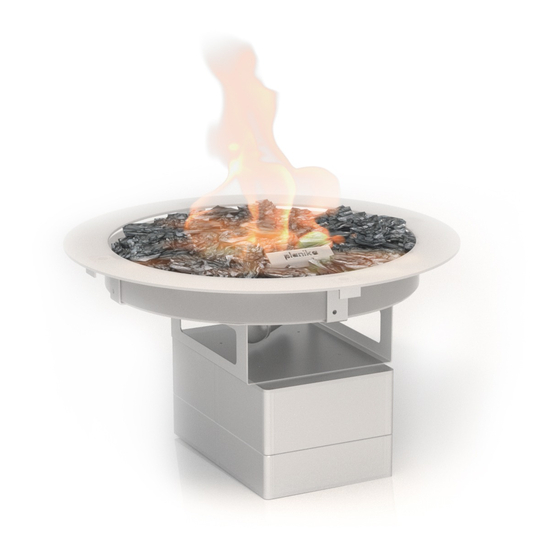

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG GaLiO Fire Pit Insert G20/G25 (Erdgas) G30/G31 (Propan-Butan/Propan) [mm] Copyright Planika Sp. z o.o. www.planikafires.com IG0298#00 25.06.2021...
-
Seite 2: Inhaltsverzeichnis
DIE KENNTNISNAHME DER MONTAGEANLEITUNG UND DEREN AUFBEWAHRUNG SIND PFLICHT EINFÜHRUNG ..................................... 3 SICHERHEITSHINWEISE ................................4 2.1. Handhabung zur Nutzung der Gasflasche ......................... 5 INSTALLATION .................................... 6 3.1. Verpackungsinhalt ................................6 3.2. Auspacken und Installation ............................... 6 MONTAGE ....................................7 4.1. Anleitung zur Anfertigung des Einbaus für das Gerät ....................... -
Seite 3: Einführung
Vorschriften, kann es sein, dass die Garantie nicht anerkannt wird. CE Konformitätserklärung Hiermit erklären wir, dass sowohl die Konstruktion als auch der Bau eines Gasheizgerätes der Firma Planika Sp. z o.o. (mit Sitz in Bydgoskich Przemysłowców 10 85-862 Bydgoszcz, Polen) die grundlegenden Anforderungen der Richtlinie und der Gasgeräteverordnung erfüllen. -
Seite 4: Sicherheitshinweise
Galio Fire Pit Insert muss an einem Ort installiert werden, der für Kinder, unbefugte Personen oder Tiere unzugänglich ist, damit der direkte Kontakt mit den Flammen oder heißem Teilen der Feuerstelle unmöglich ist. Bei einem starken Wind soll Galio Fire Pit Insert sofort ausgeschaltet werden und man muss warten bis der Wind vorbei ist ... -
Seite 5: Handhabung Zur Nutzung Der Gasflasche
2.1. Handhabung zur Nutzung der Gasflasche Das Gerat darf nur mit den vom Hersteller bestimmten Gassorten und Drücken betrieben werden. Die Gasflasche darf nur senkrecht aufgestellt werden, sowohl während des Betriebes als auch beim Transport Die Gasflasche nur an leicht zugänglichen Orten aufstellen, sodass deren Verschließen jederzeit möglich ist. ... -
Seite 6: Installation
Überprüfen, dass die Feuerstelle und andere Komponente während des Transportes nicht beschädigt wurden. Jede Beschädigung unverzüglich dem Beförderungsunternehmen melden. Galio Fire Pit Insert in einen früher angefertigten Einbau installieren, anhand der vorliegenden Montagehinweisen. Die Ziersteine gleichmäßig verteilen, um den Brenner komplett zu bedecken. -
Seite 7: Montage
Planika keine wärmeempfindlichen Gegenstände über dem Kamin platzieren, dies deren Lebensdauer erheblich verringern könnte. Planika übernimmt keine Haftung für Schäden, Folge Einwirkung hoher Temperaturen entstanden sind. Lüftungsgitter oder -schlitz mit einer Lüftungsfläche von mindestens 150 cm2 am tiefsten Punkt platziert ... -
Seite 8: Aufstellen Der Gasflasche
4.2. Aufstellen der Gasflasche Wird das Bedienpanel unter dem Einsatz installiert, muss man in einer Wand der Verkleidung einen Ausschnitt für das Hinausführen der Gasleitungen und des angebundenen Druckminderers anfertigen (nur LPG Version) Abbildung 2 – Anschluss der Gasflasche Die dem Gerät beiliegende Gasleitung ermöglicht die Installation der Gasflasche in der maximalen Entfernung von 3 Meter vom Bedienpanel. -
Seite 9: Installation Des Glaszylinders (Optional)
4.3. Installation des Glaszylinders (optional) Auf dem Brenner sollte einen Glaszylinder aufgesetzt werden. Setzen Sie den Glaszylinder auf die 3 Halterungen und befestigen Sie ihn vorsichtig mit den 3 Schrauben Abbildung 4 – Installation des Glaszylinders 4.4. Gasanschluss ACHTUNG!!! Die Montage und Wartung müssen verpflichtend von qualifizierten und berechtigten Personen wie geschulte Monteure oder Mitarbeiter der spezialisierten Unternehmen durchgeführt werden. -
Seite 10: Anschluss Und Austausch Der Gasflasche (Lpg Version)
(e.g. der Schlauch ist gerissen, geschnitten, abgenutzt) die Komponente gemäß den nationalen und regionalen Vorschriften austauschen. Galio Fire Pit Insert kann an die Metall-, Stahl- oder Kompositflaschen, die mit Propan-Butan- oder Propangas gefüllt sind, angebunden werden. Dem Gerat wird ein angeschraubter Druckminderer von 37 mbar Betriebsdruck beigefügt. - Seite 11 Anschluss der Gasflasche Schneidringverschraubung Schnellkupplung 1. Überprüfen, ob das Gasventil GESCHLOSSEN 1. Die Schutzkappe entfernen. Hierfür kein Werkzeug ist, indem man es im Uhrzeigersinn dreht. verwenden. Die Schutzkappe frei hängen lassen. 2. Die Schutzkappe entfernen und diese aufbewahren. Vor dem Anschluss der Gasflasche überprüfen, 2.
- Seite 12 Abklemmen der Gasflasche Schneidringverschraubung Schnellkupplung Galio Fire Pit Insert ausschalten – die OFF-Stellung. Hauptbrenner und Zündflamme müssen gelöscht sein. Das Flaschenventil zur OFF-Stellung drehen Den Umschalter zur OFF-Stellung -drehen. (im Uhrzeigersinn). Den Druckminderer (oder die Setzen Sie den „schnellverbundenen” Überwurfmutter) NIEMALS beim offenen Druckminderer aufs Gasventil fest und drücken Sie...
-
Seite 13: Austausch Des Druckminderers (Nur Lpg Version)
Druckminderers muss jedes fünfte Jahr stattfinden. Die zugelassenen Druckhöhen: 30mbar, 37mbar (empfohlen), 50mbar. Nur Druckregler nach der EU-Norm EN16129 verwenden. 2. Galio Fire Pit Insert ausschalten – OFF-Stellung Hauptbrenner und Zündflamme müssen ausgeschaltet sein. 3. Den Druckminderer von der Gasflasche trennen (die Anleitung oben). -
Seite 14: Bedienungsanleitung
5. BEDIENUNGSANLEITUNG Galio Fire Pit Insert ist mit einem ferngesteuerten Ventil und einer verbauten Zündung der Pilotflamme ausgestattet. Die Größe der Flamme kann entweder mit einer Fernsteuerung (optional) oder mit einem Wandpanel reguliert werden Foto 3 – Fernbedienung und Wall Switch (Wandpanel) 5.1. - Seite 15 Vergewissern Sie sich, dass im Aufputzgehäuse ca. 12 cm der Leitungen gelassen werden, was den reibungslosen Batterietausch ermöglicht. Foto 5 – Anschluss des Wandpanels Verbinden Sie das Bedienpanel mit den Leitungen, indem Sie den Stecker in die Steckdose stecken Foto 6 –...
-
Seite 16: Batterietausch
5.3. Batterietausch Sollten die Batterien falsch installiert werden, können die Elektronik oder Ventilmotor unumkehrbar beschädigt werden. Die Batterien dürfen nur dann getauscht werden, wenn das Gerät außer Betrieb gesetzt wird. ACHTUNG: Wenn das Gerät mit einem 230 VAC Anschluss ausgestattet ist, befinden sich keine Batterien im Empfänger oder im Batteriekasten. -
Seite 17: Fernbedienung (Optional)
3.5. Fernbedienung (optional) Galio Fire Pit Insert kann mit Fernbedienung gesteuert werden. Dies umfasst die Fernbedienung und Empfänger, der eingebaut wird. Elektrische Verbindungen und Batterien: Fernbedienung: 2 x Batterie 1.5V AAA Empfänger: 4 x Batterie 1.5V AA oder 6 VDC ... -
Seite 18: Stand-By-Modus (Pilotflamme)
Die Zündung der Zündflamme dauert ein paar Sekunden und kann sich nach dem Austausch der Gasflasche um einige Sekunden verlängern Sollte die Zündflamme nach 3 Versuchen nicht gezündet haben, verschließen Sie das Gasventil und setzen Sie sich mit einem Gasinstallateur in Verbindung. ... -
Seite 19: Sofortige Einstellung Der Kleinsten Flamme
5.4.4. Sofortige Einstellung der kleinsten Flamme „-“. Drücken Sie zweimal die Taste Die Flammen gehen automatisch zur Position LOW. ACHTUNG! Die Flamme wird erstmal auf die höchste Stufe steigen und dann die niedrigste Stufe erreichen. Die Beleuchtung des Displays muss eingeschaltet sein, damit die Funktion der sofortigen Einstellung der kleinsten Flamme aktiviert werden könnte. -
Seite 20: Wandpanel (Wall Switch)
5.5. Wandpanel (Wall Switch) Wunschgemäß kann die Feuerstelle Galio Fire Pit Insert mit Wand-Touch-Panel (im Lieferumfang) oder mit Bedienpanel bedient werden. Beide kann man max. 8 Meter vom Gerät installieren. Zusätzlich kann man im Gehäuse des Wandpanels Batterien einsetzen. -
Seite 21: Überprüfung
Sollte das Problem erneut auftauchen, setzen Sie sich bitte mit unserem Händler in Verbindung. 6.2. Überprüfung des Flammenbildes Schalten Sie Galio Fire Pit Insert auf der höchsten Flammenstufe und überprüfen Sie das Flammenbild Die Flamme sollte eine durchgehende Feuerlinie über die gesamte Länge des Hauptbrenners bilden. ... -
Seite 22: Reinigung Der Glaspaneele (Falls Optional Installiert)
Glasscheiben mit starker Verschmutzung und eventuellen Kratzer oder Rissen sollten die Scheibe(n) ausgetauscht werden. Hierfür setzen Sie sich bitte mit Ihrem Händler in Verbindung. Bei Gasleitungen und Druckminderern ist auf die Haltbarkeit der Bauteile zu achten und wenn nötig sollten diese ausgetauscht werden. -
Seite 23: Service
9. SERVICE Bei Problemen mit der Feuerstelle setzen Sie sich mit unserer Serviceabteilung in Verbindung. Bereiten Sie bitte die Antworten zu folgenden Punkten vor: Bitte geben Sie die Serien- und die Rechnungsnummer, um Garantiezeit zu überprüfen Bitte stellen Sie Bilder bzw. Videoaufnahme zu Verfügung, die das Problem bzw. Fehler darstellen. ... -
Seite 24: Garantie
Bedingungen nicht entsprechen, können zum Erlöschen der Garantie führen. Im Falle einer Reklamation wenden Sie ich bitte an Ihren Händler. Der Lieferant bzw. Ihr Händler wird sich bei Bedarf an die Firma Planika wenden. Herstellergarantie beträgt 2 Jahre ab Kaufdatum. Detaillierte Informationen zu Garantie finden Sie unter https://www.planikafires.com/warranty-cards/... - Seite 25 VERKÄUFER Name: Adresse: Tel/Fax: Verkaufsdatum: Siegel und Unterschrift des Verkäufers KÄUFER Name: Adresse: Tel/Fax: Kaufdatum: Das Gerät muss von einem zertifizierten und qualifizierten Spezialist installiert werden, der über alle nach dem lokalen Recht erforderliche Qualifikationen verfügt. Außerdem soll das Gerät gemäß der in der Bedienungs- und Montageanleitung enthaltenen Anweisungen installiert werden.
