Inhaltszusammenfassung für Planika GaLiO Fire Pit Insert

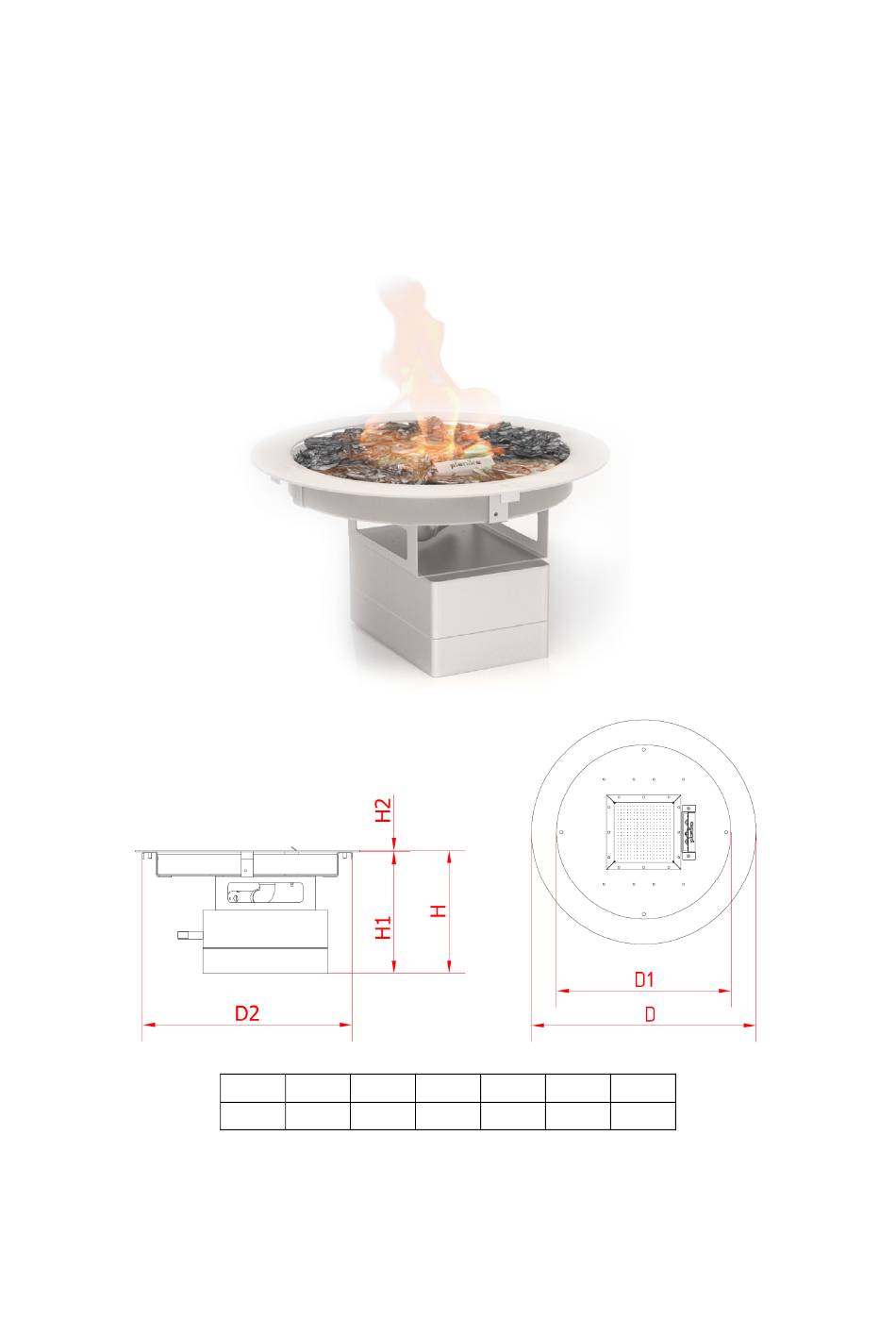

- Seite 1 MONTAGEANLEITUNG GaLiO Fire Pit Insert #2 G20/G25 (Erdgas) G30/G31 (Propan-Butan/Propan) H H1 H2 D [mm] 247 3 Hergestellt durch: Planika Sp. z o.o. Bydgoska 38 86-061 Brzoza Polen Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01 22.02.2018...
-
Seite 2: Inhaltsverzeichnis
Anschluss und Austausch der Gasflasche (nur LPG Version) ................11 Adapters für verschiedene Typen der Gasflaschen(nur LPG Version) ............13 Austausch des Druckminderers (nur LPG Version) ..................14 TECHNISCHE DATEN ..............................15 KONTAKTDATEN DES HERSTELLERS ........................16 Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01 22.02.2018... -
Seite 3: Einführung
EINFÜHRUNG Die Feuerstelle GaLiO Fire Pit Insert ist ein dekoratives Gerät mit Brennstoffeffekt und ausschließlich zur Nutzung im Außenbereich bestimmt. Bevor man das Gerät installiert und in Betrieb nimmt, soll man sich sorgfältig mit der Montage- und Betriebsanleitung vertraut machen. Die vorliegende Montageanleitung soll für die ganze Verwendungsdauer aufbewahrt werden. -
Seite 4: Handhabung Zur Nutzung Der Gasflasche
1x Gummischlauch für Gas 4m – vormontiert (nur LPG Version) • 1x Druckminderer (37mbar) – vormontiert (nur LPG Version) • 1x Euro Set Adaptern (nur LPG Version) • 1x Montage- und 1x Betriebsanleitung • Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01 22.02.2018... -
Seite 5: Auspacken Und Installation
Überprüfen, dass der Einsatz und seine Komponente beim Transport nicht beschädigt wurden. Jede • Beschädigung unverzüglich dem Beförderungsunternehmen melden. Die Feuerstelle GaLiO Fire Pit Insert in einen früher angefertigten Einbau installieren, anhand der • vorliegenden Montagehinweisen. Die Deko-Steine in der Rinne regelmäßig verteilen und somit den Brenner komplett bedecken. -
Seite 6: Montage
Geräte oder andere wärmeempfindliche Gegenstände installiert werden, da dies die Lebensdauer dieser Gegenstände erheblich verringern könnte. Planika übernimmt keine Haftung für Schäden, die als Folge der Einwirkung hoher Temperaturen entstanden sind. Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01... - Seite 7 Gehäuse ohne eine Abdachung eingeplannt wurde, muss der dem heißen Luft ausgesetzte Innenbereich aus nicht brennbaren Stoffen ausgeführt werden. Das Gerät darf nur in Betrieb genommen werden, wenn es fachgerecht eingebaut wurde. • Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01 22.02.2018...
-
Seite 8: Anleitung Zur Anfertigung Des Einbaus Für Das Gerät
ACHTUNG! Der Niveauunterschied zwischen den Seiten des Einsatzes darf 2 mm nicht überschreiten! Eine • falsche Ausrichtung kann die ordnungsgemäße Arbeit des Geräts beeinträchtigen oder bis zu einem Brand führen! Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01 22.02.2018... -
Seite 9: Montage Der Gasflasche (Nur Lpg Version)
Die dem Gerät beiliegende Gasleitung ermöglicht die Installation der Gasflasche in der maximalen • Entfernung 3 Meter vom Bedienpanel. Die Gasflasche darf aber nicht näher als 1,5 Meter von der Feuerquelle installiert werden. Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01 22.02.2018... - Seite 10 • Soll der GaLiO Fire Pit Einsatz aus einem Grund aus der Verkleidung herausgezogen werden, muss das Gerät erstmal abgeschaltet und das Gasventil verschlossen werden!!! • Die vorliegende Montageanleitung soll für die ganze Verwendungsdauer aufbewahrt werden. Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01...
-
Seite 11: Installation Des Gasanschlusses
(e.g. der Schlauch ist gerissen, geschnitten, abgenutzt) die Komponente gemäß den nationalen und regionalen Vorschriften austauschen. GaLiO Fire Pit Insert kann an die Metall-, Stahl- oder Kompositflaschen, die mit Propan-Butan- oder Propangas gefüllt sind, angebunden werden. Dem Gerät wird ein angeschraubter Druckminderer von 37 mbar Betriebsdruck beigefügt. - Seite 12 Undichtigkeit oder des Gasgeruchs schließen Sie das Flaschenventil sofort. Das Gerät darf nicht in Betrieb genommen werden, sobald welche Undichtigkeiten bestehen. Nach der Beseitigung der Undichtigkeiten darf man das Flaschenventil wieder öffnen. • Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01 22.02.2018...
-
Seite 13: Adapters Für Verschiedene Typen Der Gasflaschen(Nur Lpg Version)
Abklemmen der Gasflasche Schneideringverschraubung Schnellkupplung Schalten Sie das Gerät GaLiO Fire Pit Insert aus – die OFF-Stellung. Hauptbrenner und Zündflamme müssen gelöscht sein. 2. Drehen Sie das Flaschenventil zur AUS- 2. Drehen Sie den Umschalter zur OFF- Stellung (im Uhrzeigersinn). -
Seite 14: Austausch Des Druckminderers (Nur Lpg Version)
Druckminderer muss jedes fünfte Jahr stattfinden! Die zugelassenen Druckhöhen: 30mbar, 37mbar (empfohlen), 50mbar. Nur Druckregler nach der EU-Norm EN16129 verwenden. 2. Schalten Sie GaLiO Fire Pit Insert aus – Stellung OFF. Hauptbrenner und Zündflamme müssen ausgeschaltet sein. 3. Trennen Sie den Druckminderer von der Gasflasche (die Anleitung oben). -
Seite 15: Technische Daten
22,2 27,0 35,4 11,0 maximalen Flammenniveau Hauptbrennerdüse Zündanlage G30-ZP2M-L G30-ZP2M-L G30-ZP2M-L G30-ZP2M-L Gasventil Mertik GV 60 Mertik GV 60 Mertik GV 60 Mertik GV 60 Gasanschluss Ø9mm Ø9mm Ø9mm Gewinde außen ⅜” Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01 22.02.2018... -
Seite 16: Kontaktdaten Des Herstellers
KONTAKTDATEN DES HERSTELLERS Hersteller: Planika Sp. z o.o. Kontaktdaten: Bydgoska 38 86-061 Brzoza Polen Telefon: + 48 52 364 11 60 Fax: + 48 52 364 11 70 Copyright Planika Sp. z o.o. www.planikafires.com IG0122#01 22.02.2018...
