Inbetriebnahmeanleitung

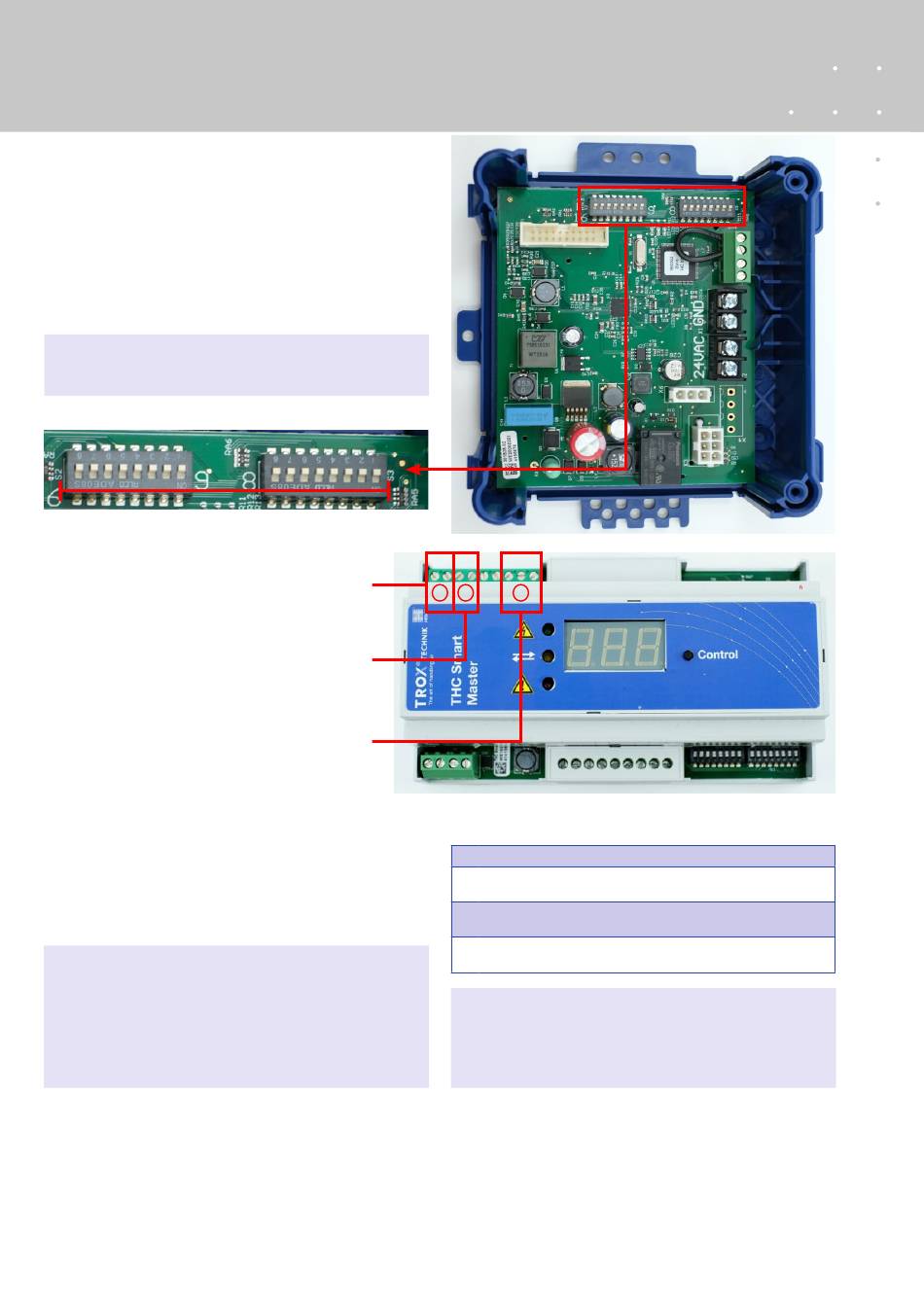

Zuordnung und Aktivierung der THC Smart Links
Jeder Link erhält eine individuelle Nummer. Es darf
immer nur 1 DIP Switch auf «on» sein an einem Smart
Link. Die Vergabe der Nummer je Klappe ist frei, muss
jedoch mit dem Master übereinstimmen.
Beispiel: DIP Switch 1 auf «on» = Klappe 1
Hinweis: Wenn mehr als 1 DIP Switch auf Stellung
«on» ist, leuchtet die rote LED.
16
1: Befehl «Auf» für Brandschutzklappen
Klemmenblock X2/ Klemmen 1 + GND:
Kontakt geschlossen = Klappenbefehl auf
Kontakt offen = Klappenbefehl zu
2: Externer Reset
Klemmenblock X2/ Klemmen 2 + GND:
Kontakt geschlossen = Reset
3: Anschluss für Modbus RTU Schnittstelle
Klemmenblock X2/ Klemmen GND /B+/A-
Kommunikationskanal
Bei mehr als einem THC-Smart Master in der Anlage
ist jeder mit einem separaten Kommunikationskanal zu
betreiben.Es stehen 16 unterschiedliche Kanäle zur
Verfügung. Die Adressierung geht Hexadezimal von«0»
bis «E». Standardmässig ist Kanal «B» gewählt. Um die
Kanäle umzustellen, darf nur ein Master aktiv sein.
Empfehlung:
Bei Inbetriebnahme oder Problemen anderen Kanal
einstellen.
Bei nachträglichem Aufschalten von zusätzlichen
Klappen ist zwingend ein Suchlauf zu starten, indem
ein neuer Kanal eingestellt wird.
Die Grundeinstellungen sind nun abgeschlossen und das System ist betriebsbereit.
Weitere Möglichkeiten zur Signalisierung oder Ansteuerung von Ventilatoren, Lüftungsgeräte etc.:
•
Klemmenblock X3 / Klemme 4-5: potentialfreier Kontakt (offen = Störung)
•
Klemmenblock X3 / Klemme 6-7: potentialfreier Kontakt (offen = Rauchmelder hat ausgelöst
8
1
1/GND
2/GND
GND/B+/A-
1
2
3
Einstellung des Kanals bei zusätzlichen Klappen:
1
Master stromlos machen und wieder einschalten
Während dem Aufstarten des Masters den Knopf «Control» auf
2
der Frontseite gedrückt halten
Anschliessend wird der Kanal gewechselt. Der Buchstabe «B»
3
springt auf «C» dann auf «D» usw.
Nach dem Loslassen des Control-Knopfs wird ein Suchlauf
4
gestartet und der eingestellte Kanal an die Slaves übermittelt.
Empfehlung:
Eingestellten Kanal auf dem Anlageschema oder dem
Gerät aufschreiben.
Modbus Slave Adress
Modbus Con g
