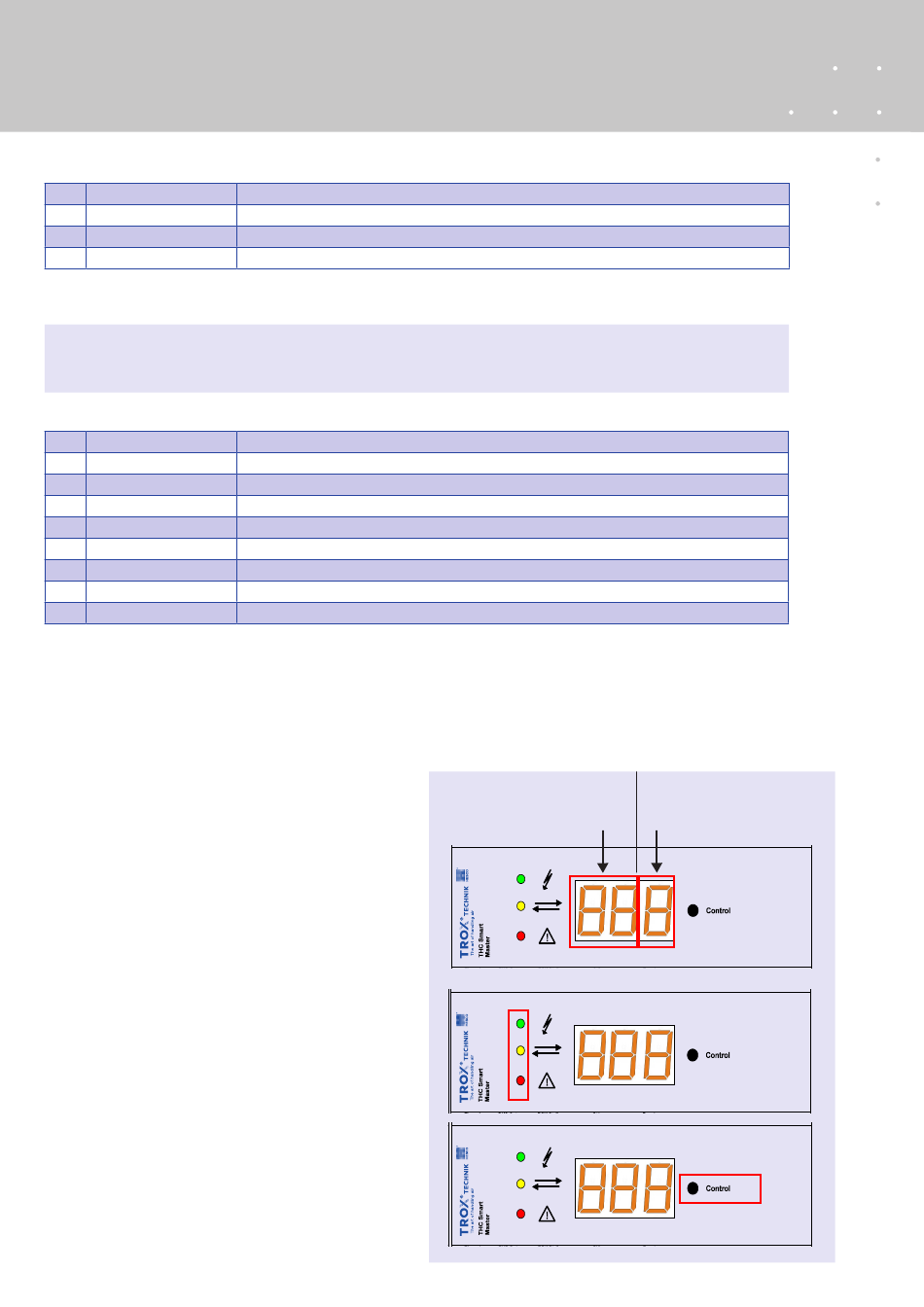

Modbus Anbindung
Modbus Anbindung des Mastergerätes: Register 0 und 1 (Read/Write)
Bit
Bezeichnung
0
Reset
1
W-Lauf
2
BSK BUS
Register eins muss zyklisch gesetzt werden. Wenn mehr als zwei Minuten kein Schreiben erfolgt auf das Register 2 werden die BSK's
geschlossen.
Hinweis: Abfragegeschwindigkeit (Scan rate) im Modbus-Controller auf >5000ms setzen.
Modbus Anbindung des Mastergerätes: Register 2 bis 10 (nur Read)
Bit
Bezeichnung
0
Run OK
1
Error
2
CPU Active
3
Allle Kla offen
4
Kla geschlossen
5
Kla Timeout
6
Bus Error
7
Toggle Bit
Die Modbus Schnittstelle unterstützt folgende Funktions Codes:
•
Read Funktionscode 03 Multiple Read 0x03
•
Write Funktionscode 06 Single Write 0x06
Display-Meldungen
Digit 3 / Fehlercodes:
R
= Rauch
S
= Status (BSK in falscher Position)
C
= Kommunikation (Leitungsunterbruch,
Kommunikationsproblem)
SER = Servicelauf
«0...16» blinkt kurz auf: Abfrage Slave
«Opn» blinkt kurz auf:
Klappen offen
«Clo» blinkt kurz auf:
Klappen geschlossen
«-r-» blinkt kurz auf:
«run», Klappe fährt
LED Legende:
grün dauernd = Spannung ok
gelb blinkend = Kommunikation
rot dauernd
= Störung
Control Taste:
Eingestellter Kanal = 2 s drücken
Wartungslauf
= 4 s drücken
Fehler anzeigen
= 1 x kurz drücken
Fehler quittieren
= nochmal kurz drücken
Drücken beim Aufstarten des Mastergerätes wechselt
den Kanal. (Standard = Kanal B)
10
Beschreibung
Quittiert anstehende Fehler am Gerät ohne Anzeige auf dem Display
Startet den Wartungslauf, wird automatisch auf 0 gesetzt wenn Wartungslauf beendet ist
Bit setzen für Einzelsteuerung der Klappen, ansonsten ist das Register 1 nicht aktiv
Beschreibung
Kein Fehler im System: 1
Wenn allgemeiner Fehler anliegt: 1
Wenn Prozessor läuft: immer 1
Alle Klappen offen im System
Mindestens eine Klappe im System geschlossen
Mindestens eine Klappe im Timeout
Mindestens eine Klappe hat Bus Error
Wechselt ca. alle 3s von 0 auf 1
Digit 1+2 =
Digit 3 =
Slave-
Fehler-
Nummer
Code
Einzelne Brandschutzklappen aktivieren
Einzelne Brandschutzklappen aktivieren
Einzelne Brandschutzklappen aktivieren
