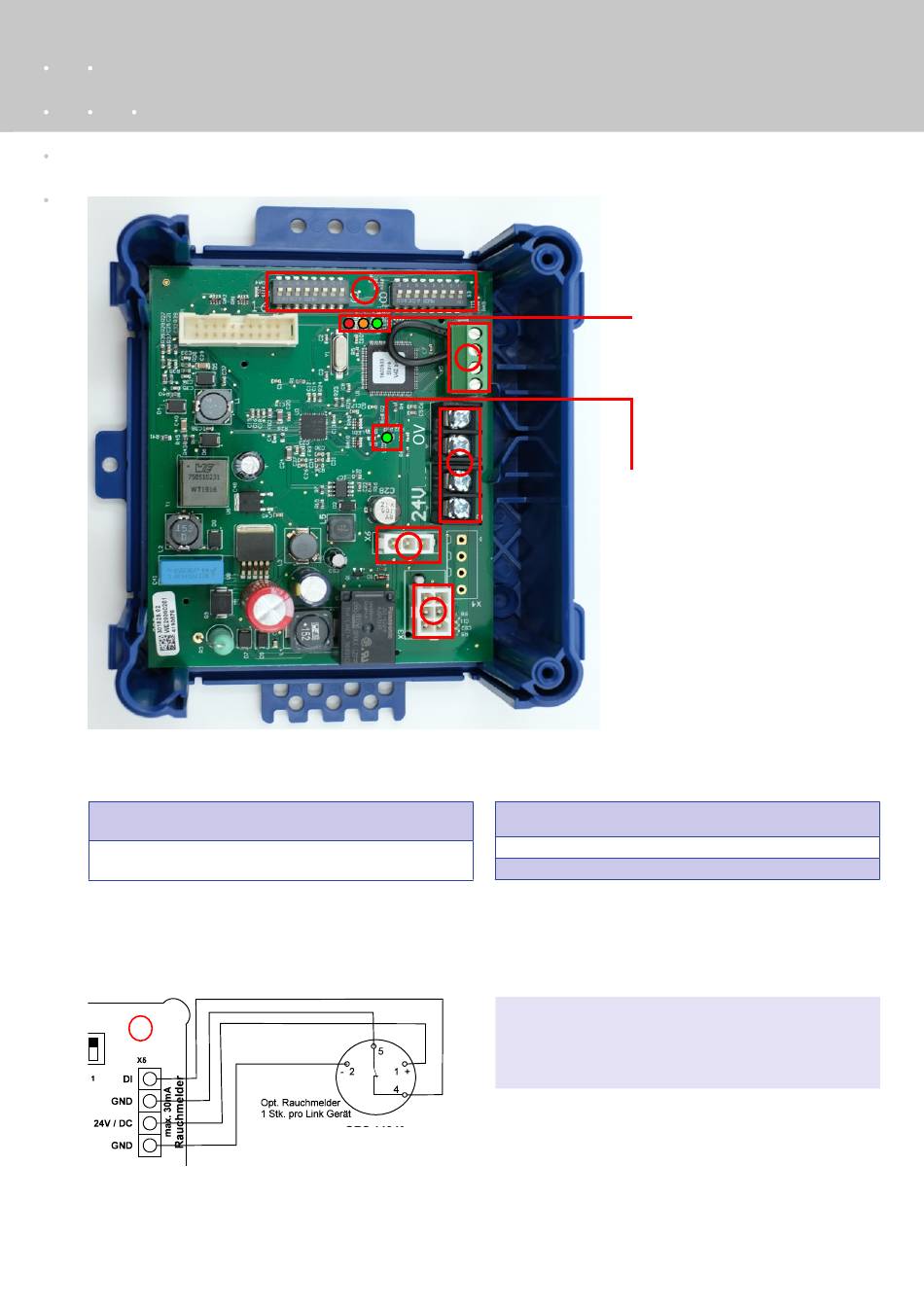

THC Smart Link (Slave)
Legende
DIP Switch für Adressierung der Brandschutzklappen
1
(on = Klappe adressiert)
Anschluss Rauchmelder ORS 142K oder LRS01
2
(Drahtbrücke entfernen)
Anschluss Rauchmelder
2
1
2
3
4
5
ORS 142 K / LRS01
THC Smart Link
LED1:
grün = Klappe offen
orange = Klappe fährt
rot dauernd = Klappe geschlossen
rot blinkt = Klappe nicht adressiert
LED2:
Blinkt unregelmässig sobald
Spannung anliegt und Kommuni-
kation funktioniert
Bus Anschluss vom THC Smart Master und zum Schlaufen mit
3
nächster BSK
4
Stecker für Speisung Federrücklaufantrieb
5
Stecker für Endlagenschalter Federrücklaufantrieb
Hinweise:
•
Andere Rauchmeldertypen auf Anfrage.
•
Max. 30 m A pro Rauchmelder, max. 1 Melder
pro Gerät
