Voraussetzungen THC Smart Master
BSK pro Master:
Nennspannung:
Funktionsbereich:
Einspeisung:
Netzfilter:
Verdrahtung:
Kabel:
Leitungslänge:
Minimale Spannung:
Einsatzgebiet:
•
Kleinanlagen ohne komplexe Anforderungen
•
Kostengünstige Steuereinheit
•
Freie Bustopologie
•
Mittelgrosser Inbetriebnahme Aufwand
Hinweis: Nicht geeignet für Industrie, Chemie und Anlagen mit hoher Funktionalitätsanforderung

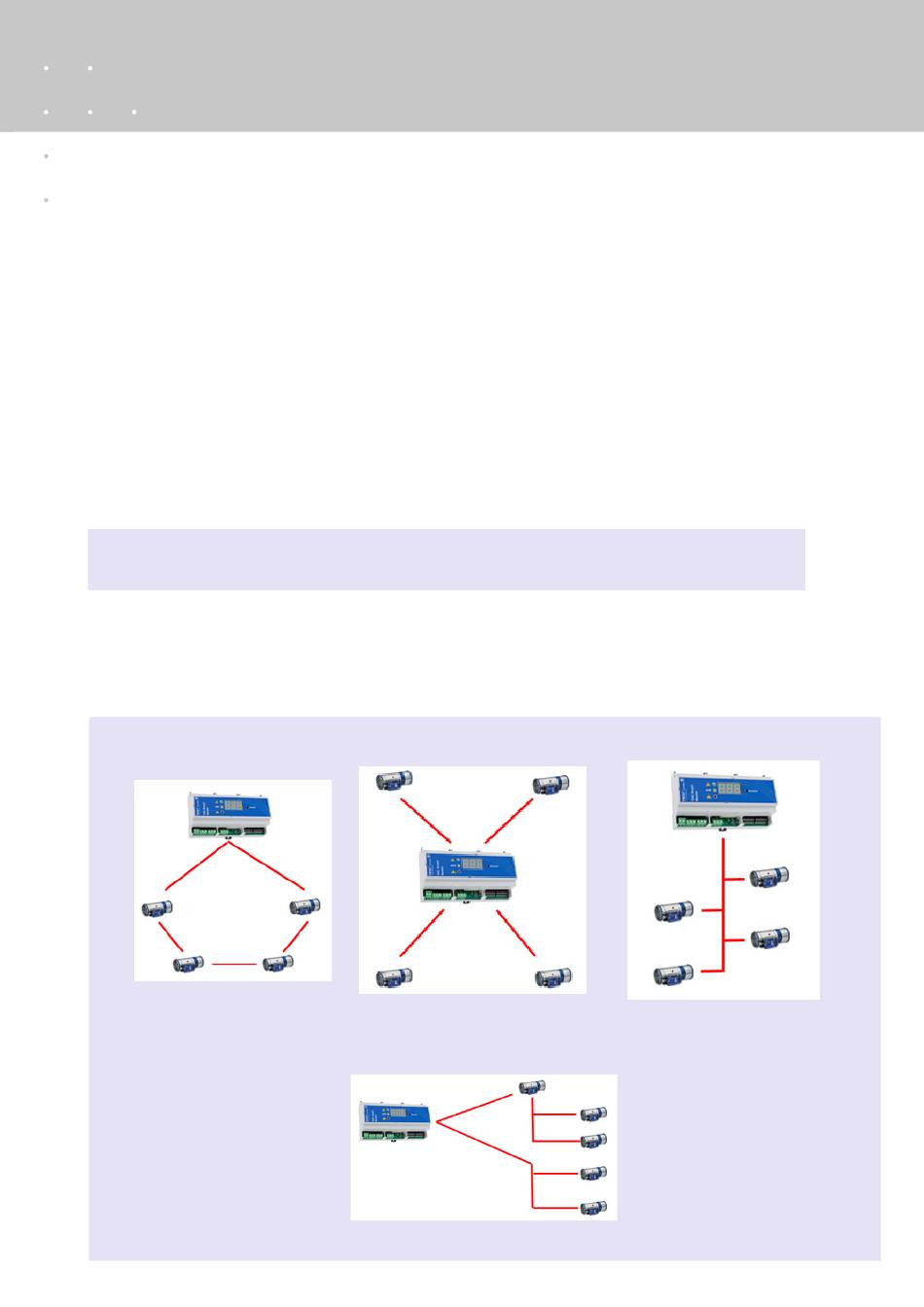

Mögliche Topologien
Ringverdrahtung
Max. 16 (inklusive je 1 Rauchmelder ORS142 K oder LRS01)
DC 27V
DC 23V bis 28.8 V
Via Gleichstromnetzteil (MEAN WELL RSP-200-27 oder MEAN WELL NDR240-24
oder gleichwertig)
Pro Master ein mitgelieferter Netzfilter einsetzen
Ring (empfohlen) Stern, Bus, Baum (siehe Grafik)
mindestens TT 2x1,5mm2
Abgang vom Master bis Verteildose: 2 x 2,5mm², ab da Abgänge mit 2x 1,5mm²
max 100m
an jedem Verbraucher >23V DC
Sternverdrahtung
Baumverdrahtung
Das System
Busverdrahtung
