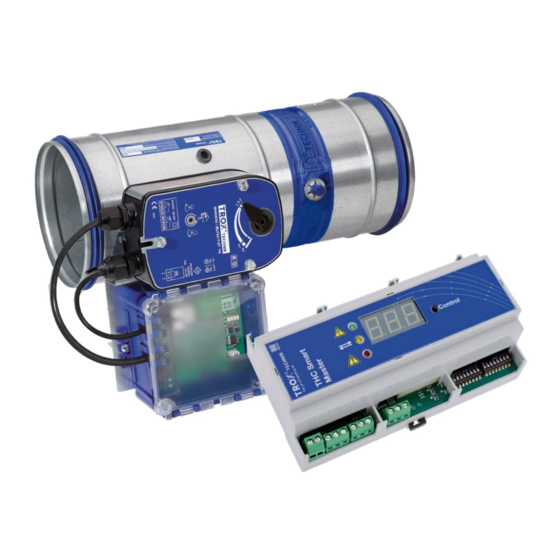

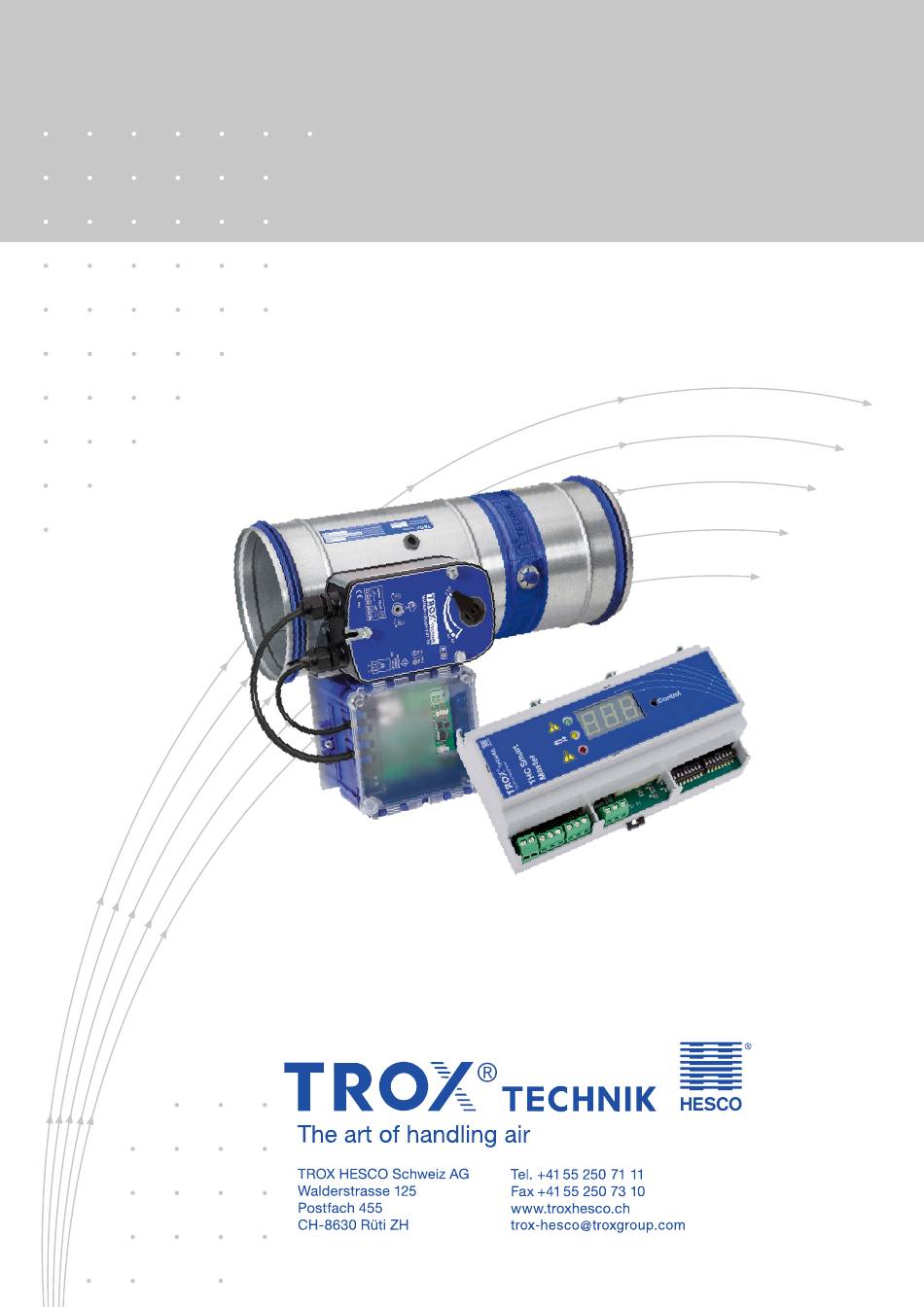

- Seite 1 L-05-2-50d Version DC_V4_220412_de THC Smart Betriebs- und Überwachungssystem THC Smart für kleine Anlagen bis 16 Brandschutzklappen Versorgung mit Gleichspannung / ab Juni 2020...
-
Seite 2: Inhaltsverzeichnis
Die Modbus Parametrierung erfolgt über DIP Switches. Die Aktivierung der am Bus angeschlossenen Brand- schutzklap- pen erfolgt ebenfalls über DIP Switches. An jedem THC Smart Link muss eine eindeutige Adres- se über DIP Switches eingestellt werden. Sicherheitshinweise Das Gerät darf nicht für Anwendungen ausserhalb des spezifizierten Einsatzbereiches verwendet werden. -
Seite 3: Das System
Das System Voraussetzungen THC Smart Master BSK pro Master: Max. 16 (inklusive je 1 Rauchmelder ORS142 K oder LRS01) Nennspannung: DC 27V Funktionsbereich: DC 23V bis 28.8 V Einspeisung: Via Gleichstromnetzteil (MEAN WELL RSP-200-27 oder MEAN WELL NDR240-24 oder gleichwertig) -
Seite 4: Thc Smart Master
THC Smart Master Technische Daten Nennspannung: DC 27 V Schutzklasse: III Schutzkleinspannung Elektrische Funktionsbereich: DC 23 V - 28,8 V Sicherheit EMV: CE gemäss 2004/108/EG Daten Nennstrom: 7.5A Umgebungstemp.: 0...+40°C Anschluss: Schraubklemmen Anzahl BSK: 1 - 16 Stück Max. Leitungslänge:... -
Seite 5: Anschluss Rauchmelder
LED2: Blinkt unregelmässig sobald Spannung anliegt und Kommuni- kation funktioniert Legende Bus Anschluss vom THC Smart Master und zum Schlaufen mit DIP Switch für Adressierung der Brandschutzklappen nächster BSK (on = Klappe adressiert) Stecker für Speisung Federrücklaufantrieb Anschluss Rauchmelder ORS 142K oder LRS01 (Drahtbrücke entfernen) -
Seite 6: Inbetriebnahmeanleitung
Inbetriebnahmeanleitung Verdrahtung der Brandschutzklappen mit THC Smart Master TT Kabel 2 x 1.5 mm (min.) vom Smart Master / Klemmenblock X1 / Klemme 1+2 zu den Smart Links führen. Ideale Verdrahtung siehe Seite 3. zum nächsten Smart Link (min. TT 2 x 1.5 mm²) Anschlussstecker für Federrücklauf-... -
Seite 7: Aktivierung Der Brandschutzklappen
Inbetriebnahmeanleitung Aktivierung der Brandschutzklappen Die Anzahl der anzusteuernden Klappen ist via DIP Beispiel: Switch auf dem Mastergerät zu aktivieren. Dazu die glei- Wenn auf dem Master Klappen 1 – 10 aktiviert sind, che Anzahl DIP Switches wie anzusteuernde Klappen müssen auch die Slaves mit 1 -10 adressiert werden, von links nach rechts in die Stellung «on»... - Seite 8 Inbetriebnahmeanleitung Zuordnung und Aktivierung der THC Smart Links Jeder Link erhält eine individuelle Nummer. Es darf immer nur 1 DIP Switch auf «on» sein an einem Smart Link. Die Vergabe der Nummer je Klappe ist frei, muss jedoch mit dem Master übereinstimmen.
-
Seite 9: Modbus Anbindung Des Mastergerätes
Bit 4 NO Parity 9.6 kBaud ODD Parity 19.2 kBaud EVEN Parity 38.4 kBaud 57.6 kBaud Tiefste Baudrate wählen Modbus Register THC Smart Master Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7... -
Seite 10: Display-Meldungen
Modbus Anbindung Modbus Anbindung des Mastergerätes: Register 0 und 1 (Read/Write) Bezeichnung Beschreibung Reset Quittiert anstehende Fehler am Gerät ohne Anzeige auf dem Display W-Lauf Startet den Wartungslauf, wird automatisch auf 0 gesetzt wenn Wartungslauf beendet ist BSK BUS Bit setzen für Einzelsteuerung der Klappen, ansonsten ist das Register 1 nicht aktiv Register eins muss zyklisch gesetzt werden. -
Seite 11: Störungsbehebung
Störungsbehebung Anzeige Mögliche Ursache Behebung Grüne Diode am Smart Master leuchtet Keine Spannung anliegend an X1/24-GND; Netzteil überprüfen, Anschluss prüfen, Sicherungen nicht, keine Anzeige Gerät defekt prüfen, Master prüfen / ersetzen Rote Diode am Master leuchtet Störung anliegend Fehler anzeigen (Control-Taste 1 x kurz drücken) Fehler beheben Master abgestürzt Spannungsprobleme;...
