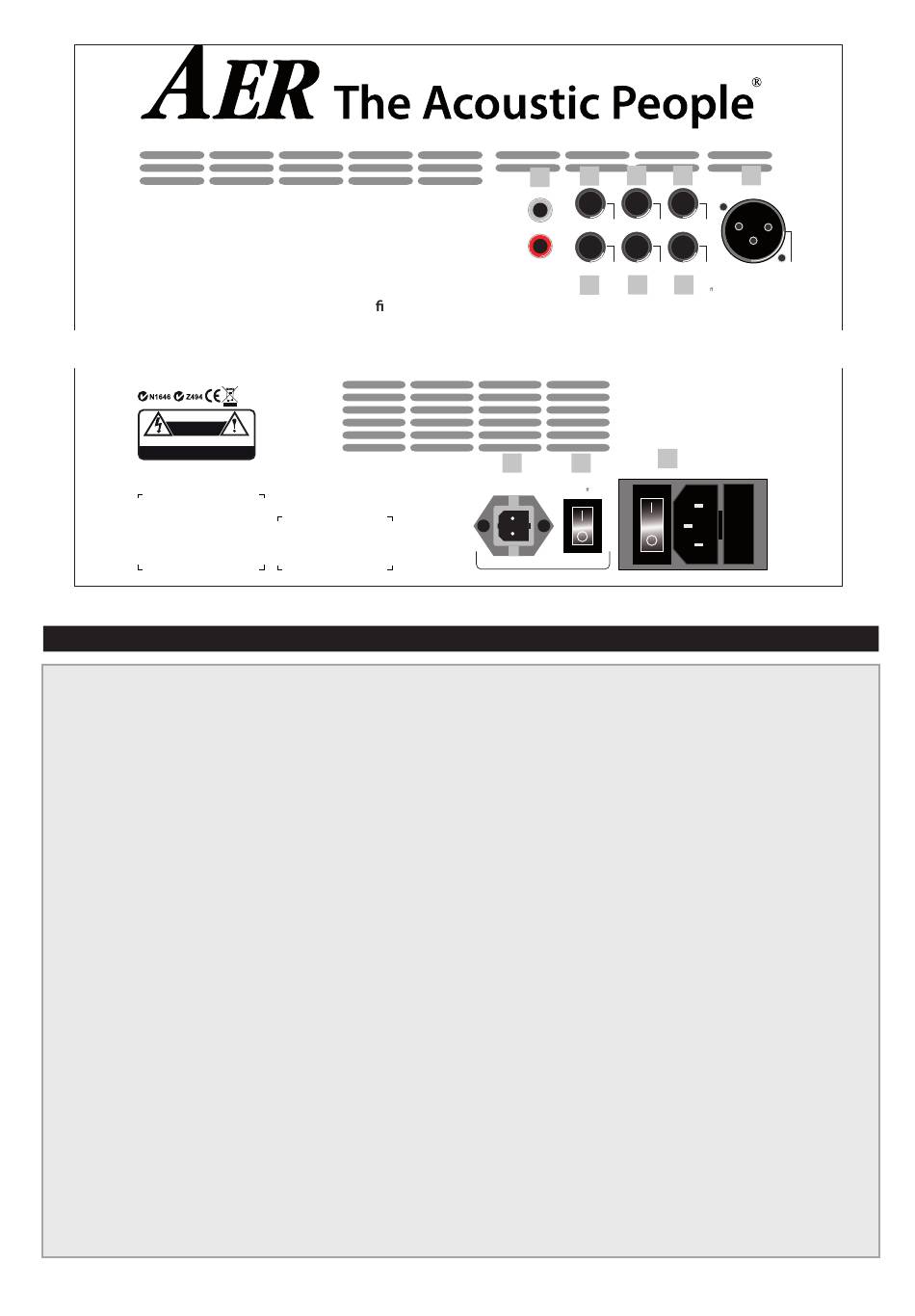

3.2 Rückseite
IF_CPM_120718
1) aux in
Aux-Eingang, 3,5-mm-Klinkenbuchse.
Zusatzeingang für allgemeine Quellen
mit Line-Pegel, z.B. CD-Spieler
Verwendbar mit Mono- oder
Stereo-Klinkenstecker 3,5 mm
2) line out
Vorverstärkerausgang hinter master
und Klangregelung, mit Effekten.
3) headphones
Kopfhörerausgang. Der Lautsprecher des Ver-
stärkers wird bei Verwendung dieser
Buchse abgeschaltet.
4) send
Ausgang für einen externen, parallelen Effekt-
weg (siehe 5.2) in Verbindung mit return
5) return
Eingang des externen, parallelen Effektwegs.
Auch allein als Zusatzeingang verwendbar.
6) tuner
Ausgang, vor master, für ein Stimmgerät.
L
1
R
L
aux in
2
R
aux in
2
9
12V DC only
1= – / 2= +
12V DC only
1= – / 2= +

7) footswitch

Anschlußbuchse für einen Doppel-Fußschalter
zum Ein- und Ausschalten des eingebauten bzw.
externen Effekts.
Stereo-Klinkenbuchse, Belegung:
Tip = Schalter für den eingebauten Effekt
Ring = Schalter für den externen Effekt
(send / return)
8) DI-out: Der DI-out ist ein elektrisch symmetrier-
ter Vorverstärkerausgang, pre master, pre Effekt,
post EQ.
9) 12V DC only: Buchse für den Anschluss eines
12V-Kabels zu einer externen Batterie.
10) DC on/off: Ein-/Aus-Schalter für die Anschluss-
buchse (9).
11) power on
Netzschalter (ein/aus), kombiniert mit
Gerätestecker (Typ IEC C14) und Fach für
Netzsicherung (siehe technische Daten).
2 4 6
line send tuner
out
headphones return footswitch
line send tuner
tip = int. efx
out
ring = ext. efx
on/o
headphones return footswitch
tip = int. efx
3 5 7
ring = ext. efx
on/o
11
10
power on
DC
on/o
power on
DC
on/o
8
DI-out
1 = gnd
2 = pos
3 = neg
DI-out
1 = gnd
2 = pos
3 = neg
