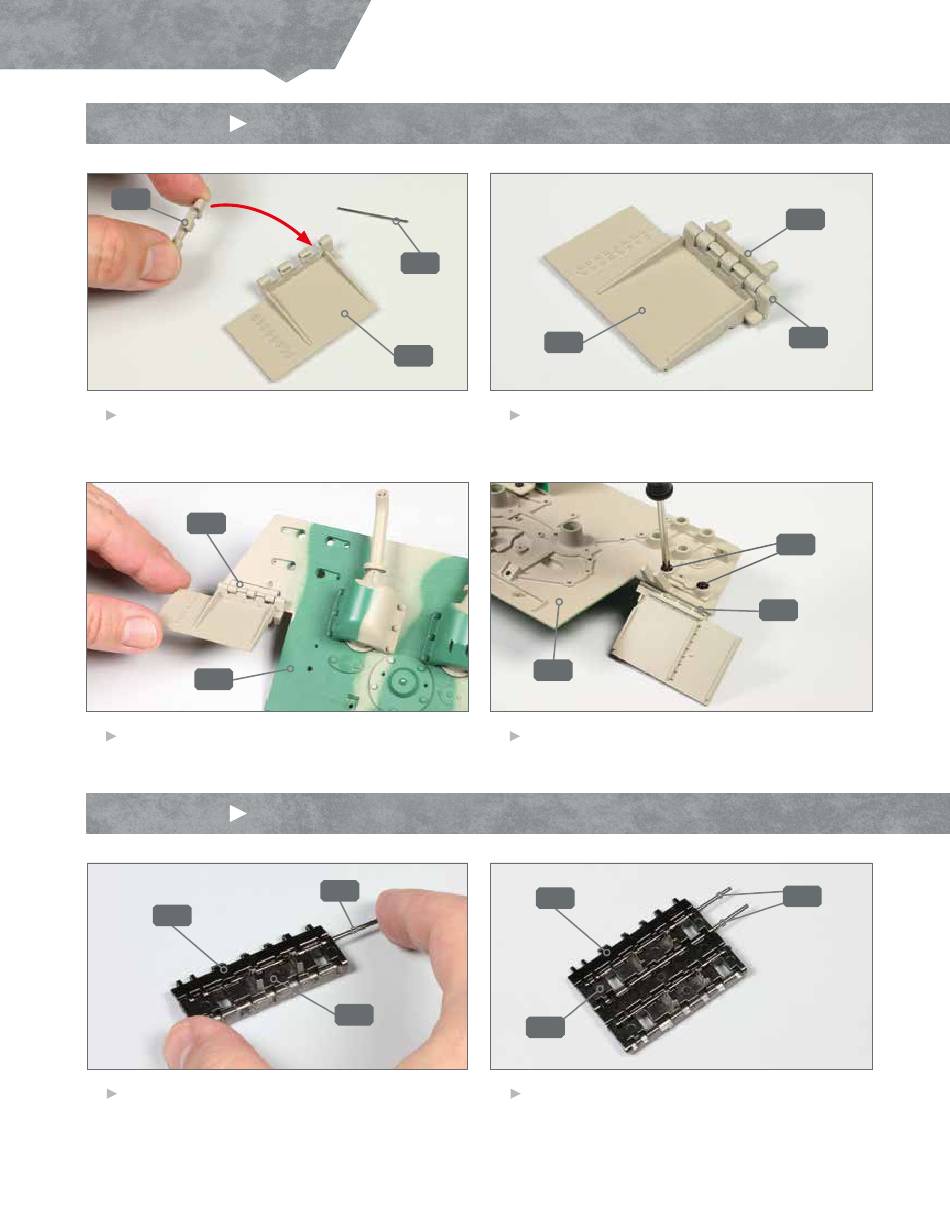

SCHRITT 1
Montage des Kettenschutzes
37B
1
Legen Sie den linken hinteren Kettenschutz 37A und
den Scharnierstift 37C bereit. Führen Sie das Schar-
nier 37B zum Kettenschutz, wie angedeutet.
37B
34A
3
Platzieren Sie das Scharnier 37B in der Vertiefung am
linken Ende der Rückwand 34A, wie abgebildet.
SCHRITT 2
Kettenglieder für die erste Laufkette
37E
1
Fügen Sie jeweils ein Kettenglied 37D und 37E
zusammen und sichern Sie die beiden mit einem
Verbindungsstift 37F.
4
37C
37A
2
4
37F
37D
2
37A
Verbinden Sie das Scharnier 37B mit dem Ketten-
schutz 37A, indem Sie den Scharnierstift 37C durch
die Führungen beider Teile schieben, wie abgebildet.
34A
Halten Sie das Scharnier 37B in Position, während Sie
die Baugruppe umdrehen. Fixieren Sie das Scharnier
mit zwei Schrauben OM an der Rückwand 34A.
37E
37D
Verlängern Sie den Kettenabschnitt um jeweils ein
Kettenglied 37D und 37E, die Sie jeweils mit einem
Verbindungsstift 37F sichern, wie abgebildet.
37B
37C
OM
OM
37B
37F
