MONTAGEANLEITUNG
Bitte beachten:
D er Motor kann sowohl rechtsseitig als auch linksseitig eingebaut werden.
•
Bei verkehrter Drehrichtung bitte die Adern für die Auf- und Ab- Richtung tauschen.
D ie Einstellung der Endschalter ist nur im eingebauten Zustand (Motor in Rollladenwelle) möglich.
•
Im Bereich des Rohrmotors niemals Schrauben anbringen, da diese den Motor beschädigen.
•
M otorschäden, die durch unsachgemäße Verwendung oder unfachmännischen Einbau entstanden sind,
•
führen unmittelbar zu Garantieverlust.
MONTAGE ROLLLADENMOTOR

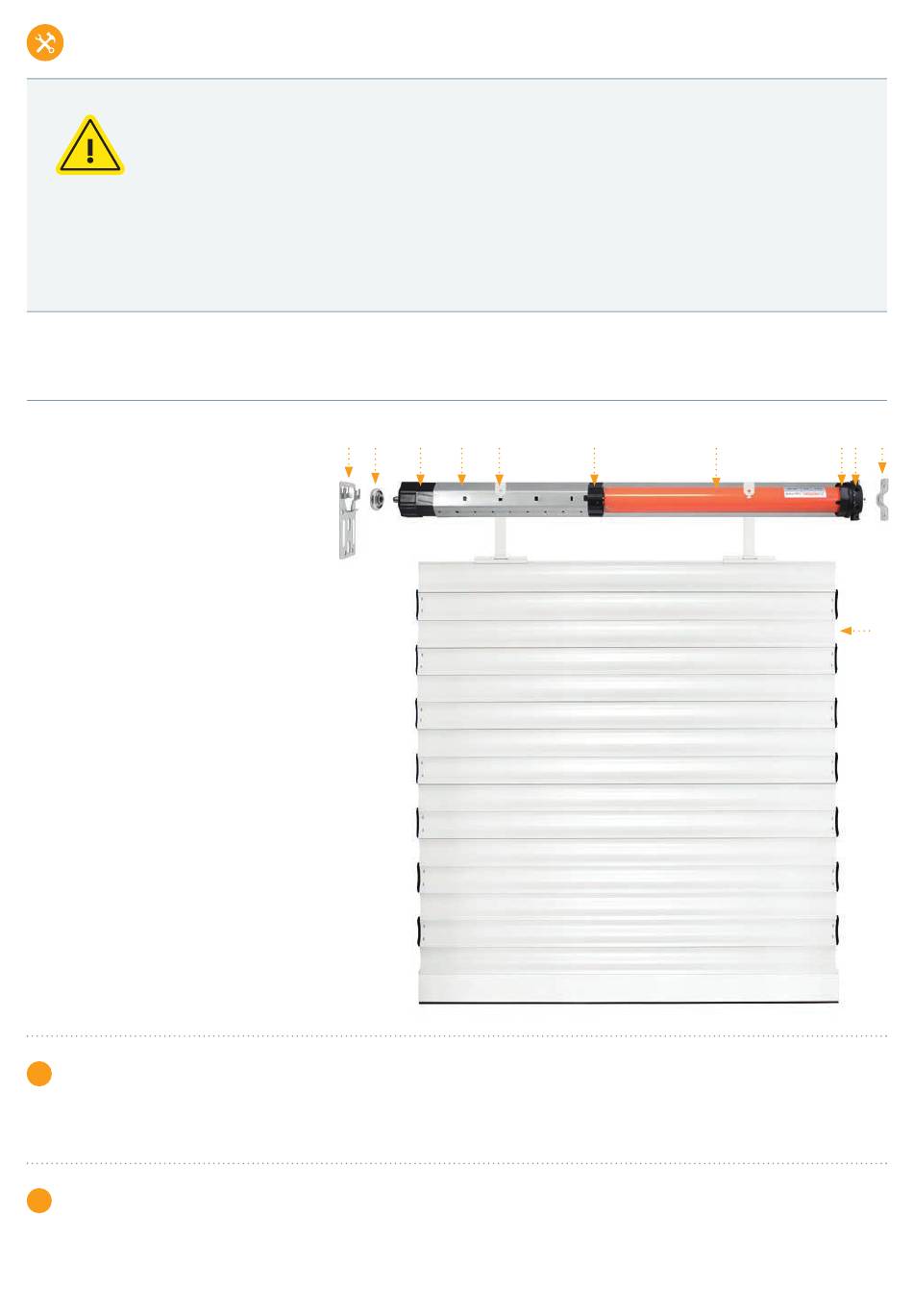

Einbausituation
1
Gegenlager*
2
Kugellager*
3
Walzenkapsel*
4
Rollladenwelle*
5
Aufhängfeder*
6
Wellenadapter
7
Rohrmotor
8
Endabschalteradapter
9
Einstellschrauben
10
Motorlager
11
Rollladenpanzer*
*
Zubehör; nicht im Lieferumfang enthalten
Netzanschluss vorbereiten:
1
Die Netzanschlussleitung des Antriebes ist innenliegend im Leerrohr bis zur Abzweigdose zu verlegen.
•
Dabei sind die örtlichen Elektrovorschriften zu beachten.
Motorlager auswählen:
2
Bei Motortyp 3T45-SD und 3T35-SD werden zwei Motorlager mitgeliefert: Universallager und Blendkappenlager.
•
Je nach Einbausituation eines der beiden Motorlager verwenden.
•
1
2
3
4
5
6
7
3T-MOTORS Rohrmotoren | Montageanleitung Rollladenmotor
8 9 10
11
