MONTAGEANLEITUNG
Rollladenwelle ausbauen:
3
Rollladen herunter lassen.
•
Deckel Rollladenkasten öffnen.
•
Aufhängefedern von Rollladenwelle lösen.
•
Rollladenwelle inkl. Kugellager aus der Halterung heben.
•

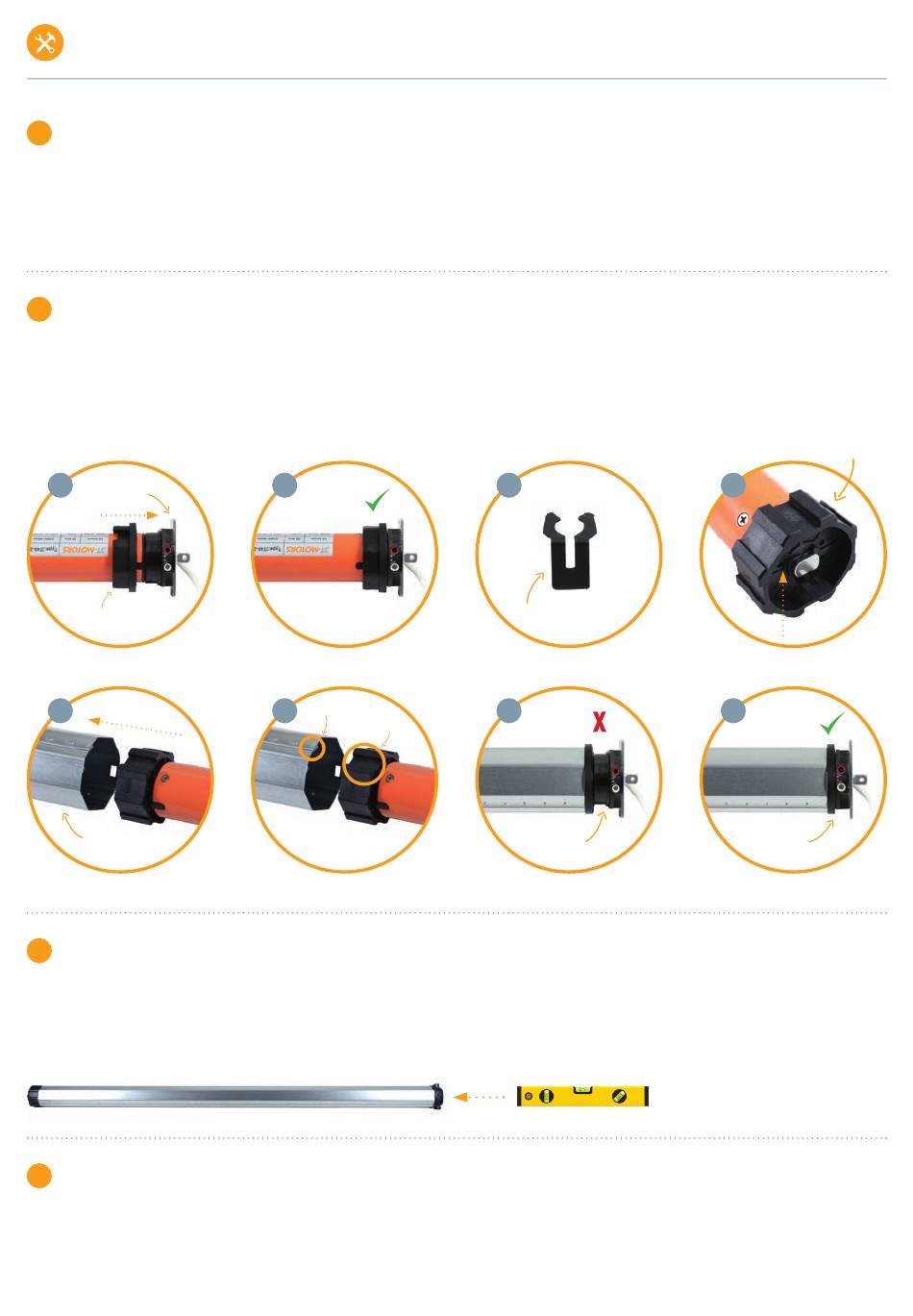

Motor für Einbau vorbereiten:
4
Endabschalter-Adapter bündig an Motorkopf schieben.
•
Wellen-Adapter durch mitgelieferte Sicherungsklammer sichern.
•
Motor gewaltlos in die Rollladenwelle einschieben (niemals einschlagen). Die Nut der Welle muss über der Aussparung im Wellen-Adapter liegen.
•
Darauf achten dass die Rollladenwelle bündig am Endabschalteradapter Motorkopf anliegt.
•
4.1
Motorkopf
Endabschalter-Adapter
4.5
Rollladenwelle
Lager montieren:
5
Altes Wandlager an Motorseite entfernen (Links- oder Rechtseinbau möglich).
•
Motorlager an dieser Stelle montieren (2 Montagemöglichkeiten: Universallager & Splint / Blendkappenlager & Sicherungsbügel/Cliplager).
•
Bitte montieren Sie die Lager so, dass die Endschalter frei zugänglich sind.
•
Darauf achten, dass der Rollladenmotor mit der Welleneinheit waagerecht im Rollladenkasten sitzt.
•
Motor mit Welleneinheit montieren:
6
Motorkopf (mit der gesamten Welleneinheit) in Motorlager einsetzen und mit mitgelieferten Sicherungsplint / -bügeln sichern.
•
>
Abb. 4.1 / 4.2
>
Abb. 4.3 / 4.4
4.2
Nut
4.6
Aussparung
>
Abb. 4.7 / 4.8
4.3
Sicherungsklammer
4.7
falsch
3T-MOTORS Rohrmotoren | Montageanleitung Rollladenmotor
>
Abb. 4.5 / 4.6
Wellen-Adapter
4.4
Klick
4.8
richtig
9
