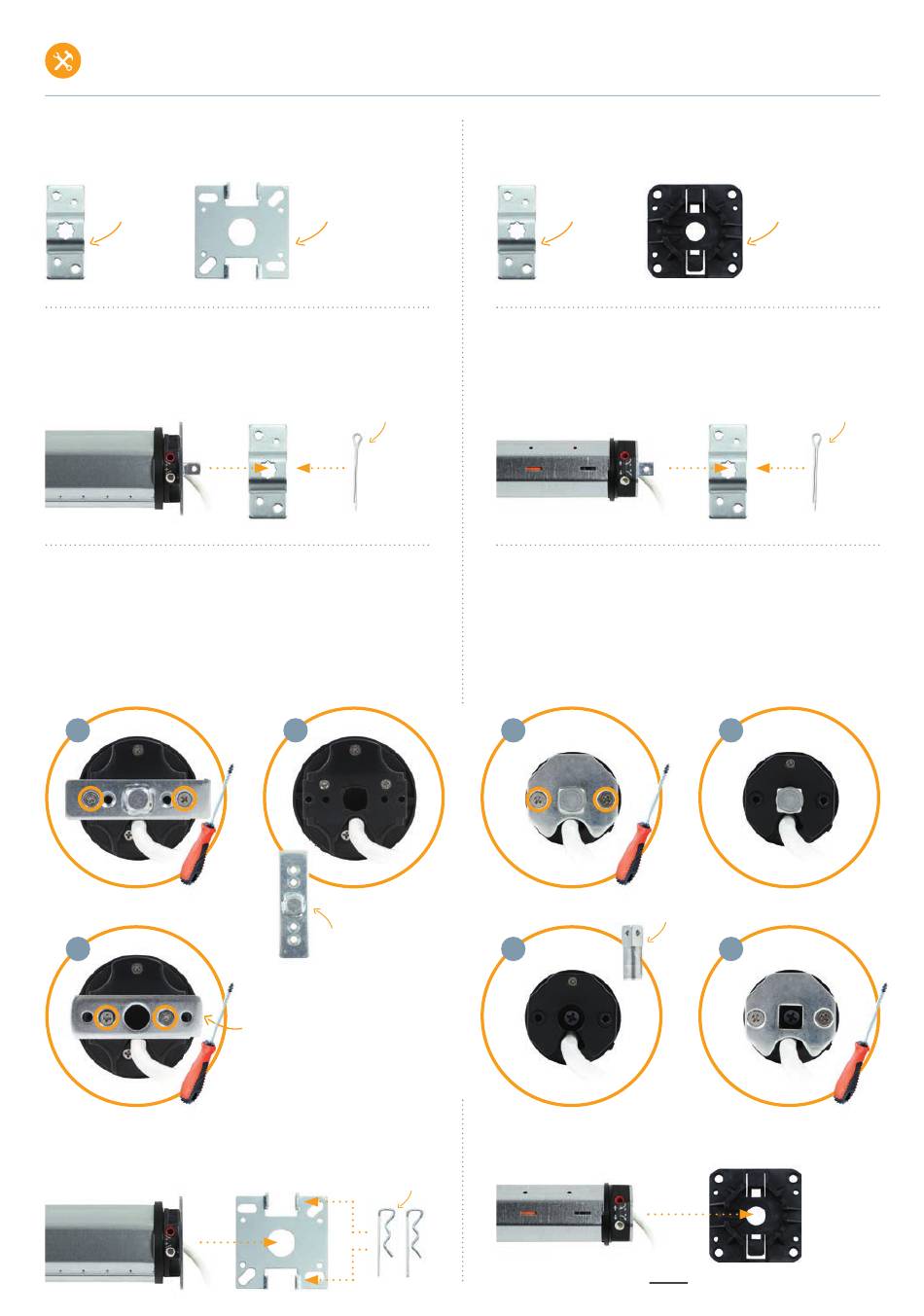

MONTAGEANLEITUNG
Motortyp 3T45-SD
Einbau mit Universallager oder Blendkappenlager
Universallager
Einbau mit Universallager:
Motor mit Vierkant in Öffnung des Lagers einschieben
•
und mit Sicherungssplint sichern.
Einbau mit Blendkappenlager:
Schrauben von Metallplatte am Motorkopf entfernen
•
Metallplatte mit Motor-Vierkantzapfen entnehmen
•
Halterung für Blendkappenlager befestigen
•
2.1
2.3
Motortyp 3T45-SD mit Halterung in Blendkappenlager einschieben
•
und mit beiden Sicherungsbügeln sichern
Blendkappenlager
Sicherungssplint
>
Abb. 2.1
>
Abb. 2.2
>
Abb. 2.3
2.2
Metallplatte mit
Motor-Vierkantzapfen
Halterung für
Blendkappenlager
Sicherungsbügel
Motortyp 3T35-SD
Einbau mit Universallager oder Cliplager
Universallager
Einbau mit Universallager:
Motor mit Vierkant in Öffnung des Lagers einschieben
•
und mit Sicherungssplint sichern.
Einbau mit Cliplager:
Schrauben von Metallplatte am Motorkopf entfernen
•
Metallplatte entfernen
>
Abb. 2.5
•
Motor-Vierkantzapfen entnehmen
•
Metallplatte wieder befestigen
>
•
2.4
Vierkantzapfen
2.6
Motortyp 3T35-SD ohne Vierkantzapfen in Cliplager einrasten
•
3T-MOTORS Rohrmotoren
3T-MOTORS Rohrmotoren | Montageanleitung Rollladenmotor
Cliplager
Sicherungssplint
>
Abb. 2.4
>
Abb. 2.6
Abb. 2.7
2.5
2.7
8
