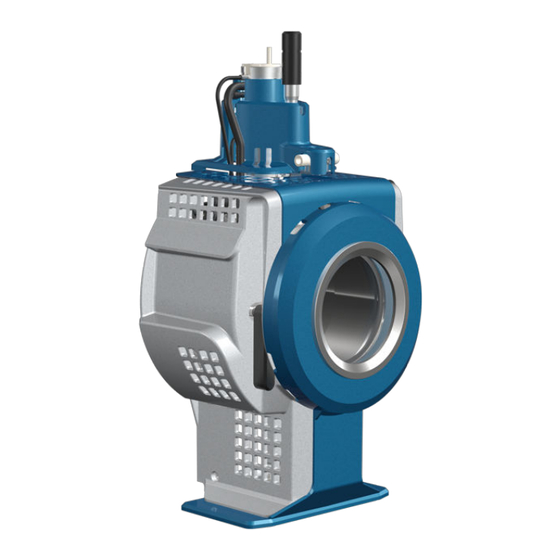

SCIEX Turbo V Bedienerhandbuch

Ionenquelle
Vorschau ausblenden Andere Handbücher für Turbo V:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Turbo V-Ionenquelle
Bedienerhandbuch
RUO-IDV-05-6147-DE-C
Januar 2022
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SCIEX Turbo V

Inhaltszusammenfassung für SCIEX Turbo V

  • Seite 1 Turbo V-Ionenquelle Bedienerhandbuch RUO-IDV-05-6147-DE-C Januar 2022...
  • Seite 2 Teile enthalten können, deren Namen als Marken eingetragen sind und/oder die Marken ihrer jeweiligen Inhaber darstellen. Jede Nennung solcher Marken dient ausschließlich der Bezeichnung von Produkten eines Herstellers, die von SCIEX für den Einbau in die eigenen Geräte bereitgestellt werden, und bedeutet nicht, dass eigene oder fremde Nutzungsrechte und/oder -lizenzen zur Verwendung derartiger Hersteller- und/oder Produktnamen als Marken vorliegen.

  • Seite 3: Inhaltsverzeichnis

    Volumenstrom und Temperatur der Ionenquelle............26 Einrichten des Systems für T-Infusion................26 Optimieren der Position der TurboIonSpray-Sonde............28 Optimieren von Quellen- und Gas-Parametern sowie der Spannung......29 Verfahren zur Optimierung der Quelle (SCIEX OS)............30 Optimieren der Temperatur des Turboheizers.............. 32 Bedienerhandbuch Turbo V-Ionenquelle...
  • Seite 4 Einstellen der Startbedingungen...................65 Optimieren von Quellen- und Gas-Parametern............65 Einstellen der Position der Koronaentladungsnadel............. 66 Optimieren der Position der APCI-Sonde..............66 Optimierung des Zerstäuberstroms................68 Optimieren der Temperatur der APCI-Sonde..............69 Anhang D: Glossar der Symbole..................70 Turbo V-Ionenquelle Bedienerhandbuch 4/77 RUO-IDV-05-6147-DE-C...
  • Seite 5 Inhalt Kontaktangaben........................76 Kundenschulung........................76 Online-Lernzentrum......................76 SCIEX Support........................76 Cybersicherheit........................76 Dokumentation........................76 Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 5/77...

  • Seite 6: Kapitel 1: Vorsichtsmaßnahmen Und Einschränkungen Für Den Betrieb

    Strahlung, Biogefährdung oder toxisch-chemische Gefahren. Verwenden Sie die Ionenquelle nicht weiter, wenn das Fenster gesprungen oder zerbrochen ist, und wenden Sie sich an einen SCIEX Außendienstmitarbeiter (FSE). Alle giftigen oder schädlichen Stoffe, die dem Gerät zugeführt werden, sind in der Abluft der Ionenquelle vorhanden.

  • Seite 7: Chemische Vorsichtsmaßnahmen

    • Bestimmen Sie vor dem Kundendienst und der regelmäßigen Wartung, welche Chemikalien im System verwendet wurden. Für Arbeitsschutz- und Sicherheitshinweise, die im Zusammenhang mit einer Chemikalie zu beachten sind, siehe das Dokument: Sicherheitsdatenblatt. Informationen zur Lagerung finden Sie im Dokument: Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 7/77...

  • Seite 8: Sichere Systemflüssigkeiten

    Sichere Systemflüssigkeiten Die folgenden Flüssigkeiten können mit dem System sicher verwendet werden. VORSICHT: Mögliche Schäden am System. Verwenden Sie keine anderen Flüssigkeiten, bevor SCIEX nicht bestätigt hat, dass dadurch keine Gefahren entstehen. Dies ist keine vollständige Liste. • Organische Lösungsmittel •...

  • Seite 9: Laborbedingungen

    Temperaturänderungsrate nicht mehr als 2 °C (3,6 °F) pro Stunde betragen darf. Schwankungen der Umgebungstemperatur, die die Grenzwerte übersteigen, können zu Masseverschiebungen in den Spektren führen. • Die relative Luftfeuchtigkeit beträgt 20 % bis 80 %, nicht kondensierend Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 9/77...

  • Seite 10: Verwendung Und Änderungen An Den Geräten

    Hauptabdeckung erfordern, wenden Sie sich bitte an einen SCIEX- Außendienstmitarbeiter. WARNHINWEIS! Gefahr von Personenschäden. Verwenden Sie ausschließlich von SCIEX empfohlene Teile. Die Verwendung von Teilen, die nicht von SCIEX empfohlen werden, oder die Verwendung von Teilen für Zwecke, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann den Benutzer gefährden oder die Systemleistung beeinträchtigen.

  • Seite 11: Kapitel 2: Übersicht Über Die Ionenquelle

    Übersicht über die Ionenquelle Übersicht über die Ionenquelle Die Turbo V-Ionenquelle kann entweder für die Elektrospray-Ionisation (ESI) oder für eine chemische Ionisation bei Atmosphärendruck (APCI) verwendet werden. Die TurboIonSpray-Sonde wird für den Betrieb im ESI-Modus verwendet. Die APCI-Sonde wird für den Betrieb im APCI-Modus verwendet.

  • Seite 12: Apci-Modus

    Verdampfung des zerstäubten Probenstroms kann bis zu 100 % Wasser verwendet werden. Die Sonde ist in der Lage, den gesamten Probenfluss ohne Splitting bei Volumenströmen von 200 μl/min bis 3.000 μl/min durch eine Säule mit großem Durchmesser aufzunehmen. Siehe Abschnitt: APCI-Modus. Turbo V-Ionenquelle Bedienerhandbuch 12/77 RUO-IDV-05-6147-DE-C...

  • Seite 13: Komponenten Der Ionenquelle

    Übersicht über die Ionenquelle Komponenten der Ionenquelle Abbildung 2-1: Komponenten der Ionenquelle Element Beschreibung Grundmaterialien Probenschlauch von einem Probenaufgabegerät Red PEEK Elektrodenstellmutter Polyoxymethylen Sicherungsring PEEK Sondensäule Edelstahl Koronaentladungsnadel-Einstellschraube PEEK Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 13/77...

  • Seite 14: Sonden

    Röhrchen durch die Anwendung von Hochspannung (IonSpray Voltage in der Analyst-Software, IonSpray Voltage Floating in der Analyst TF-Software oder Spray voltage in SCIEX OS) ionisiert. Danach werden sie durch einen Strahl von heißem, trockenem und ultrareinem Stickstoffgas aus den Turboheizern zerstäubt, wodurch ein Nebel aus kleinen, hoch aufgeladenen Tröpfchen entsteht.

  • Seite 15: Apci-Sonde

    Heizvorrichtung eingebetteten Sensor überwacht. Ein Hochgeschwindigkeitsstrahl aus Zerstäubergas strömt um die Elektrodenspitze herum, um die Probe als feinteiligen Nebel zu dispergieren. Der Strahl strömt durch den keramischen Verdampfungsheizer in die Reaktionszone der Ionenquelle und dann an der Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 15/77...

  • Seite 16: Gasanschlüsse Und Elektrische Anschlüsse

    Eine Ionenquellen-Sensorschaltung deaktiviert die Hochspannungs-Stromversorgung für das Massenspektrometer und die Quellenabluftanlage, wenn: • die Ionenquelle nicht oder nicht sachgemäß montiert ist • keine Sonde installiert ist • das Massenspektrometer einen Gasfehler feststellt • ein Turbo-Heizer ausgefallen ist Turbo V-Ionenquelle Bedienerhandbuch 16/77 RUO-IDV-05-6147-DE-C...

  • Seite 17: Quellenabluftanlage

    Vakuum in der Quelle bei installierter Sonde über den Sollwert steigt, wechselt das System in den Abgas-Fehler-Modus (Not Ready). Eine aktive Abluftanlage entfernt die Abluft der Ionenquellen (einschließlich Gase, Lösungsmittel und Probendampf) durch eine Ablassöffnung, ohne dabei ein chemisches Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 17/77...
  • Seite 18 Informationen zu den Belüftungsanforderungen der Quellenabluftanlage finden Sie im Dokument: Handbuch zur Standortplanung des . Hinweis: Überprüfen Sie die Quellenabluftanlage regelmäßig, um sicherzustellen, dass die Abluftleitung intakt ist und keine Abluft in den Raum freigesetzt wird. Turbo V-Ionenquelle Bedienerhandbuch 18/77 RUO-IDV-05-6147-DE-C...

  • Seite 19: Kapitel 3: Installation Der Ionenquelle

    Abbildung 2-2 Abbildung 2-3. Für optimale Stabilität und Leistung sollte die Elektrodenspitze 0,5 mm bis 1,00 mm über das Ende der Sonde hinausragen. Siehe Abschnitt: Optimieren der Position der TurboIonSpray- Sondeoder Optimieren der Position der APCI-Sonde. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 19/77...

  • Seite 20: Installieren Der Sonde

    Gewinde an der Säule in das Gewinde der Säule greift, und ziehen Sie ihn handfest an. Nur bei der APCI-Sonde: Stellen Sie sicher, dass die Spitze der Koronaentladungsnadel zur Öffnung der Curtain-Platte zeigt. Siehe Abschnitt: Einstellen der Position der Koronaentladungsnadel. Turbo V-Ionenquelle Bedienerhandbuch 20/77 RUO-IDV-05-6147-DE-C...

  • Seite 21: Anschließen Der Ionenquellenkapillare

    Sie darauf achten, dass die hervorstehende Elektrodenspitze bzw. die Koronaentladungsnadel keine Teile des Ionenquellengehäuses berühren. Hinweis: Wenn die Sonde nicht sachgemäß in der Ionenquelle installiert wurde, werden die Hochspannung für das Massenspektrometer und die Quellenabluftanlage ausgeschaltet. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 21/77...
  • Seite 22 Hebel der Ionenquelle dabei nach unten, um die Ionenquelle zu arretieren. Das Massenspektrometer erkennt die Ionenquelle und zeigt dann die Kennung der Ionenquelle in der Steuerungssoftware an. Schließen Sie die rote PEEK-Kapillare des Probenaufgabegeräts an der anderen Seite des Erdungsanschlusses der Ionenquelle an. Turbo V-Ionenquelle Bedienerhandbuch 22/77 RUO-IDV-05-6147-DE-C...

  • Seite 23: Probeneinlassanforderungen

    WARNHINWEIS! Toxisch-chemische Gefahren. Tragen Sie persönliche Schutzausrüstung, wie z. B. Laborkittel, Schutzhandschuhe und eine Schutzbrille, um Haut- oder Augenkontakt zu vermeiden. Kontrollieren Sie die Anschlussstücke und die Kapillare, um sicherzustellen, dass keine Undichtigkeiten vorhanden sind. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 23/77...

  • Seite 24: Kapitel 4: Ionenquellen-Optimierung

    Strahlung, Biogefährdung oder toxisch-chemische Gefahren. Verwenden Sie die Ionenquelle nicht weiter, wenn das Fenster gesprungen oder zerbrochen ist, und wenden Sie sich an einen SCIEX Außendienstmitarbeiter (FSE). Alle giftigen oder schädlichen Stoffe, die dem Gerät zugeführt werden, sind in der Abluft der Ionenquelle vorhanden.

  • Seite 25: Probeninjektion

    WARNHINWEIS! Gefährdung durch ionisierende Strahlung, Biogefährdung oder toxisch-chemische Gefahren. Stellen Sie sicher, dass die Elektrode aus der Spitze der Sonde herausragt, damit gefährliche Dämpfe nicht aus der Quelle entweichen können. Die Elektrode darf nicht in die Sonde eingelassen sein. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 25/77...

  • Seite 26: Volumenstrom Und Temperatur Der Ionenquelle

    Koronaentladung kommen. In der Analyst-Software ist dies das Feld IonSpray Voltage. In der Analyst TF-Software ist dies das Feld IonSpray Voltage Floating. In SCIEX OS, ist dies das Feld Spray voltage. Eine Koronaentladung wird durch ein blaues Leuchten an der Spitze der Sonde sichtbar.
  • Seite 27 Befestigen Sie die Spritze an die Spritzenpumpe an und danach die Infusionsleitung an das T-Stück. Abbildung 4-1: Einrichten der T-Infusion Element Beschreibung Die Spritze, die mit der Verbindungslösung gefüllt ist, sitzt in der MS- integrierten Spritzenpumpe Mobile Phase durch LC-Pumpenauslass Zum Einlass des Massenspektrometers Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 27/77...

  • Seite 28: Optimieren Der Position Der Turboionspray-Sonde

    Stellen Sie die schwarze Elektrodenstellmutter oben auf der Sonde ein, um die Elektrodenkapillare in die oder aus der Sonde zu schieben und so den Überstand anzupassen. Hinweis: Die Elektrodenspitze sollte 0,5 bis 1,0 mm über das Ende der Sonde hinausragen. Turbo V-Ionenquelle Bedienerhandbuch 28/77 RUO-IDV-05-6147-DE-C...

  • Seite 29: Optimieren Von Quellen- Und Gas-Parametern Sowie Der Spannung

    In der Analyst-Software ist dies das Feld IonSpray Voltage. In der Analyst TF- Software ist dies das Feld IonSpray Voltage Floating. In SCIEX OS, ist dies das Feld Spray voltage. Achten Sie auf das Signal-zu-Rausch-Verhältnis und nicht nur auf das Signal.

  • Seite 30: Verfahren Zur Optimierung Der Quelle (Sciex Os)

    Koronaentladung kommen. In der Analyst-Software ist dies das Feld IonSpray Voltage. In der Analyst TF-Software ist dies das Feld IonSpray Voltage Floating. In SCIEX OS, ist dies das Feld Spray voltage. Eine Koronaentladung wird durch ein blaues Leuchten an der Spitze der Sonde sichtbar.
  • Seite 31 Passen Sie die Parameter Flow und Concentration an und klicken Sie auf OK. Klicken Sie auf Stop im Feld Datenerfassung und Save Sie die Datendatei. 10. Im Fenster MS-Methode Save Sie die optimierten Quellen- und Gasparameter. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 31/77...

  • Seite 32: Optimieren Der Temperatur Des Turboheizers

    • das Einstechen des Gasvolumens für die Curtain Gas-Schnittstelle zu verhindern, das ein instabiles Signal hervorrufen kann • einen elektrischen Kurzschluss aufgrund der vorhandenen Flüssigkeit zu verhindern Um dies zu tun, verwenden Sie das vertikale Mikrometer, um die Sonde nach oben zu bewegen. Turbo V-Ionenquelle Bedienerhandbuch 32/77 RUO-IDV-05-6147-DE-C...
  • Seite 33 • Verwenden Sie die niedrigstmögliche Spannung der Ionenquelle, ohne dabei das Signal zu verlieren. In der Analyst-Software ist dies das Feld IonSpray Voltage. In der Analyst TF-Software ist dies das Feld IonSpray Voltage Floating. In SCIEX OS, ist dies das Feld Spray Voltage. Achten Sie auf das Signal-zu-Rausch-Verhältnis und nicht nur auf das Signal.

  • Seite 34: Kapitel 5: Wartung Der Ionenquelle

    Strahlung, Biogefährdung oder toxisch-chemische Gefahren. Verwenden Sie die Ionenquelle nicht weiter, wenn das Fenster gesprungen oder zerbrochen ist, und wenden Sie sich an einen SCIEX Außendienstmitarbeiter (FSE). Alle giftigen oder schädlichen Stoffe, die dem Gerät zugeführt werden, sind in der Abluft der Ionenquelle vorhanden.

  • Seite 35: Empfohlener Wartungsplan

    • Puderfreie Handschuhe (es werden Neopren- bzw. Nitrilhandschuhe empfohlen) • Kittel Empfohlener Wartungsplan Die folgende Tabelle enthält einen empfohlenen Zeitplan für die Reinigung und Wartung der Ionenquelle. Eine Liste der Verbrauchsmaterialien und Ersatzteile finden Sie im Dokument: Handbuch für Teile und Ausrüstung. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 35/77...

  • Seite 36: Handhabung Der Ionenquelle

    Wenden Sie sich für die Bestellung von Verbrauchsmaterialien und die Durchführung grundlegender Service- oder Wartungsarbeiten an einen qualifizierten Wartungstechniker. Wenden Sie sich für alle weiteren Service- oder Wartungsanforderungen an einen Außendienstmitarbeiter von SCIEX. Hinweis: Die Artikelnummern finden Sie im Dokument: Handbuch für Teile und Ausrüstung. Tabelle 5-1: Ionenquellen-Wartungsarbeiten...

  • Seite 37: Entfernen Der Ionenquelle

    Vorderseite Rückseite Entfernen der Ionenquelle Hinweis: (SCIEX Systeme 3500, 4500, 5500, 5500+, 6500, 6500+ und TripleTOF-Systeme) Es liegt weiterhin ein Stickstoff-Durchfluss von 5,3 l/min vor, wenn das Massenspektrometer ausgeschaltet ist oder die Ionenquelle vom System entfernt wird. Zur Verringerung des...

  • Seite 38: Reinigung Der Oberflächen Der Ionenquelle

    Wartung der Ionenquelle (SCIEX OS) Klicken Sie im Statusfeld auf Standby ( Lassen Sie die Ionenquelle mindestens 30 Minuten lang abkühlen. Trennen Sie den Probenschlauch vom Erdungsanschluss. Drehen Sie die beiden Schnäpper nach oben in die 12-Uhr-Position, um die Ionenquelle freizugeben.

  • Seite 39: Entfernen Der Sonde

    Arbeitsschritte die Ionenquelle vom Massenspektrometer. Beachten Sie alle Sicherheitsverfahren für elektrische Arbeiten. WARNHINWEIS! Gefahr von Stichverletzungen. Gehen Sie beim Umgang mit der Elektrode vorsichtig vor. Die Spitze der Elektrode ist extrem scharf. Voraussetzungen • Entfernen der Ionenquelle. • Entfernen der Sonde. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 39/77...
  • Seite 40 Ziehen Sie die PEEK-Verbindung und die befestigte Elektrodenkapillare von der Sonde. Entfernen Sie das Probenanschlussstück von der PEEK-Verbindung. Entfernen Sie die Sicherungsmutter, die die Elektrodenkapillare in der PEEK-Verbindung befestigt, mit einem 1/4-Zoll-Gabelschlüssel. Trennen Sie die Elektrodenkapillare von der Sicherungsmutter. Turbo V-Ionenquelle Bedienerhandbuch 40/77 RUO-IDV-05-6147-DE-C...

  • Seite 41: Ersetzen Der Koronaentladungsnadel

    Wenn die Spitze der Koronaentladungsnadel verrostet ist, kann sie evtl. nicht von Hand ausgetauscht werden. Wenn sie sich nicht entfernen lässt, schneiden Sie die Nadelspitze ab, um die Nadel zu entfernen, und ersetzen Sie anschließend die gesamte Koronaentladungsnadel. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 41/77...
  • Seite 42 Halten Sie in der einen Hand eine neue Spitze zwischen Daumen und Zeigefinger und in der anderen Hand die Einstellschraube für die Koronaentladungsnadel. Drehen Sie die Spitze der Koronaentladungsnadel im Uhrzeigersinn, um sie zu befestigen. Turbo V-Ionenquelle Bedienerhandbuch 42/77 RUO-IDV-05-6147-DE-C...

  • Seite 43: Ersetzen Des Probenschlauchs

    Die Umgebungsanforderungen für die Aufbewahrung und den Transport der Ionenquelle: • Umgebungstemperatur zwischen -30 °C und +60 °C (-22 °F und 140 °F) • Atmosphärendruck zwischen 75 kPa und 101 kPa • Relative Luftfeuchtigkeit von maximal 99 %, nicht kondensierend Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 43/77...

  • Seite 44: Kapitel 6: Ionenquellen-Fehlerbehebung

    Siehe Abschnitt: Ersetzen Elektrode. Die Temperatur der Der Turboheizer ist Wenden Sie sich Ionenquelle wurde nicht fehlerhaft. an einen qualifizierten erreicht, ist zu hoch oder Wartungstechniker vor instabil. Ort oder an einen Außendienstmitarbeiter. Turbo V-Ionenquelle Bedienerhandbuch 44/77 RUO-IDV-05-6147-DE-C...
  • Seite 45 Ionenquelle nicht die nicht sachgemäß Testlösung sachgemäß Spezifikationen einhalten. hergestellt. vorbereitet wurde. Wenn das Problem nicht Massenspektrometer hat gelöst werden kann, die Installationstests wenden Sie sich an den nicht bestanden. Außendienstmitarbeiter, damit er die Installationstests durchführt. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 45/77...
  • Seite 46 Methanol und Wasser im Verhältnis von 50:50 bei einer Pumpförderleistung von 1 ml/min. Stellen Sie in der Steuerungssoftware die Temperatur der Ionenquelle auf 650, das Ionenquellengas 1 auf 60, und das Ionenquellengas 2 auf 60 ein. Turbo V-Ionenquelle Bedienerhandbuch 46/77 RUO-IDV-05-6147-DE-C...
  • Seite 47 Sie diese, wenn die Undichtigkeit weiter besteht. Ziehen Sie die Anschlussstücke nicht zu fest an. Installieren und optimieren Sie eine alternative Ionenquelle. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Außendienstmitarbeiter. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 47/77...
  • Seite 48 Es treten Lichtbögen oder Die Position der Drehen Sie die Funken auf. Koronaentladungsnadel ist Koronaentladungsnadel in falsch oder die Richtung der Curtain- Elektrodenspitze ist Platte und weg vom beschädigt. Heizergasstrom. Siehe Abschnitt: Einstellen der Position der Koronaentladungsnadel. Turbo V-Ionenquelle Bedienerhandbuch 48/77 RUO-IDV-05-6147-DE-C...

  • Seite 49: Anhang A: Grundlagen Der Handhabung - Ionenquelle

    Solvatationsenergien. Das Zusammenwirken von IonSpray Voltage (Analyst-Software), IonSpray Voltage Floating(Analyst TF-Software) oder Spray voltage (SCIEX OS) und den Turboheizern helfen dabei, den Strahl zu bündeln, und erhöhen die Rate der Tropfenverdampfung, was zu einem stärkeren Ionensignal führt. Das erhitzte Gas erhöht die Effizienz der Ionenverdampfung, wodurch die Empfindlichkeit erhöht und die Fähigkeit verbessert wird,...

  • Seite 50: Apci-Modus

    Die Grundlage für frühere Inkompatibilitäten bei der Verbindung von Flüssigkeitschromatographie mit Massenspektrometrie ergab sich aus der Schwierigkeit, relativ nichtflüchtige, in einer Flüssigkeit gelöste Moleküle in ein molekulares Gas ohne übermäßigen Zerfall umzuwandeln. Der APCI-Sondenprozess vernebelt die Probe auf sanfte Turbo V-Ionenquelle Bedienerhandbuch 50/77 RUO-IDV-05-6147-DE-C...
  • Seite 51 Abbildung A-2: Flussdiagramm der APCI-Reaktion Die großen Primär-Ionen N und NO werden durch den Elektronenstoß koronaerzeugter Elektronen mit den großen neutralen Komponenten der Luft gebildet. Obwohl NO normalerweise kein Hauptbestandteil von sauberer Luft ist, wird die Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 51/77...
  • Seite 52 Durch Kollisionen wird die Gleichgewichtsverteilung bestimmter Ionen (z. B. protonierte Wasser-Cluster-Ionen) aufrechterhalten. Die Wahrscheinlichkeit einer vorzeitigen Fragmentierung von Probenionen in der Ionenquelle wird durch die dämpfende Wirkung der Lösungsmittel-Cluster auf die Reaktandionen und den relativ hohen Gasdruck in Turbo V-Ionenquelle Bedienerhandbuch 52/77 RUO-IDV-05-6147-DE-C...

  • Seite 53: Apci-Lonisationsbereich

    Nähe der Entladungsnadelspitze stammen. Die Energie dieser Elektronen wird durch eine Reihe von Kollisionen mit Gasmolekülen gemildert, bevor sie ein Energieniveau erreichen, auf dem ihr effektiver Ionisationsquerschnitt die effiziente Ionisation neutraler Moleküle ermöglicht. Abbildung A-4: APCI-lonisationsbereich Element Beschreibung Entladungsnadelspitze Probendurchsatz Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 53/77...
  • Seite 54 Verdampfung langsamer und die Pyrolyse bzw. die Zersetzung kann vor Abschluss der Verdampfung auftreten. Wird die APCI-Sonde bei Temperaturen oberhalb der optimalen Temperatur betrieben, kann es zu einer thermischen Zersetzung der Probe kommen. Turbo V-Ionenquelle Bedienerhandbuch 54/77 RUO-IDV-05-6147-DE-C...

  • Seite 55: Anhang B: Quellen-Parameter Und Spannungen

    650 °C 750 °C atur bis 200 ºC Optimale Temperaturwerte hängen von der Kombination aus Verbindung und mobiler Phase ab. Ein höherer Wassergehalt erfordert eine höhere Temperatur. Null (0) bedeutet, dass keine Temperatur vorhanden ist. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 55/77...

  • Seite 56: Parameter Der Apci-Sonde

    Positiv: 0 V bis 300 V Negativ: -60 V Negativ: -300 V bis 0 V Vertikale Skala 0 bis 13 Mikrometereinstellung der Sonde Der DP-Wert hängt von der Verbindung ab. Die Temperaturwerte hängen von der Verbindung ab. Turbo V-Ionenquelle Bedienerhandbuch 56/77 RUO-IDV-05-6147-DE-C...

  • Seite 57: Parameterbeschreibungen

    Steuert die Wärme, die auf die Probe einwirkt, um sie zu verdampfen. Ionenquelle Die optimale Temperatur der Ionenquelle ist die niedrigste Temperatur, bei der die Probe vollständig verdampft wird. Optimieren Sie in Schritten von 50 °C. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 57/77...
  • Seite 58 Wenn die Temperatur der Ionenquelle niedrig eingestellt ist, erfolgt die Verdampfung unvollständig, und es bilden sich große, sichtbare Tröpfchen im Ionenquellengehäuse. Wenn die Temperatur der Ionenquelle zu hoch eingestellt ist, setzt der thermische Abbau der Probe ein. Turbo V-Ionenquelle Bedienerhandbuch 58/77 RUO-IDV-05-6147-DE-C...

  • Seite 59: Sondenposition

    Analyst TF ist es das Feld IonSpray Voltage Floating und in SCIEX OS ist es das Feld Spray voltage. Schnittstellenheiz Dieser Parameter ist bei den SCIEX Systemen 3500, 4500, 5500, 5500+, 6500, 6500+ und TripleTOF-Systemen immer eingeschaltet. Schaltet den Schnittstellenheizer ein und aus. Durch das Heizen der Schnittstelle wird das Ionensignal maximiert und eine Kontaminierung der Ionenoptik verhindert.
  • Seite 60 Die folgenden Modifieren sind nicht gebräuchlich, weil sie das Spektrum mit ihren Ionenmischungen und Cluster-Kombinationen verkomplizieren. Sie können außerdem die Stärke des Ionensignals der Zielverbindung abschwächen. • Triethylamin (TEA) • Natriumdihydrogenphosphat • Trifluoressigsäure (TFA) • Natriumdodecylsulfat Turbo V-Ionenquelle Bedienerhandbuch 60/77 RUO-IDV-05-6147-DE-C...

  • Seite 61: Anhang C: Optimierung Der Ionenquelle (Analyst/Analyst Tf-Software)

    Optimierung der Ionenquelle (Analyst/Analyst TF-Software) Optimierung der Ionenquelle (Analyst/Analyst TF-Software) Die Verfahren in diesem Abschnitt dienen zur Optimierung nur mithilfe der Analyst- und Analyst TF-Software. Zur Optimierung mithilfe des SCIEX OS, siehe Abschnitt: Verfahren zur Optimierung der Quelle (SCIEX OS).

  • Seite 62: Einrichten Des Systems

    Koronaentladung kommen. In der Analyst-Software ist dies das Feld IonSpray Voltage. In der Analyst TF-Software ist dies das Feld IonSpray Voltage Floating. In SCIEX OS, ist dies das Feld Spray voltage. Eine Koronaentladung wird durch ein blaues Leuchten an der Spitze der Sonde sichtbar.

  • Seite 63: Optimieren Der Apci-Sonde

    Geben Sie in das Feld „Curtain Gas (CUR)“ den entsprechenden Wert für das Massenspektrometer ein. Tabelle C-2: CUR-Parameterwerte Massenspektrometer Startwert SCIEX Systeme 3200, 3500, 4000 und 4500 20 SCIEX Systeme 5000, 5500 und 5500+ SCIEX Systeme 6500 und 6500+ TripleTOF Systeme 5600, 5600+, 6600 und 20 bis 25, je nach Volumenstrom 6600+ Geben Sie 45 im Feld Collision Energy ein.

  • Seite 64: Einrichten Des Systems

    Öffnen Sie eine vorhandene optimierte Methode oder erstellen Sie eine Methode auf Basis der Verbindungen. Wenn die Ionenquelle abgekühlt ist, können folgende Schritte durchgeführt werden. Stellen Sie die Temperatur der Ionenquelle auf 450. Lassen Sie die Ionenquelle mindestens 30 Minuten aufwärmen. Turbo V-Ionenquelle Bedienerhandbuch 64/77 RUO-IDV-05-6147-DE-C...

  • Seite 65: Einstellen Der Startbedingungen

    Geben Sie in das Feld „Curtain Gas (CUR)“ den entsprechenden Wert für das Massenspektrometer ein. Tabelle C-3: CUR-Parameterwerte Massenspektrometer Startwert SCIEX Systeme 3500, 4000 und 4500 SCIEX Systeme 5000, 5500 und 5500+ SCIEX Systeme 6500 und 6500+ TripleTOF Systeme 5600, 5600+, 6600 und 20 bis 25, je nach Volumenstrom 6600+ Geben Sie 1 im Feld Nebulizer Current (NC) ein.

  • Seite 66: Einstellen Der Position Der Koronaentladungsnadel

    Öffnung zu vermeiden und das gesamte Signal-Rausch-Verhältnis zu erhöhen. Tabelle C-4: CUR-Parameterwerte Massenspektrometer Startwert SCIEX Systeme 3200, 3500, 4000 und 4500 20 SCIEX Systeme 5000, 5500 und 5500+ SCIEX Systeme 6500 und 6500+ TripleTOF Systeme 5600, 5600+, 6600 und...
  • Seite 67 Sonde entfernt wurde oder wenn sich der Analyt, die Flussrate oder die Lösungsmittelzusammensetzung ändert. Abbildung C-1: Position der Sprühdüse Element Beschreibung Koronaentladungsnadel Curtain-Platte APCI-Sonde Verwenden Sie die vorherigen horizontalen und vertikalen Mikrometereinstellungen oder stellen Sie diese als Ausgangsposition auf 5. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 67/77...

  • Seite 68: Optimierung Des Zerstäuberstroms

    Abbildung C-2: Anpassung des Elektrodenspitzen-Überstands Element Beschreibung Sonde Elektrode Optimierung des Zerstäuberstroms Die Ionenquelle wird nicht durch die Spannung, sondern durch die Stromstärke gesteuert. Wählen Sie die passende Stromstärke für die Erfassungsmethode – unabhängig von der Auswahlposition der Ionenquelle. Turbo V-Ionenquelle Bedienerhandbuch 68/77 RUO-IDV-05-6147-DE-C...

  • Seite 69: Optimieren Der Temperatur Der Apci-Sonde

    Die Menge und Art des Lösungsmittels wirkt sich auf die optimale APCI-Sondentemperatur aus. Bei höheren Volumenströmen erhöht sich die optimale Temperatur. Passen Sie die Temperatur der Ionenquelle in Schritten von 50 °C bis 100 °C an, um das beste Signal oder Signal-zu-Rausch-Verhältnis zu erreichen. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 69/77...

  • Seite 70: Anhang D: Glossar Der Symbole

    Bevollmächtigter Vertreter in der Europäischen Gemeinschaft Biogefährdung CE-Zeichen cCSAus-Prüfzeichen. Nachweis für elektrische Sicherheit (Kanada und USA). Katalognummer Achtung. Informationen zu möglichen Gefahren finden Sie in der Bedienungsanleitung. Hinweis: In der SCIEX-Dokumentation bezeichnet dieses Symbol eine Verletzungsgefahr. Turbo V-Ionenquelle Bedienerhandbuch 70/77 RUO-IDV-05-6147-DE-C...
  • Seite 71 Produkt, das recycelt und wiederverwendet werden kann. Bedienungsanleitung beachten. Quetschgefahr cTUVus-Zeichen für TUV Rheinland of North America Datenmatrix-Symbol, das mit einem Strichcode-Lesegerät gescannt werden kann, um eine eindeutige Gerätekennung (UDI) zu erhalten Umweltgefährdung Ethernetanschluss Explosionsgefahr Gefahr von Augenverletzungen Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 71/77...
  • Seite 72 Sicherung Hertz Internationales Sicherheitszeichen „Vorsicht, Stromschlaggefahr“ (ISO 3864), auch bekannt als Hochspannungssymbol Wenn die Hauptabdeckung entfernt werden muss, wenden Sie sich an einen SCIEX-Vertreter, um einen Stromschlag zu vermeiden. Gefahr durch heiße Oberflächen In-vitro-Diagnostikum Gefährdung durch ionisierende Strahlung Trocken aufbewahren.
  • Seite 73 Gefahr durch Heben Gefahr durch Magnete Hersteller Gefahr durch bewegliche Teile Gefahr für Personen mit Herzschrittmachern. Kein Zugang für Personen mit Herzschrittmachern. Quetschgefahr Gefahr durch Druckgas Schutzerdung (Erdung) Gefahr von Stichverletzungen Gefahren durch chemische Reaktionen Seriennummer Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 73/77...
  • Seite 74 Transportieren und lagern Sie das System bei einer Temperatur zwischen -30 °C und +60 °C. USB 2.0-Anschluss USB 3.0-Anschluss Gefahr durch ultraviolette Strahlung United Kingdom Conformity Assessment Mark (UKCA-Kennzeichnung) Voltampere (Leistung) Volt (Spannung) WEEE. Das Gerät darf nicht im Hausmüll entsorgt werden. Umweltgefährdung Turbo V-Ionenquelle Bedienerhandbuch 74/77 RUO-IDV-05-6147-DE-C...
  • Seite 75 Glossar der Symbole Symbol Beschreibung Watt JJJJ-MM-TT Herstellungsdatum Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 75/77...

  • Seite 76: Kundenschulung

    Softwareproduktdokumentationen entnehmen Sie den Versionshinweisen oder dem mit der Software mitgelieferten Software-Installationshandbuch. Informationen zur Hardware-Produktdokumentation finden Sie auf der mit dem System oder der Komponente gelieferten Customer Reference-DVD. Die neuesten Versionen der Dokumentationen sind auf der Website von SCIEX unter sciex.com/customer-documents verfügbar. Turbo V-Ionenquelle...
  • Seite 77 Kontaktangaben Hinweis: Wenn Sie eine kostenlose gedruckte Ausgabe dieses Dokuments wünschen, wenden Sie sich bitte an sciex.com/contact-us. Bedienerhandbuch Turbo V-Ionenquelle RUO-IDV-05-6147-DE-C 77/77...
