Einbau Des Wannen-Mg - Hachette KONIGSTIGER Bauanleitung

34A
7

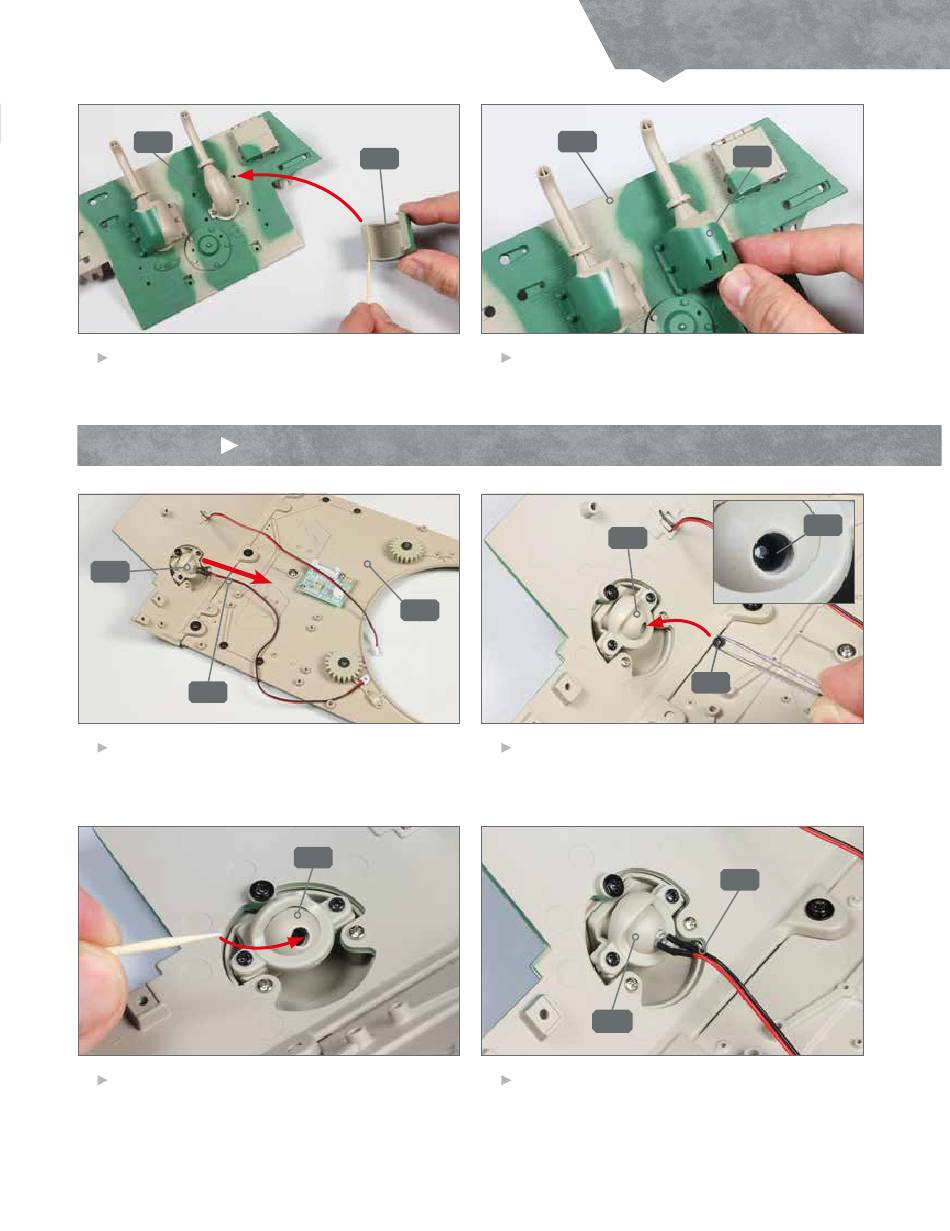

Versehen Sie die Zapfen der Auspuffabdeckung 36D
mit Sekundenkleber. Führen Sie die Abdeckung zu den
Aufnahmen an der Rückwand 34A, wie angedeutet.
SCHRITT 2

Einbau des Wannen-MG

30E
30D
1
Legen Sie das Oberteil der Panzerwanne 17A verkehrt
herum auf Ihre Arbeitsplatte. Entfernen Sie die LED 30D
aus dem Kugelkopf 30E, wie es der Pfeil andeutet.
3
Geben Sie sparsam etwas Sekundenkleber auf die
Spitze eines Zahnstochers und tragen Sie diesen
innen in der Öffnung des Kugelkopfes 30E auf.
36D
17A
30E
S
34A
8
Kleben Sie die Auspuffabdeckung 36D an der Rück-
wand der Panzerwanne 34A fest, wie abgebildet.
30E
2
Nehmen Sie das Ringteil 36F und fügen Sie es in die
Öffnung des Kugelkopfes 30E ein. Das Detailbild zeigt
das eingesetzte Ringteil.
30E
4
Kleben Sie die LED 30D in der Öffnung des Kugelkopfes
30E fest, wie abgebildet.
B –
auanleitung
S
chritt für chritt
36D
36F
36F
30D
5
