VIESMANN
Anschluss- und Verdrahtungsplan
für die Fachkraft
Vitocal 252-A
Typ AWOT(-M)-E-AC/AWOT(-M)-E-AC-AF 251.A

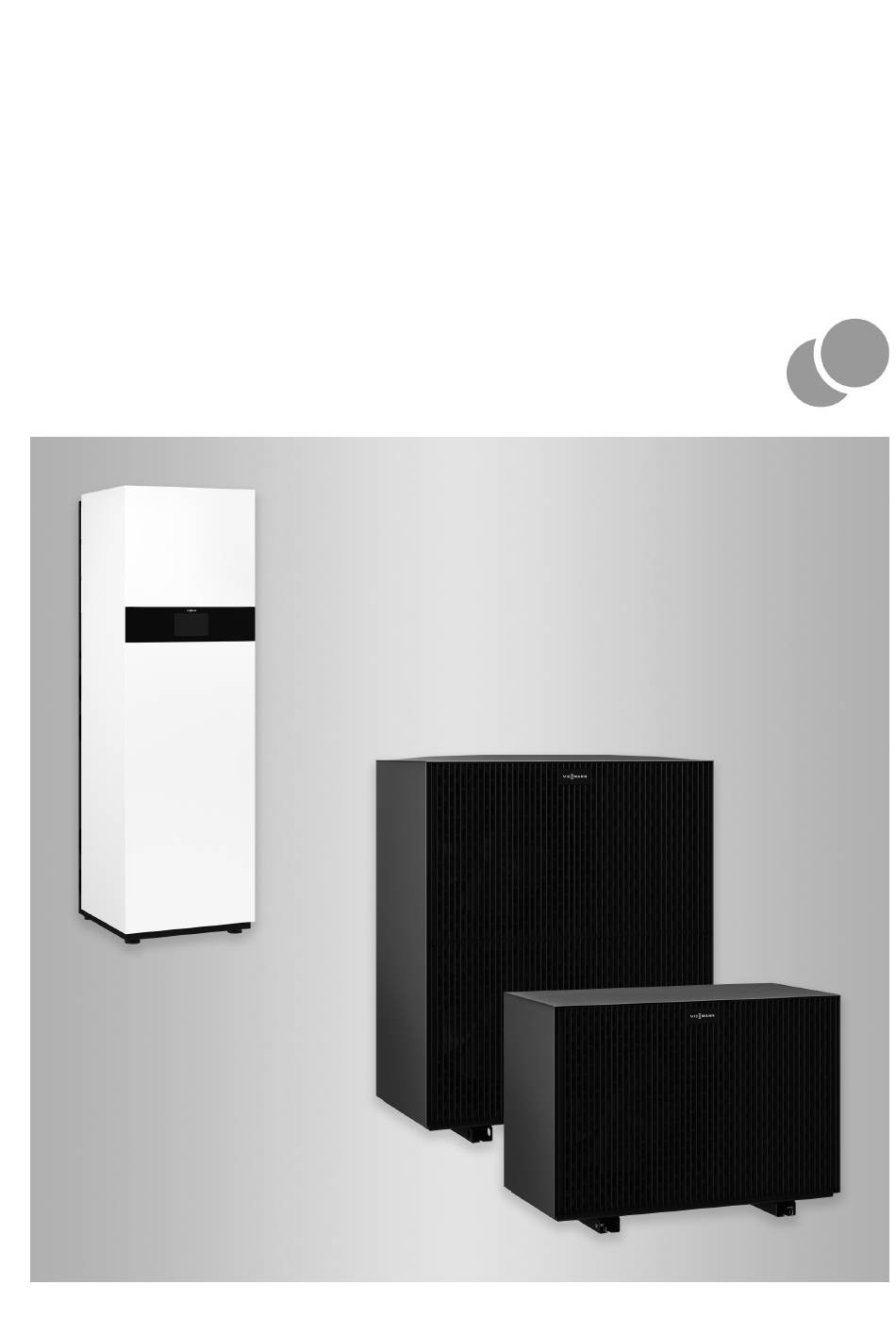

Luft/Wasser-Wärmepumpe, Monoblock-Ausführung für Heiz- und Kühlbetrieb, mit
1 integrierten Heiz-/Kühlkreis
Typ AWOT(-M)-E-AC/AWOT(-M)-E-AC-AF 251.A 2C
Luft/Wasser-Wärmepumpe, Monoblock-Ausführung für Heiz- und Kühlbetrieb, mit
2 integrierten Heiz-/Kühlkreisen
VITOCAL 252-A
Bitte aufbewahren!
6218253 DE
2/2024
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCAL 252-A

Inhaltszusammenfassung für Viessmann VITOCAL 252-A

  • Seite 1 VIESMANN Anschluss- und Verdrahtungsplan für die Fachkraft Vitocal 252-A Typ AWOT(-M)-E-AC/AWOT(-M)-E-AC-AF 251.A Luft/Wasser-Wärmepumpe, Monoblock-Ausführung für Heiz- und Kühlbetrieb, mit 1 integrierten Heiz-/Kühlkreis Typ AWOT(-M)-E-AC/AWOT(-M)-E-AC-AF 251.A 2C Luft/Wasser-Wärmepumpe, Monoblock-Ausführung für Heiz- und Kühlbetrieb, mit 2 integrierten Heiz-/Kühlkreisen VITOCAL 252-A Bitte aufbewahren!

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Die Außeneinheit enthält leicht ent- Dieses Zeichen warnt vor Perso- flammbares Kältemittel der Sicherheits- nenschäden. gruppe A3 gemäß ISO 817 und ANSI/ ASHRAE Standard 34.
  • Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Zielgruppe Diese Anleitung richtet sich ausschließ- Elektroarbeiten dürfen nur von Elektro- ■ lich an autorisierte Fachkräfte. fachkräften durchgeführt werden. Arbeiten am Kältemittelkreislauf mit Alle sicherheitsrelevanten Punkte müs- ■ ■ brennbaren Kältemitteln der Sicher- sen regelmäßig durch die jeweiligen heitsgruppe A3 dürfen nur von Fach- zertifizierten Fachkräfte geprüft wer- kräften durchgeführt werden, die dazu...
  • Seite 4 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) VDMA 24020-3: ■ Kälteanlagen mit brennbarem Kältemit- tel der Sicherheitsgruppe A3 TRBS 1112-1: ■ Explosionsgefährdungen bei und durch Instandhaltungsarbeiten DGUV Regel 100-500, Kapitel 2.35: ■ Betreiben von Kälteanlagen, Wärme- pumpen und Kühleinrichtungen FprCEN/TS 17607: ■ Zusätzliche Aspekte zu Betrieb, War- tung, Instandhaltung, Reparatur und Still-Legung von Kälte-, Klima- und Wärmepumpenanlagen, die entflamm-...
  • Seite 5 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Die verwendeten elektrischen Betriebs- Gefahr ■ mittel müssen den Anforderungen an Heiße Oberflächen und Medien explosionsgefährdete Bereiche, Zone 2 können Verbrennungen oder Ver- entsprechen. brühungen zur Folge haben. Kalte Keine brennbaren Stoffe verwenden, Oberflächen können Erfrierungen ■ z.
  • Seite 6 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Die unmittelbare Umgebung der Wär- Gefahr ■ mepumpe auf brennbare Materialien Direkter Kontakt mit flüssigem und und Zündquellen untersuchen: gasförmigem Kältemittel kann zu Alle brennbaren, beweglichen Materia- schweren gesundheitlichen Schä- lien und jegliche Zündquellen aus dem den führen, z. B. Erfrierungen und/ Schutzbereich entfernen.
  • Seite 7 Füllwasser gemäß VDI 2035 Gewährleistung einschränken. befüllen, nicht mit frostschutzhalti- Bei Einbau und Austausch aus- gen Medien. schließlich Viessmann Originalteile oder von Viessmann freigegebene Elektrische Verbindungsleitungen Ersatzteile verwenden. Gefahr Durch kurze elektrische Leitungen kann bei Undichtheit am Kältekreis gasförmiges Kältemittel in das Innere des Gebäudes gelangen.
  • Seite 8 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Austritt von Kältemittel Gefahr Einatmen von Kältemittel kann zu Gefahr Ersticken führen. Austretendes Kältemittel kann zu Kältemittel nicht einatmen. Feuer und Explosionen führen, die schwerste Verletzungen bis hin zum Verhalten bei Wasseraustritt aus dem Tod zur Folge haben.
  • Seite 9 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Keine mechanischen Gegenstände/ ■ Hilfsmittel zur Entfernung von Eis ver- wenden. Vor dem Einsatz von elektrischen Heiz- ■ geräten, Kältekreis mit geeignetem Messgerät auf Dichtheit prüfen. Das Heizgerät darf keine Zündquelle – darstellen. Das Heizgerät muss den Anforderun- –...

  • Seite 10: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Hinweise Hinweise ....................11 Betriebsmittel ..................11 Farbkennzeichnung ................11 Anschluss- und Verdrah- Blatt 1: Elektronikmodul HPMU, Stecker 1, 5, 74, 91 ......12 tungsplan: Inneneinheit Blatt 2: Elektronikmodul HPMU, Stecker X4, X5 ........13 Blatt 3: Elektronikmodul HPMU, Komponenten 230 V~ ......14 Inneneinheit mit 1 integrierten Heiz-/Kühlkreis ........

  • Seite 11: Hinweise

    Hinweise Hinweise Informationen zu den elektrischen Anschlüssen in ■ der Montage- und Serviceanleitung beachten. ■ Bei einer Netzversorgung mit EVU-Sperre muss die Netzversorgung des Steuerstromkreises (Wärme- pumpenregelung) ohne Sperrung durch das EVU erfolgen. Beispiel zum Lesen der Verweise auf andere Blätter ■...

  • Seite 12: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsplan: Inneneinheit Blatt 1: Elektronikmodul HPMU, Stecker 1, 5, 74, 91 Abb. 1 Elektronikmodul HPMU Speichertemperatursensor PlusBus Außentemperatursensor CAN-BUS bei Einbindung in ein externes CAN- BUS-System als erster oder letzter Teilnehmer (Stecker 91 im Elektronikmodul HPMU ohne Abschlusswiderstand) CAN-BUS bei Einbindung in ein externes CAN- BUS-System als mittlerer Teilnehmer (Stecker 91 im Elektronikmodul HPMU mit Abschlusswider-...

  • Seite 13: Blatt 2: Elektronikmodul Hpmu, Stecker X4, X5

    Anschluss- und Verdrahtungsplan: Inneneinheit Blatt 2: Elektronikmodul HPMU, Stecker X4, X5 Abb. 2 Elektronikmodul HPMU CAN-BUS-Verbindungsleitung zum Elektronikmo- dul EHCU Verbindungsleitung zur Bedieneinheit HMI...

  • Seite 14: Blatt 3: Elektronikmodul Hpmu, Komponenten 230 V

    Anschluss- und Verdrahtungsplan: Inneneinheit Blatt 3: Elektronikmodul HPMU, Komponenten 230 V~ Inneneinheit mit 1 integrierten Heiz-/Kühlkreis Abb. 3 Elektronikmodul HPMU AC-Kontakt bei Kühlfunktion „active cooling“ ■ Spannungsversorgung für digitale Eingänge, Z. B. Umwälzpumpe zur Pufferentladung Anschluss 143.1 Zirkulationspumpe ■ Digitale Eingänge, Anschlüsse 143.2 bis 143.5...

  • Seite 15: Inneneinheit Mit 2 Integrierten Heiz-/Kühlkreisen

    Anschluss- und Verdrahtungsplan: Inneneinheit Blatt 3: Elektronikmodul HPMU, Komponenten 230 V~ (Fortsetzung) Inneneinheit mit 2 integrierten Heiz-/Kühlkreisen Abb. 4 Elektronikmodul HPMU AC-Kontakt bei Kühlfunktion „active cooling“ ■ Spannungsversorgung für digitale Eingänge, Zirkulationspumpe Anschluss 143.1 ■ Digitale Eingänge, Anschlüsse 143.2 bis 143.5...

  • Seite 16: Blatt 4: Elektronikmodul Hpmu, Netzanschlüsse 230 V

    Anschluss- und Verdrahtungsplan: Inneneinheit Blatt 4: Elektronikmodul HPMU, Netzanschlüsse 230 V~ Abb. 5 Elektronikmodul HPMU Spannungsversorgung Elektronikmodul EHCU Netzanschluss Regelung/Elektronik Geschalteter Netzausgang für Netzanschluss Zubehör, z. B. Erweiterungssatz Mischer...

  • Seite 17: Blatt 6: Elektronikmodul Ehcu, Stecker X4, X10, X11, X20

    Anschluss- und Verdrahtungsplan: Inneneinheit Blatt 6: Elektronikmodul EHCU, Stecker X4, X10, X11, X20 Abb. 6 Elektronikmodul EHCU Nichts anschließen! Vorlauftemperatursensor Heiz-/Kühlkreis 1 CAN-BUS-Verbindungsleitung zum Elektronikmo- Rücklauftemperatursensor dul HPMU Drucksensor...
  • Seite 18 Anschluss- und Verdrahtungsplan: Inneneinheit Blatt 7: Elektronikmodul EHCU, Stecker X1, X2, X5, X17 Abb. 7 Elektronikmodul EHCU Inneneinheit mit 1 integrierten Heiz-/Kühlkreis: Motor 4/3-Wege-Ventil Z. B. Temperatursensor externer Pufferspeicher PlusBus-Teilnehmer Inneneinheit mit 2 integrierten Heiz-/Kühlkreisen: CAN-BUS-Kommunikationsleitung Innen-/Außen- Vorlauftemperatursensor Heiz-/Kühlkreis 2 einheit Nichts anschließen! CAN-BUS bei Einbindung in ein externes CAN-...

  • Seite 19: Blatt 8: Elektronikmodul Ehcu, Stecker X7, X19, X22, X23, X26

    Anschluss- und Verdrahtungsplan: Inneneinheit Blatt 8: Elektronikmodul EHCU, Stecker X7, X19, X22, X23, X26 Abb. 8 Elektronikmodul EHCU Inneneinheit mit 2 integrierten Heiz-/Kühlkreisen: Feuchteanbauschalter 24 V für Heiz-/Kühlkreis 2 PWM-Signal für Heizkreispumpe Heiz-/Kühlkreis 2 Feuchteanbauschalter 24 V für Heiz-/Kühlkreis 1 PWM-Signal für Sekundärpumpe/Heizkreispumpe Volumenstromsensor Heiz-/Kühlkreis 1...

  • Seite 20: Blatt 9: Elektronikmodul Ehcu, Stecker X3, X6, X12, X18, X25

    Anschluss- und Verdrahtungsplan: Inneneinheit Blatt 9: Elektronikmodul EHCU, Stecker X3, X6, X12, X18, X25 Abb. 9 Elektronikmodul EHCU Inneneinheit mit 2 integrierten Heiz-/Kühlkreisen: Spannungsversorgung Sekundärpumpe/Heizkreis- Heizkreispumpe Heiz-/Kühlkreis 2 pumpe Heiz-/Kühlkreis 1 Inneneinheit mit 2 integrierten Heiz-/Kühlkreisen: Sekundärpumpe/Heizkreispumpe Heiz-/Kühl- PWM-Signal für Heizkreispumpe Heiz-/Kühlkreis 2 kreis 1 Spannungsversorgung EHCU PWM-Signal für Sekundärpumpe/Heizkreispumpe...

  • Seite 21: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsplan: Inneneinheit Blatt 10: Elektronikmodul EHCU, Heizwasser-Durchlauferhitzer N3 N2 N1 N PE L3 L2 L1 Abb. 10 Elektronikmodul EHCU Heizwasser-Durchlauferhitzer Sicherheitstemperaturbegrenzer Spannungsversorgung Heizwasser-Durchlauferhit- zer bei Anschluss mit 3 x 230 V~ Spannungsversorgung Heizwasser-Durchlauferhit- zer 400 V~ und 230 V~...

  • Seite 22: Blatt 150: Netzanschluss Außeneinheit

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 1 Ventilator Blatt 150: Netzanschluss Außeneinheit Abb. 11 Netzanschluss Außeneinheit 230 V~/50 Hz Inverter Netzfilter Verdichter Ferrit Ventilator...

  • Seite 23: Blatt 151: Netzanschlüsse 230 V

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 1 Ventilator Blatt 151: Netzanschlüsse 230 V~ Abb. 12 Netzanschluss Kältekreisreger VCMU mit Siche- rung 6,3 A/250 V Netzanschluss Ventilator Ventilatormotor...

  • Seite 24: Blatt 152: Inverter, Verdichter

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 1 Ventilator Blatt 152: Inverter, Verdichter -X33 -X32 -X31 -X30 -X29 -X28 -X27 -X13 -X12 -X16 -X15 -X11 -X14 -X10 Abb. 13 Verdichter Verdichtertemperatursensor (NTC 10 k Ω Inverter Hochdrucksensor Drosselspule Inverter Innenraumtemperatursensor (NTC 10 k Ω...

  • Seite 25: Blatt 153: Anschlussklemme Betriebskomponenten 230 V

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 1 Ventilator Blatt 153: Anschlussklemme Betriebskomponenten 230 V~ Abb. 14 Anschlussklemme Betriebskomponenten 230 V~ Ventilatorringheizung 4-Wege-Umschalventil Ölsumpfheizung Elektrische Begleitheizung Kondenswasser- wanne...

  • Seite 26: Blatt 154: Betriebskomponenten 230 V

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 1 Ventilator Blatt 154: Betriebskomponenten 230 V~ Abb. 15 4-Wege-Umschalventil Elektrische Begleitheizung Kondenswasserwanne Ölsumpfheizung...

  • Seite 27: Blatt 155: Kältekreisregler Vcmu, Stecker X1, X2, X3, X4, X5

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 1 Ventilator Blatt 155: Kältekreisregler VCMU, Stecker X1, X2, X3, X4, X5 Abb. 16 Kältekreisregler VCMU 4-Wege-Umschaltventil Netzanschluss 230 V~/50 Hz Elektrische Begleitheizung Kondenswasserwanne Ölsumpfheizung Ventilatorringheizung...

  • Seite 28: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 1 Ventilator Blatt 156: Kältekreisregler VCMU, Stecker X7, X11, X12, X13, X20, X21 Abb. 17 Kältekreisregler VCMU Flüssiggastemperatursensor Kühlen (NTC 10 k Ω Nichts anschließen! Nichts anschließen! Modbus-Verbindungsleitung zum Inverter Verdichtertemperatursensor (NTC 10 k Ω CAN-BUS-Kommunikationsleitung Innen-/Außen- Sauggastemperatursensor Verdampfer einheit...

  • Seite 29: Blatt 157: Kältekreisregler Vcmu, Stecker X10, X14, X15, X16

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 1 Ventilator Blatt 157: Kältekreisregler VCMU, Stecker X10, X14, X15, X16 Abb. 18 Kältekreisregler VCMU Hochdrucksensor Flüssiggastemperatursensor Kühlen (NTC 10 k Niederdrucksensor Ω Lufteintrittstemperatursensor (NTC 10 k Sauggastemperatursensor Verdichter (NTC 10 k Ω Ω Flüssiggastemperatursensor Verflüssiger Heißgastemperatursensor (NTC 10 k Ω...

  • Seite 30: Blatt 158: Kältekreisregler Vcmu, Stecker X8, X9, X17, X18

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 1 Ventilator Blatt 158: Kältekreisregler VCMU, Stecker X8, X9, X17, X18 Abb. 19 Kältekreisregler VCMU Elektronisches Expansionsventil 1 Nichts anschließen! Elektronisches Expansionsventil 2 Ansteuerung Ventilator...

  • Seite 31: Blatt 100: Emcf-Leiterplatte (Verdichter 230 V~)

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A10 bis A13 Blatt 100: EMCF-Leiterplatte (Verdichter 230 V~) Abb. 20 EMCF-Leiterplatte Spannungsversorgung Verdichter Netzanschluss EMCF-Leiterplatte...

  • Seite 32: Blatt 101: Emcf-Leiterplatte (Verdichter 400 V~)

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A10 bis A13 Blatt 101: EMCF-Leiterplatte (Verdichter 400 V~) Abb. 21 EMCF-Leiterplatte Spannungsversorgung Kältekreisregler VCMU, Ventilatoren und Inverter Netzanschluss EMCF-Leiterplatte...

  • Seite 33: Blatt 102: Verdichter 400 V

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A10 bis A13 Blatt 102: Verdichter 400 V~ Rx/Tx- Rx/Tx+ -GND 106.4 106.4 106.4 -GNDL 106.4 PWM 1/min +10V 106.3 106.3 106.3 106.3 -GNDL 1/min +10V Abb. 22 Spannungsversorgung Kältekreisregler VCMU Inverter Spannungsversorgung Ventilatoren Heißgastemperatursensor Spannungsversorgung Inverter...

  • Seite 34: Blatt 104: Verdichter 230 V

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A10 bis A13 Blatt 104: Verdichter 230 V~ Rx/Tx- Rx/Tx+ -GND 106.4 106.4 106.4 -GNDL 1/min 106.4 +10V 106.3 106.3 -GNDL 106.3 1/min 106.3 +10V 100.6 / EMV_X1.7 100.6 / EMV_X1.2 Abb. 23 Spannungsversorgung Inverter Heißgastemperatursensor EMV Filter...

  • Seite 35: Blatt 106: Kältekreisregler Vcmu

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A10 bis A13 Blatt 106: Kältekreisregler VCMU +10V 1/min +10V 1/min Abb. 24 Ansteuerung oberer Ventilator Flüssiggastemperatursensor Verflüssiger Ansteuerung unterer Ventilator (NTC 10 k Ω Elektronisches Expansionsventil 1 Ölsumpftemperatursensor Elektronisches Expansionsventil 2 Sauggastemperatursensor Verdampfer Netzanschluss Kältekreisregler VCMU (NTC 10 k...

  • Seite 36: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A10 bis A13 Blatt 106: Kältekreisregler VCMU (Fortsetzung) Sauggastemperatursensor Verdichter (NTC 10 k Ω Heißgastemperatursensor (NTC 10 k Ω...

  • Seite 37: Blatt 200: Emcf-Leiterplatte

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 200: EMCF-Leiterplatte Abb. 25 EMCF-Leiterplatte Ventilator unten Ventilator oben...

  • Seite 38: Blatt 201: Leitungsbaum Emcf-Leiterplatte

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 201: Leitungsbaum EMCF-Leiterplatte Abb. 26 Ventilator unten Ventilator oben Wärmepumpenregelung...

  • Seite 39: Blatt 202: Sicherungen

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 202: Sicherungen Abb. 27 VCMU Sicherung Kältekreisregler VCMU Sicherung Ventilator unten Wärmepumpenregelung Sicherung Ventilator oben...

  • Seite 40: Blatt 203: Ventilatoren

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 203: Ventilatoren Abb. 28 Ventilator unten Ventilator oben...

  • Seite 41: Blatt 204: Leiterplatte Inverter: X1, X5, X6, X7, X8, X10

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 204: Leiterplatte Inverter: X1, X5, X6, X7, X8, X10 Abb. 29 Leiterplatte Inverter Inverter Verdichter Lüfter Inverter...

  • Seite 42: Blatt 205: Leiterplatte Inverter: Flachbandleitung X9

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 205: Leiterplatte Inverter: Flachbandleitung X9 Abb. 30 Leiterplatte Inverter Inverter...

  • Seite 43: Blatt 206: Leiterplatte Inverter: Flachbandleitung X9

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 206: Leiterplatte Inverter: Flachbandleitung X9 Abb. 31 Leiterplatte Inverter Inverter...

  • Seite 44: Blatt 207: Leiterplatte Inverter: X1, X2, X3, X5

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 207: Leiterplatte Inverter: X1, X2, X3, X5 Abb. 32 Leiterplatte Inverter Schutztemperaturbegrenzer Hochdruckwächter PSH Optionaler Anschluss: CAN-BUS-Verbindungslei- Modbus-Verbindungsleitung zum Kältekreisreg- tung zum Kältekreisregler VCMU ler VCMU Inverter...

  • Seite 45: Blatt 208: Leiterplatte Inverter: Flachbandleitung X4

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 208: Leiterplatte Inverter: Flachbandleitung X4 Abb. 33 Leiterplatte Inverter Inverter...

  • Seite 46: Blatt 209: Leiterplatte Inverter: Flachbandleitung X4

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 209: Leiterplatte Inverter: Flachbandleitung X4 Abb. 34 Leiterplatte Inverter Inverter...

  • Seite 47: Blatt 210: Lüsterklemme X21

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 210: Lüsterklemme X21 Abb. 35 Ölsumpfheizung Elektrische Begleitheizung Ventilator 4-Wege-Umschaltventil Wärmepumpenregelung Elektrische Begleitheizung Kondenswasser- wanne...

  • Seite 48: Blatt 211: Netzanschlüsse 230 V

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 211: Netzanschlüsse 230 V Abb. 36 4-Wege-Umschaltventil Elektrische Begleitheizung Kondenswasserwanne Ölsumpfheizung...

  • Seite 49: Blatt 212: Kältekreisregler Vcmu: X1, X2, X3, X4, X5

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 212: Kältekreisregler VCMU: X1, X2, X3, X4, X5 Abb. 37 Kältekreisregler VCMU Elektrische Begleitheizung Kondenswasserwanne Ölsumpfheizung Elektrische Begleitheizung Ventilator 4-Wege-Umschaltventil...

  • Seite 50: Blatt 213: Kältekreisregler Vcmu: X7, X11, X12, X13, X20, X21

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 213: Kältekreisregler VCMU: X7, X11, X12, X13, X20, X21 Abb. 38 Kältekreisregler VCMU Flüssiggastemperatursensor Kühlen (NTC 10 k Ω Modbus-Verbindungsleitung zum Inverter Innenraumtemperatursensor Optionaler Anschluss: CAN-BUS-Verbindungslei- Sauggastemperatursensor Verdichter (NTC 10 k Ω...

  • Seite 51: Blatt 214: Kältekreisregler Vcmu: X10, X14, X15, X16

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 214: Kältekreisregler VCMU: X10, X14, X15, X16 Abb. 39 Kältekreisregler VCMU Hochdrucksensor Flüssiggastemperatursensor Kühlen (NTC 10 k Niederdrucksensor Ω Lufteintrittstemperatursensor (NTC 10 k Sauggastemperatursensor Verdichter (NTC 10 k Ω...

  • Seite 52: Blatt 215: Kältekreisregler Vcmu: X8, X9, X17, X18

    Anschluss- und Verdrahtungsplan: Außeneinheit mit 2 Ventilatoren, Typen 251.A16 bis A19 Blatt 215: Kältekreisregler VCMU: X8, X9, X17, X18 Abb. 40 Kältekreisregler VCMU Elektronisches Expansionsventil 1 PWM-Signal Ventilator unten Elektronisches Expansionsventil 2 PWM-Signal Ventilator oben...
  • Seite 56 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
