D
®
PREMASGARD

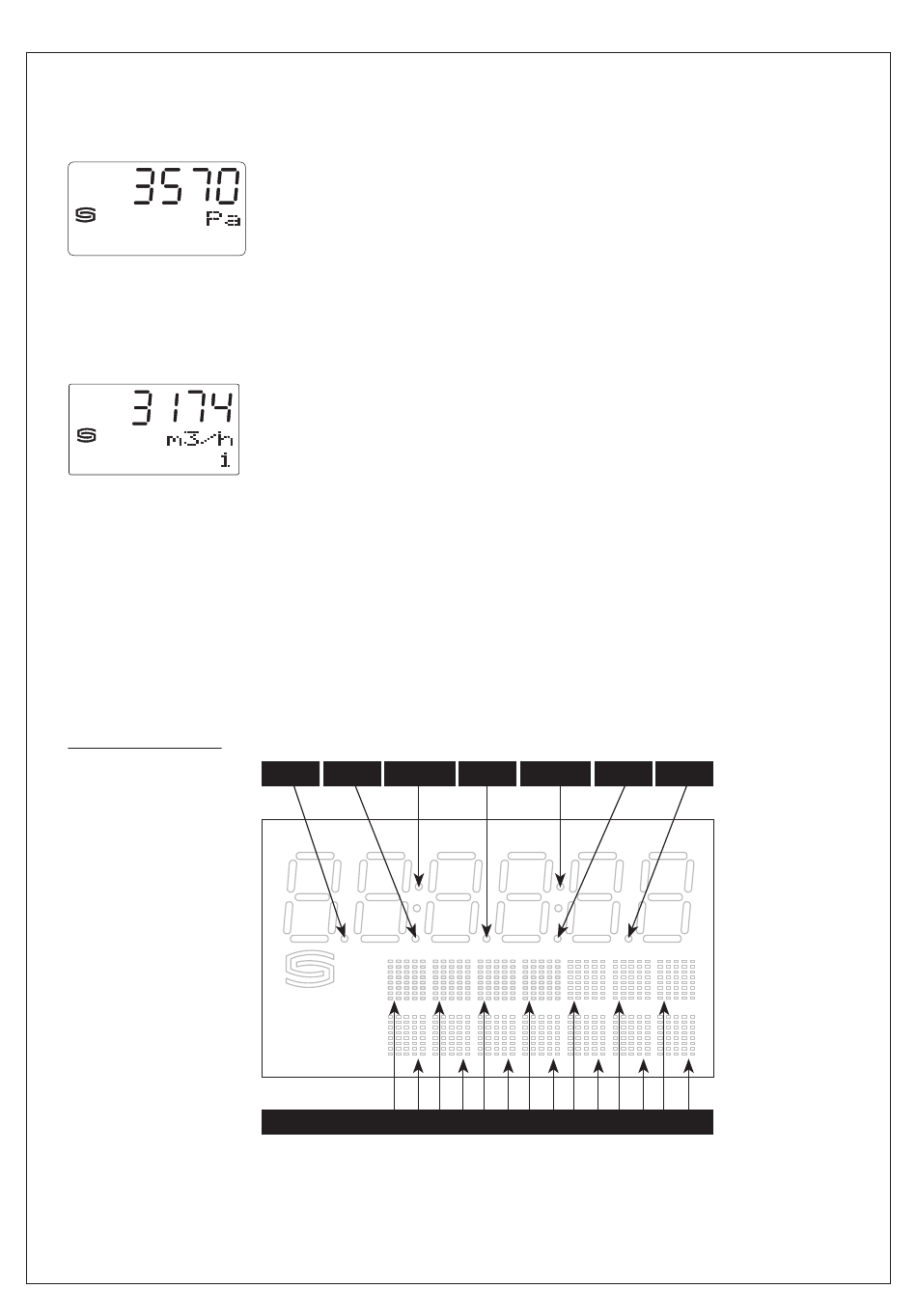

ANZEIGE IM DISPL AY
Standardmäßig wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt:
Differenzdruck [Pa]
Über die Modbusschnittstelle kann anstelle der Standard-Anzeige eine alternative Ausgangs größe programmiert werden:
Volumenstrom [m 3 /h], Differenzdruck [Pa]
Hierbei wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt.
Der Index in der dritten Zeile kennzeichnet den Anzeigetyp, z.B. Volumenstrom (siehe Tabelle "Function 06 Write Single Register").
Über die Modbusschnittstelle kann die Display-Anzeige sowohl im 7-Segment-Bereich als auch im Dot-Matrix-Bereich
programmiert werden. Somit können auch beispielsweise Meldungen von der SPS angezeigt werden.
Für die individuelle Anzeige muss das Register 4x0001 (physikalischer Anzeigewert) den Wert 10 enthalten.
Die Register 4x0002 bis 4x0019 enthalten Informationen über die darzustellenden Zeichen und Segmente.
Der Dot-Matrix-Bereich ist ebenfalls in der Defaulteinstellung (Register 4x0001 enthält den Wert 0) programmierbar.
Im 7-Segment-Bereich wird dabei automatisch der aktuelle Messwert angezeigt.
Die beiden linksbündigen Stellen werden über das Register 4x0003 (Bereich -9...99) dargestellt. Der Wert 0 schaltet
die Anzeige der beiden Stellen ab. Die Anzeige ist nur aktiv, falls das Register 4x0002 positive Werte enthält.
Aufbau Segment-Muster (Register 4x0005)
Bit 0 ...... Dot A
Bit 1 ...... Dot B
Bit 2 ...... Dot C
Bit 3 ...... Dot D
Bit 4 ...... Dot DP1
Bit 5 ...... - -
Bit 6 ...... Dot E
Bit 7 ...... Dot DP2
Bit 8 ...... - -
Bit 9 ...... - -
Bit 10 .... - -
Bit 11 .... - -
Bit 12 .... - -
Bit 13 .... - -
Bit 14 .... - -
Bit 15 .... - -
714x - Modbus | Konfiguration
Anzeigewert: 3174
3
Einheit: m /h
Index: 1
Dot A Dot B
Dot Matrix
Dot DP1 Dot C Dot DP2
A H B I C J D K E
8
Dot D Dot E
L F M G N
