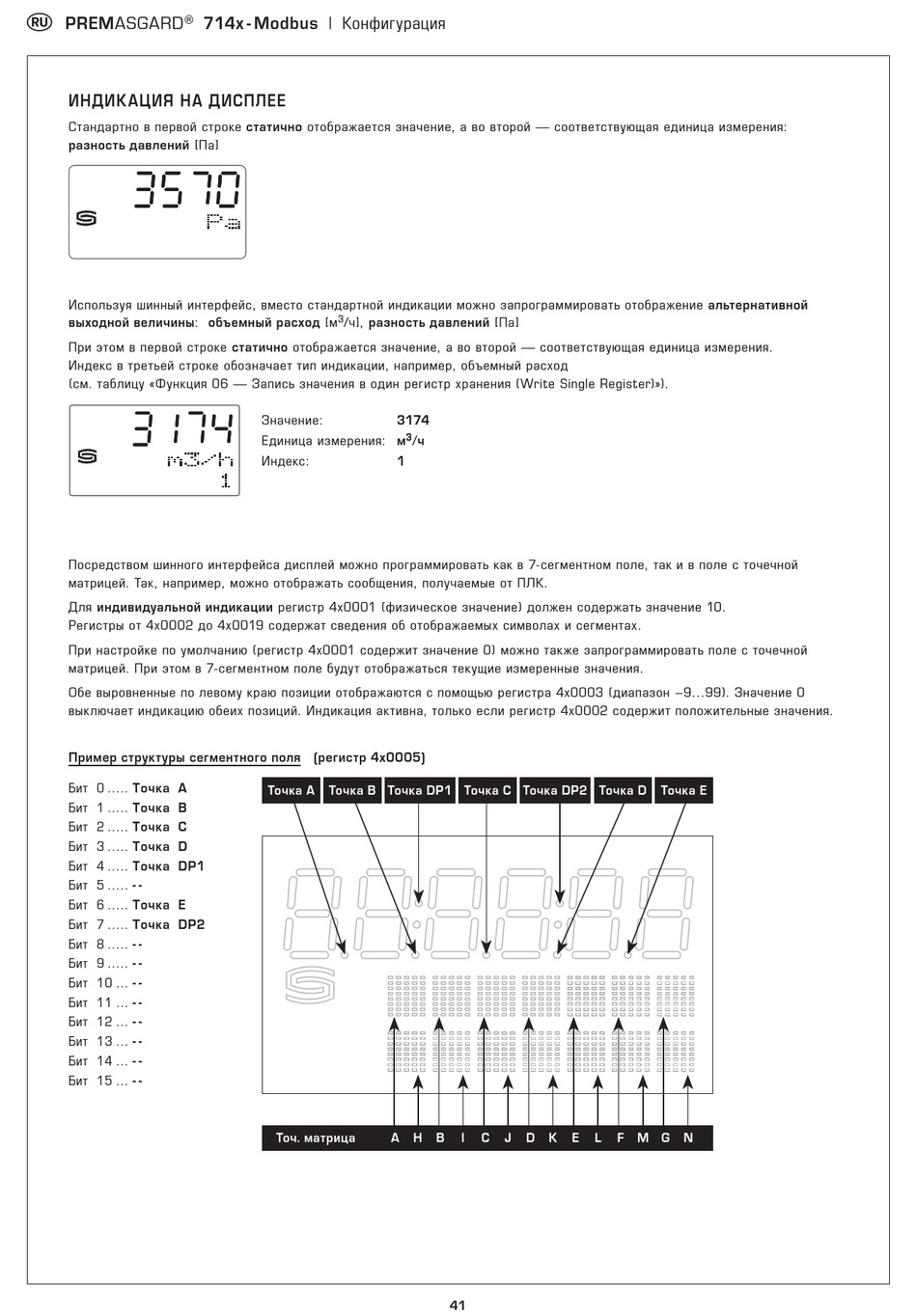

ИНДИК АЦИЯ НА ДИСПЛЕЕ
Стандартно в первой строке статично отображается значение, а во второй — соответствующая единица измерения:
разность давлений [Па]
Используя шинный интерфейс, вместо стандартной индикации можно запрограммировать отображение альтернативной
выходной величины: объемный расход [м
При этом в первой строке статично отображается значение, а во второй — соответствующая единица измерения.
Индекс в третьей строке обозначает тип индикации, например, объемный расход
(см. таблицу «Функция 06 — Запись значения в один регистр хранения (Write Single Register)»).
Посредством шинного интерфейса дисплей можно программировать как в 7-сегментном поле, так и в поле с точечной
матрицей. Так, например, можно отображать сообщения, получаемые от ПЛК.
Для индивидуальной индикации регистр 4x0001 (физическое значение) должен содержать значение 10.
Регистры от 4х0002 до 4х0019 содержат сведения об отображаемых символах и сегментах.
При настройке по умолчанию (регистр 4x0001 содержит значение 0) можно также запрограммировать поле с точечной
матрицей. При этом в 7-сегментном поле будут отображаться текущие измеренные значения.
Обе выровненные по левому краю позиции отображаются с помощью регистра 4x0003 (диапазон −9...99). Значение 0
выключает индикацию обеих позиций. Индикация активна, только если регистр 4x0002 содержит положительные значения.
Пример структуры сегментного поля (регистр 4x0005)
Бит 0 ..... Точка A
Бит 1 ..... Точка B
Бит 2 ..... Точка C
Бит 3 ..... Точка D
Бит 4 ..... Точка DP1
Бит 5 ..... - -
Бит 6 ..... Точка E
Бит 7 ..... Точка DP2
Бит 8 ..... - -
Бит 9 ..... - -
Бит 10 ... - -
Бит 11 ... - -
Бит 12 ... - -
Бит 13 ... - -
Бит 14 ... - -
Бит 15 ... - -
714x - Modbus | Конфигурация
3 /ч], разность давлений [Па]
Значение:
Единица измерения: м
Индекс:
Точка A Точка B
Точ. матрица
3174
3
/ч
1
Точка DP1 Точка C Точка DP2
A H B I C J D K E
41
Точка D Точка E
L F M G N
