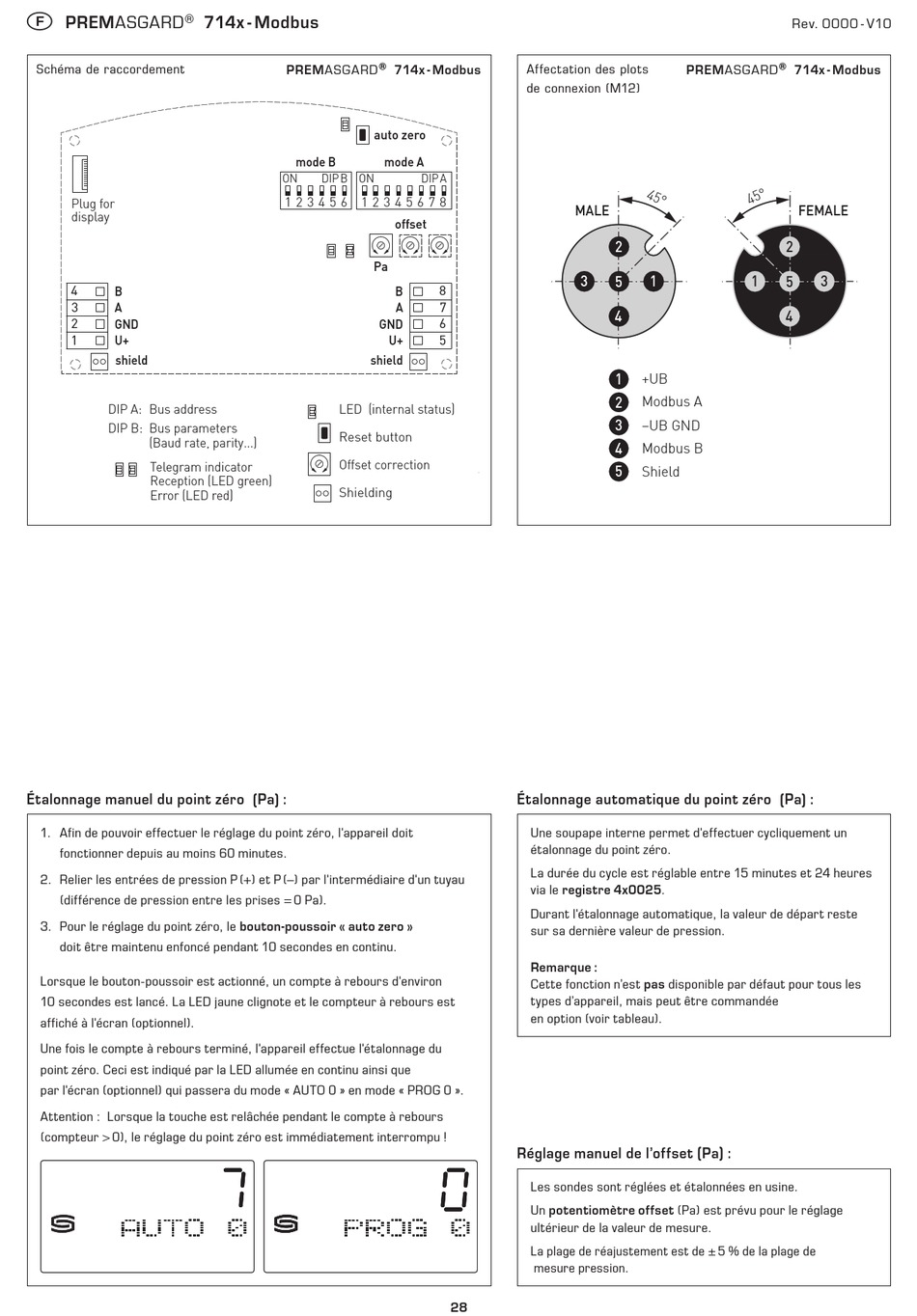

S+S REGELTECHNIK PREMASGARD 714 Modbus Serie Bedienungs- Und Montageanleitung Seite 28

F
®
PREMASGARD
Schéma de raccordement
Plug for
display
B
4
A
3
GND
2
U+
1
shield
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity...)
Telegram indicator
Reception (LED green)
Error (LED red)
Étalonnage manuel du point zéro (Pa) :
1. Afin de pouvoir effectuer le réglage du point zéro, l'appareil doit
fonctionner depuis au moins 60 minutes.
2. Relier les entrées de pression P (+) et P (–) par l'intermédiaire d'un tuyau
(différence de pression entre les prises = 0 Pa).
3. Pour le réglage du point zéro, le bouton-poussoir « auto zero »
doit être maintenu enfoncé pendant 10 secondes en continu.
Lorsque le bouton-poussoir est actionné, un compte à rebours d'environ
10 secondes est lancé. La LED jaune clignote et le compteur à rebours est
affiché à l'écran (optionnel).
Une fois le compte à rebours terminé, l'appareil effectue l'étalonnage du
point zéro. Ceci est indiqué par la LED allumée en continu ainsi que
par l'écran (optionnel) qui passera du mode « AUTO 0 » en mode « PROG 0 ».
Attention : Lorsque la touche est relâchée pendant le compte à rebours
(compteur > 0), le réglage du point zéro est immédiatement interrompu !
714x - Modbus
PREMASGARD
auto zero
mode B
ON DIP B ON
1 2 3 4 5 6 1 2 3 4 5 6 7 8
Pa
shield
LED (internal status)
Reset button
Offset correction
Shielding
® Affectation des plots
714x - Modbus
de connexion (M12)
mode A
DIP A
offset
B
8
A
7
GND
6
U+
5
Étalonnage automatique du point zéro (Pa) :
Une soupape interne permet d'effectuer cycliquement un
étalonnage du point zéro.
La durée du cycle est réglable entre 15 minutes et 24 heures
via le registre 4x0025.
Durant l'étalonnage automatique, la valeur de départ reste
sur sa dernière valeur de pression.
Remarque :
Cette fonction n'est pas disponible par défaut pour tous les
types d'appareil, mais peut être commandée
en option (voir tableau).
Réglage manuel de l'offset ( Pa ) :
Les sondes sont réglées et étalonnées en usine.
Un potentiomètre offset (Pa) est prévu pour le réglage
ultérieur de la valeur de mesure.
La plage de réajustement est de ± 5 % de la plage de
mesure pression.
28
PREMASGARD
MALE
2
3 5 1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
Rev. 0000 - V10
®
714x - Modbus
FEMALE
2
1 5 3
4
