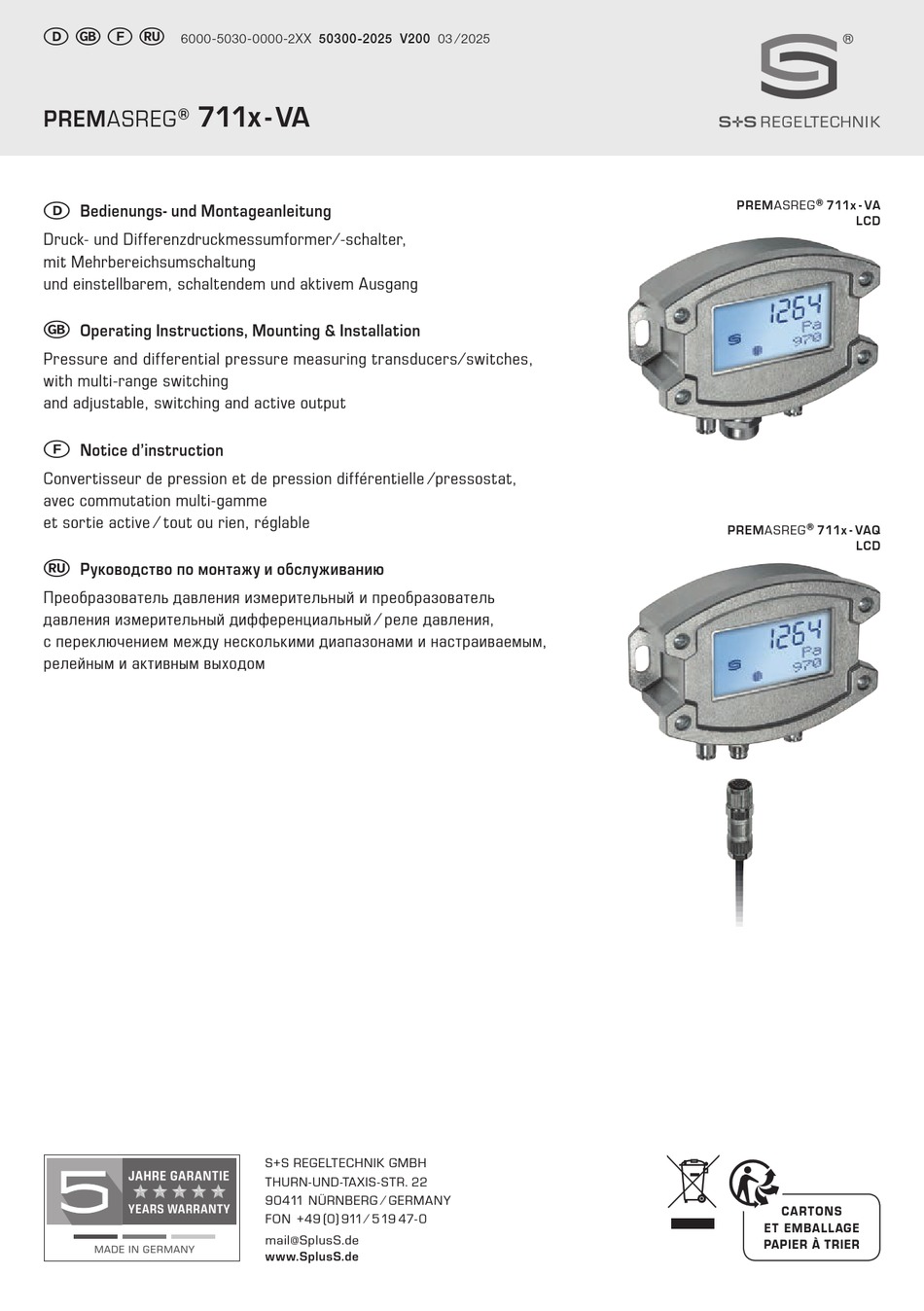

6000-5030-0000-2XX 50300-2025 V200 03 ⁄ 2025
711x - VA
PREMASREG
®
D
Bedienungs- und Montageanleitung
Druck- und Differenzdruckmessumformer ⁄ -schalter,
mit Mehrbereichsumschaltung
und einstellbarem, schaltendem und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Pressure and differential pressure measuring transducers ⁄ switches,
with multi-range switching
and adjustable, switching and active output
F
Notice d'instruction
Convertisseur de pression et de pression différentielle ⁄ pressostat,
avec commutation multi-gamme
et sortie active ⁄ tout ou rien, réglable
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный и преобразователь
давления измерительный дифференциальный ⁄ реле давления,
с переключением между несколькими диапазонами и настраиваемым,
релейным и активным выходом
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
®
PREMASREG
711x - VA
LCD
®
PREMASREG
711x - VAQ
LCD
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Werbung
Verwandte Anleitungen für S+S REGELTECHNIK PREMASREG 711 VA-Serie
Inhaltszusammenfassung für S+S REGELTECHNIK PREMASREG 711 VA-Serie
- Seite 1 Преобразователь давления измерительный и преобразователь давления измерительный дифференциальный ⁄ реле давления, с переключением между несколькими диапазонами и настраиваемым, релейным и активным выходом S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Seite 2 D G F r 711x - VA PREMASREG ® Maßzeichnung ® PREMASREG 711x - VA Dimensional drawing Plan coté Габаритный чертеж [mm] Druckanschluss für PVC-Gewebe-Druckschlauch (standardmäßig) Pressure port for PVC/fabric pressure hose (standard) Raccord de pression pour tuyau de pression en tissu PVC (de série) Быстроразъемное...
- Seite 3 ® PREMASREG 711x - VA Rev. Data - V20 Die elektronischen Drucksensoren und -schalter PREMASREG ® 711x - VA sind mit acht umschalt baren Messbereichen, einem schaltenden Ausgang, einem stetigen Ausgang und mit einem Display zur Ein stellung des Schaltpunktes und zur IST-Druckanzeige ausgestattet (acht Geräte in einem, plus Druckdifferenzschalter ⁄...
- Seite 4 ® PREMASREG 711x - VA Rev. Data - V20 ® PREMASREG 711x - VA Druck- und Differenzdruckmessumformer ⁄ -schalter, ID (Edelstahlgehäuse mit Kabelverschraubung) Druckbereich Typ ⁄ WG02I Ausgang Display Art.-Nr. (einstellbar) 7111 max. – 1000...+ 1000 Pa 0... 100 Pa ⁄ – 100... + 100 Pa PREMASREG 7111- U W VA L C D 0 -10 V ■...
- Seite 5 ® PREMASREG 711x - VA Rev. Data - V20 Montageschema ÜBERWACHUNGSARTEN: Unterdruck: P1 (+) wird nicht angeschlossen, ist luftseitig offen gegen Atmosphäre P2 (–) Anschluss im Kanal Filter: P1 (+) Anschluss vor dem Filter P2 (–) Anschluss nach dem Filter Ventilator: P1 (+) Anschluss nach dem Ventilator P2 (–) Anschluss vor dem Ventilator Die Druckanschlüsse sind am Druck...
- Seite 6 ® PREMASREG 711x - VA Rev. Data - V20 Schaltbild 3-Leiter- PREMASREG ® 711x - U W PREMASREG ® 711x - UW Anschluss Taster Nullpunkt setzen 230V AC AUTO 24V AC/DC ZERO (Status) SET-Einstellung Offset-Korrektur Schaltpunkt Relais ca. ±10 % EW 1 2 3 4 ON DIP ON DIP...
- Seite 7 ® PREMASREG 711x - VA Automatisches Einstellen des Offsets: Manuelles Einstellen des Offsets: Taster Das Offset Potentiometer wirkt zusätzlich und unabhängig Nullpunkt setzen zum automatischen Einstellen des Nullpunktes. Mit dem Potentiometer OFFSET kann eine Abweichung außerhalb des Nullpunktes abgeglichen werden. AUTO Der Einstellbereich beträgt ca.
- Seite 8 ® PREMASREG 711x - VA ® ® PREMASREG 711x PREMASREG 711x (MB: 0...+ xx Pa) (MB: - xx ...+ xx Pa) Nach erfolgreicher Nullpunktkalibrierung beträgt die Nach erfolgreicher Nullpunktkalibrierung beträgt die Ausgangsspannung (bei Mittelstellung des Offsetreglers) Ausgangsspannung (bei Mittelstellung des Offsetreglers) 0 V bei O Pa Druckdifferenz! 5 V bei O Pa Druckdifferenz! Ausgangsspannung 0...10 V...
- Seite 9 Wichtige Hinweise Wichtige Hinweise Die Einbaulage ist beliebig. Der Spannungsausgang ist kurzschlussfest, ein Anlegen einer Überspannung am Spannungsausgang zerstört das Gerät. Die Druckbereiche (Messbereiche) sind auf dem Geräteetikett angeben. Bei Messdrücken außerhalb dieses Bereiches kommt es zu Fehlmessungen, zu erhöhten Abweichungen oder es kann zur Zerstörung des Druckmessumformer führen. –...
- Seite 10 ® PREMASREG 711x - VA Rev. Data - V20 The electronic PREMASREG ® 711x - VA pressure sensors and switches are equipped with eight switchable measuring ranges, one switching output, one continuous output, and a display for setting the switchpoint and to display the ACTUAL pressure (eight devices in one, plus differential pressure switch ⁄...
- Seite 11 ® PREMASREG 711x - VA Rev. Data - V20 ® PREMASREG 711x - VA Pressure and differential pressure measuring transducers ⁄ switches, ID (Stainless steel housing with cable gland) Pressure range Type ⁄ WG02I Output Display Item No. (adjustable) 7111 max.
- Seite 12 ® PREMASREG 711x - VA Rev. Data - V20 Mounting diagram TYPES OF MONITORING: Below-atmospheric pressure: P1 (+) is not connected but open against atmosphere P2 (–) connected to inside of duct Filter: P1 (+) connected upstream of filter P2 (–) connected downstream of filter Ventilator: P1 (+) connected downstream of ventilator P2 ( –...
- Seite 13 ® PREMASREG 711x - VA Rev. Data - V20 Schematic diagram 3-wire- PREMASREG ® 711x - U W PREMASREG ® 711x - U W connection Pushbutton Zero point setting 230V AC AUTO 24V AC/DC ZERO Offset correction (Status) SET-Setting ca. ±10 % switchpoint relay of final value 1 2 3 4...
- Seite 14 ® PREMASREG 711x - VA Automatic offset setting: Manual offset adjustment: Pushbutton The offset potentiometer functions additionally and Zero point setting independently for automatically setting the zero point. With the OFFSET potentiometer, a deviation outside of the zero point can be aligned. AUTO The range for adjustment is ca.
- Seite 15 ® PREMASREG 711x - VA ® ® PREMASREG 711x PREMASREG 711x (Range: 0...+ xx Pa) (Range: - xx ...+ xx Pa) After successful zero point calibration, the output voltage After successful zero point calibration, the output current is 0 V at 0 Pa pressure difference (with the offset knob is 5 V at 0 Pa pressure difference (with the offset knob in central position)! in central position)!
- Seite 16 General notes This device can be mounted in any position. The voltage output is short-circuit proof. Applying overvoltage at the voltage output will destroy this device. Pressure ranges are indicated on the device label. Applying measuring pressures beyond that range will cause mismeasurements and increased deviations or may destroy the device.
- Seite 17 ® PREMASREG 711x - VA Rev. Data - V20 Les capteurs de pression et pressostats électroniques PREMASREG ® 711x - VA disposent de huit plages de mesure commutables, d'une sortie en tout ou rien, d'une sortie continue et d'un écran pour le réglage du point de commutation et pour l'affichage de la pression effective (8 appareils en un, plus interrupteur à...
- Seite 18 ® PREMASREG 711x - VA Rev. Data - V20 ® PREMASREG 711x - VA Convertisseur de pression et de pression différentielle ⁄ pressostat, ID (Boîtier en acier inox avec presse-étoupe) Plage de pression Type ⁄ WG02I sortie écran référence (réglage) 7111 max.
- Seite 19 ® PREMASREG 711x - VA Rev. Data - V20 Schéma de montage MODES DE SURVEILLANCE : dépression : P1 (+) n’est pas raccordé, ouvert côté air à l’atmosphère P2 (–) raccord à la conduite filtre : P1 (+) raccord en amont du filtre P2 (–) raccord en aval du filtre ventilateur : P1 (+) raccord en aval du ventilateur...
- Seite 20 ® PREMASREG 711x - VA Rev. Data - V20 Schéma de raccordement 3 fils PREMASREG ® 711x - U W PREMASREG ® 711x - U W raccordement Pushbutton Zero point setting 230V AC AUTO 24V AC/DC ZERO Offset correction (Status) SET-Setting ca.
- Seite 21 ® PREMASREG 711x - VA Réglage automatique du point zéro: Réglage manuel du point zéro: Pushbutton Le potentiomètre Offset a un effet supplémentaire et Zero point setting indépendant lors du réglage automatique du point zéro. Le potentiomètre OFFSET permet d’ajuster tout écart en dehors du point zéro.
- Seite 22 ® PREMASREG 711x - VA ® ® PREMASREG 711x PREMASREG 711x (plage de mesure: 0...+ xx Pa) (plage de mesure: - xx ...+ xx Pa) Une fois le calibrage du point zéro effectué, la tension Une fois le calibrage du point zéro effectué, le courant de sortie (si le bouton offset est en position médiane) de sortie (si le bouton offset est en position médiane) est de 0 V pour une différence de pression de 0 Pa !
- Seite 23 Généralités La position de montage peut être choisie librement. La sortie en tension est isolée de la masse, l’application d’une surtension à la sortie en tension causerait la destruction de l’appareil. Les plages de pression (plages de mesure) sont indiquées sur l’étiquette signalétique de l’appareil. Le non-respect des dites plages de mesure entraînera des mesures erronées, des incertitudes de mesure plus élevées ou peut causer la destruction du convertisseur de pression.
- Seite 24 ® PREMASREG 711x - VA Rev. Data - V20 Электронные датчики и реле давления PREMASREG ® 711x - VA имеют 8 переключаемых диапазонов измерения, оснащены релейным выходом, аналоговым выходом и дисплеем для настройки точки переключения, а так же индикации ФАКТИЧЕСКОГО давления (восемь приборов в одном + дифференциальное...
- Seite 25 ® PREMASREG 711x - VA Rev. Data - V20 ® PREMASREG 711x - VA Преобразователь давления измерительный и преобразователь давления измерительный дифференциальный ⁄ реле давления, ID (Корпус из высококачественной стали с резьбовым кабельным вводом) Диапазон давления Тип ⁄ WG02I Выход Дисплей...
- Seite 26 ® PREMASREG 711x - VA Rev. Data - V20 Схема монтажа ВИДЫ КОНТРОЛЯ ДАВЛЕНИЯ: Контроль пониженного давления: P1 (+) не присоединен, открыт для атмосферного воздуха P2 (–) присоединен к каналу Контроль фильтра: P1 (+) включен перед фильтром P2 (–) включен после фильтра Контроль вентилятора: P1 (+) включен...
- Seite 27 ® PREMASREG 711x - VA Rev. Data - V20 Схема подключения Трехпроводное PREMASREG ® 711x - U W PREMASREG ® 711x -U W схеме Pushbutton Zero point setting 230V AC AUTO 24V AC/DC ZERO Offset correction (Status) SET-Setting ca. ±10 % switchpoint relay of final value 1 2 3 4...
- Seite 28 ® PREMASREG 711x - VA Автоматическая установка смещения: Ручная установка смещения: Pushbutton Потенциометр offset работает дополнительно и независимо Zero point setting от автоматической настройки положения точки нуля. С помощью потенциометра OFFSET может компенсироваться отклонение за пределами положения нуля. AUTO Диапазон настройки равен прибл. ± 10 % диапазона ZERO давления.
- Seite 29 ® PREMASREG 711x - VA ® ® PREMASREG 711x PREMASREG 711x (диапазон измерения: 0...+ xx Па) (диапазон измерения: - xx ...+ xx Па) После успешной калибровки положения нуля выходное напряжение После успешной калибровки положения нуля выходное напряжение (в среднем положении регулятора смещения) составляет 0 В при (в...
- Seite 30 Указания к продуктам Установочная длина может быть любой. Выход напряжения защищен от короткого замыкания, приложение завышенного напряжения к выходу напряжения выводит прибор из строя. Диапазоны давлений (диапазоны измерения) указаны на этикетке/табличке прибора. Попытка измерения давления вне этих пределов ведет к погрешностям, повышенным отклонениям или может стать причиной выхода из строя измерительного преобразователя давления. –...
- Seite 31 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. M20x1.5 La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 32 D G F r 711x - VA PREMASREG ®...
