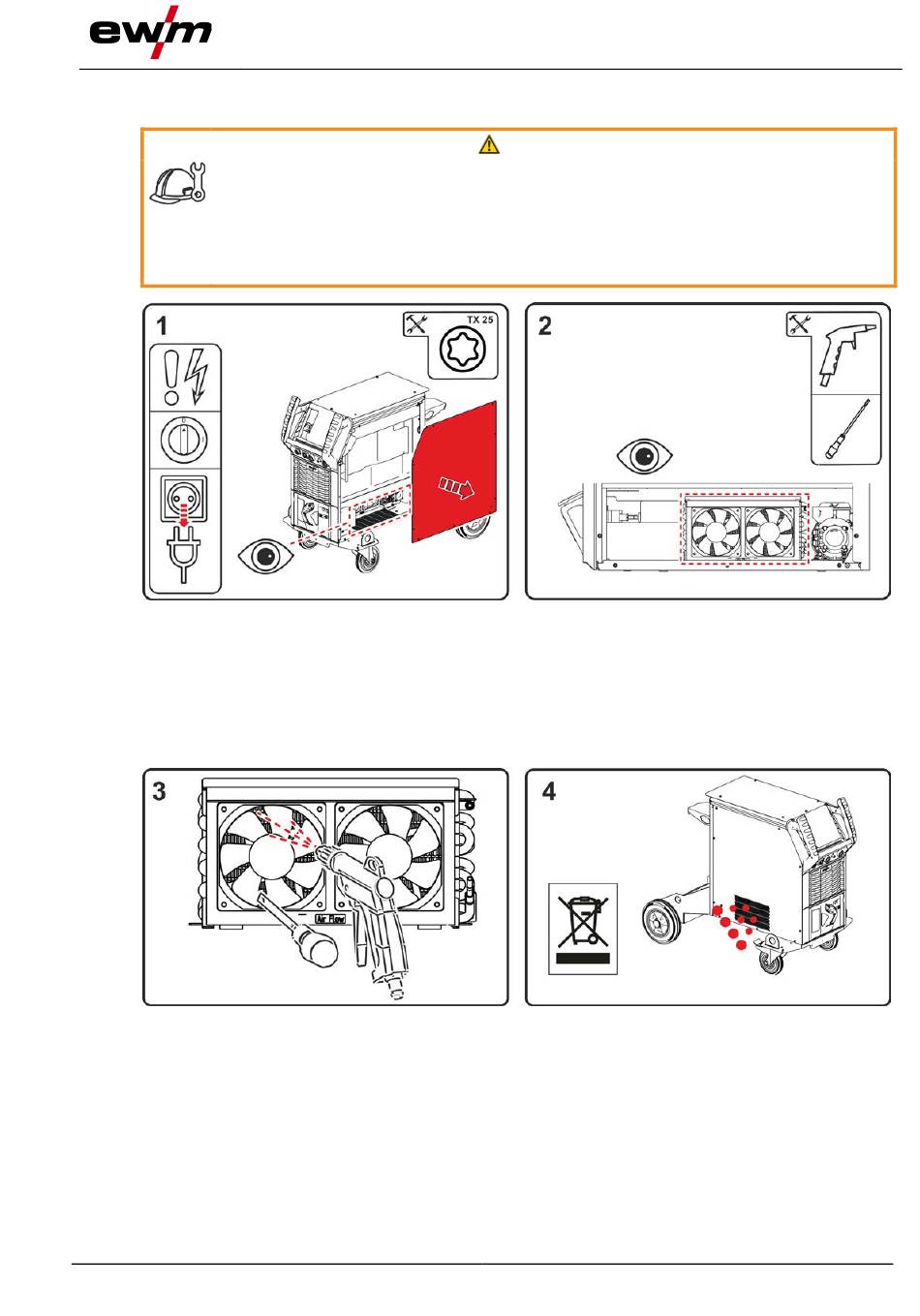

6.3.3 Wärmetauscher (Schweißbrennerkühlung)
Verletzungsgefahr durch unzureichende Ausbildung!
Für die folgenden Wartungsschritte ist eine fachgerechte Ausbildung erforderlich, um
Verletzungen zu vermeiden.
• Dieser Wartungsschritt darf ausschließlich von autorisiertem Servicepersonal durchgeführt
werden.
• Warn- und Wartungshinweise am Anfang dieses Kapitels beachten!
• Gerät ausschalten und Netzstecker ziehen. Schrauben des Seitenbleches entfernen. Seitenblech von
der Anlage entfernen (nach oben und zur Seite abheben).
• Ausschließlich öl- und wasserfreie Druckluft verwenden. Elektronikbauteile nicht direkt anblasen. Die
Gerätelüfter können durch die Druckluft überdrehen und dadurch beschädigt werden. Deshalb Geräte-
lüfter mit einem Schraubendreher mechanisch blockieren. Beachte: Die hinter den Gerätelüftern be-
findlichen Lamellen des Wärmetauschers dürfen mit dem Schraubendreher nicht beschädigt werden.
• Wärmetauscher durch die Lüfter flächig ausblasen.
• Durch die Öffnungen im Seitenblech treten die Verunreinigungen aus.
Behördliche Vorschriften zur Entsorgung beachten!
• Nach der Reinigung mechanische Blockierungen an den Lüftern entfernen und Gerät in umgekehrter
Reihenfolge wieder verschließen und nach geltenden Vorschriften prüfen.
099-005674-EW500
7.03.2022
Wartung, Pflege und Entsorgung
WARNUNG
Abbildung 6-6
Abbildung 6-7
Wartungsplan
