5.5.2
Fernstelleranschlussbuchse, 19-polig
Pin
Signalform
A
Ausgang
B/L
Ausgang
E
Eingang
F
Ausgang
C
Eingang
J/U
Ausgang
K
Ausgang
R
Eingang
M/N
Eingang
5.6
PC-Schnittstelle
Schweißparametersoftware
Alle Schweißparameter bequem am PC erstellen und einfach zu einem oder mehreren Schweißgeräten
übertragen (Zubehör, Set bestehend aus Software, Interface, Verbindungsleitungen)
•
Datenaustausch zwischen Stromquelle und PC
•
Schweißaufgabenverwaltung (JOBs)
•
Online-Datenaustausch
•
Vorgaben für Schweißdatenüberwachung
•
Updatefunktion für neue Schweißparameter
099-005674-EW500
7.03.2022

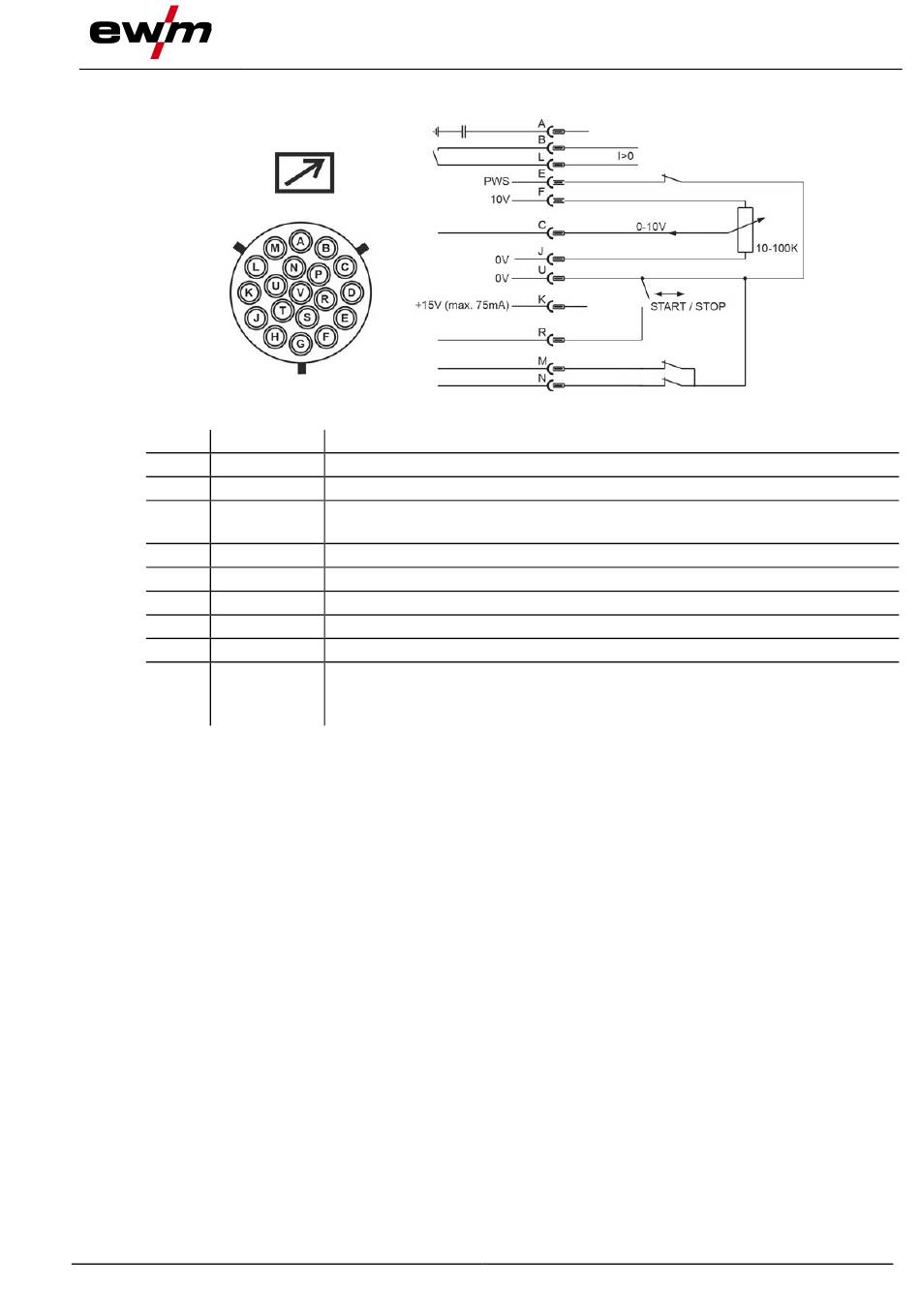

Abbildung 5-14
Bezeichnung
Anschluss für Kabelabschirmung (PE)
Strom fließt Signal I>0, potentialfrei (max. +- 15 V / 100 mA)
Umschaltung Schweißstrompotential (PWS) ausschließlich AC-Geräte (Be-
zugspotential 0 V)
Referenzspannung für Potentiometer 10 V (max. 10 mA)
Leitspannungsvorgabe für Hauptstrom 0-10 V (0V = I
Bezugspotential 0 V
Spannungsversorgung +15 V, max. 75 mA
Schweißstrom Start / Stopp
Aktivierung Leitspannungsvorgabe
Um die externe Leitspannungsvorgabe für Haupt- und Absenkstrom zu aktivie-
ren, müssen die Signale M und N auf Bezugspotential 0 V gelegt werden.
Aufbau und Funktion
PC-Schnittstelle
/ 10 V = I
)
min
max
